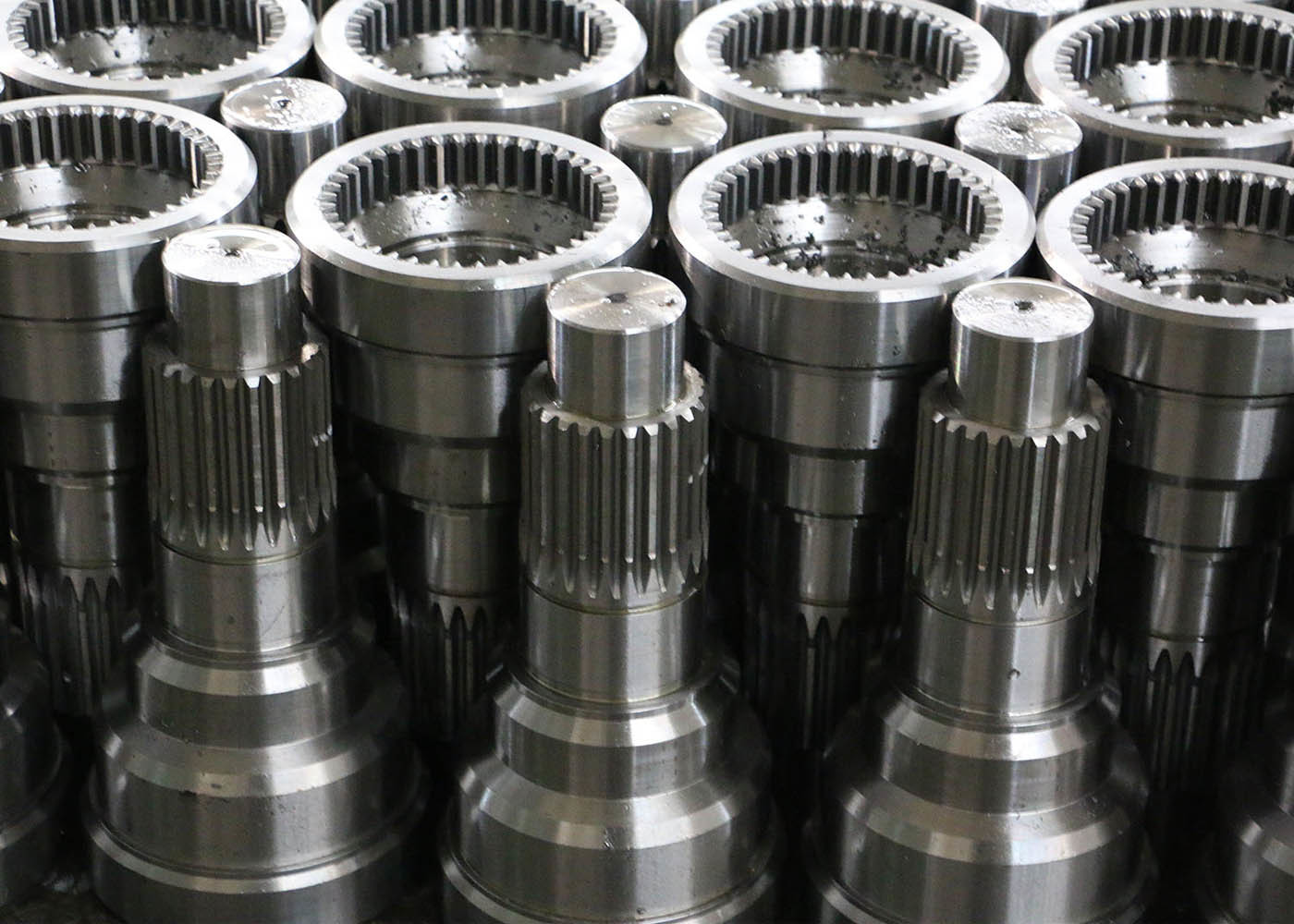

Подгонянный вал зубчатого колеса коробки передач ANSI B92.1 вала шестерни сплайна 20CrMnTi
Подгонянный вал зубчатого колеса коробки передач ANSI B92.1 вала шестерни сплайна 20CrMnTi
Спецификации
Номер модели :
SS22090301
Место происхождения :
Китай
Количество минимального заказа :
5 частей
Условия оплаты :
L/C, T/T, западное соединение, D/P
Способность поставки :
1000 частей/месяц
Срок поставки :
55 дней
Упаковывая детали :
Клеть переклейки
Номер сплина :
22
Диаметр высоты :
66
Твердость :
58-62 HRC
Главный диаметр :
69
Маленький Диамир :
60.03
Угол давления :
30 °
Описание

Специализированная сплавная сталь 20CrMnTi ANSI B92.1 Сплин шлифовка Включенный вал сплина

1) Особенности сплинового вала

Включенные спины являются преобладающей формой спинов, потому что они прочнее, чем прямосторонние спины, и их легче разрезать и вставить.

Включенные спины имеют зубы, похожие на зубы передач, за исключением того, что зубы спина намного короче, и они не качаются.

Внешние сплины могут быть сформированы либо с помощью скрещивания, либо с помощью сплина.

Внутренние сплины могут быть сформированы с помощью броширования или сплина.

Самый простой метод первоначального выбора инволютного спина на основе диаметра вала заключается в получении диаметра начального круга в модуле.

Включенные спины используются для фиксированного конца для скользящих соединений валов с узлами.

В то время как спины используются для передачи мощности, подобной редукторам, эта особенность спинов не привязана к инволютному профилю, который спины также имеют с редукторами.

Профиль инволюта обусловлен методами производства для спин



Подгонянный вал зубчатого колеса коробки передач ANSI B92.1 вала шестерни сплайна 20CrMnTi

Продукты Угловые сплины
Сделан по заказу √
Тип профиля резины Сплин
Производство зубчатых решеток Мельница с шпалером/ Мельница с шпалером
Скребка зубов √
Модуль (M) По обычаю
Количество зубов (Z) По обычаю
Угол давления (α) 30°
Угол спирали (β) По обычаю
Степень точности зубов Степень ISO 6-7
Тепловая обработка Карбуризация
Твердость поверхности 58-62 HRC



Сравнение кодовых классов стали
Китай/Великобритания ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГТ 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　
