Описание электрического датчика давления в опоре

Датчик давления в опоре серии YX электрический главным образом использован для управления и сигнала тревоги давления в перерабатывающей промышленности автоматизации. Когда измеренное давление достигает нормированную величину, оно может выходной сигнал для режима автоматического управления и сигнала тревоги. Соответствующий для измерять давление газов или жидкостей которые не содержат медь и не вытравливают медные сплавы.
Оно имеет характеристики предохранения от перенапряжения, никакой завалки масла и никакого засыхания. Дизайн романн, структура надежна, стабильность движения хороша, и она прочна. Простая установка и низкое обслуживание

Спецификация электрического датчика давления в опоре

Класс точности: ±1.6% или ±2.5%
Размеры случая: 4 и 6 дюйма
Материалы случая: Пластмасса и нержавеющая сталь
Трубка и гнездо: Латунь, нержавеющая сталь и нержавеющая сталь 316
Элемент: Латунь, нержавеющая сталь и нержавеющая сталь 316
Поток соединения: NPT, BSP, BSPT и другая особенная спецификация
Соединение: нижнее соединение, примыкание с тыловой стороны
Доступные ряды: -0,1 до 0 - 60MPa, -0,1 - 2.4MPa, -1-0-600bar
Windows: Объектив акриловых, стекла и поликарбоната доступный
Максимальное напряжение тока работы: AC380V или DC220V
Сила контакта: 30VA, 10VA

Глава электрического датчика давления в опоре

Оно состоит из измеряя системы, приборов указания, магнитных приборов, раковины, распределительных коробок регулировочного устройства и и других компонентов. Когда измеренный контакт давления трубка весны, свой конец произвести соответствуя упругую деформацию - смещение, после того как амплификация передачи указывающим устройством будет показана на шкале. Контакт контакта привода указателя мгновенный (верхнего или более низкого) передвижной и устанавливать контакт указателя электрический значат на контакте, причинах система управления повернула включено-выключено цепь, достигнуть передачи режима автоматического управления и сигнала тревоги.
Штыри электрического контакта в электрическом сигнале контактного устройства, поданном с регулируемым постоянным магнитом, всасывание могут увеличить контакт, контакт для ускорения действия, так, что доступ к надежному контакту, погасанию дуги, метр сможет эффектно предотвратить вибрации должные к рабочей Среде или среднему пульсированию давления причиненным частыми контактами. Поэтому, аппаратура имеет надежное действие, силу длинной жизни и больших, контакта переключателя и другие преимущества.

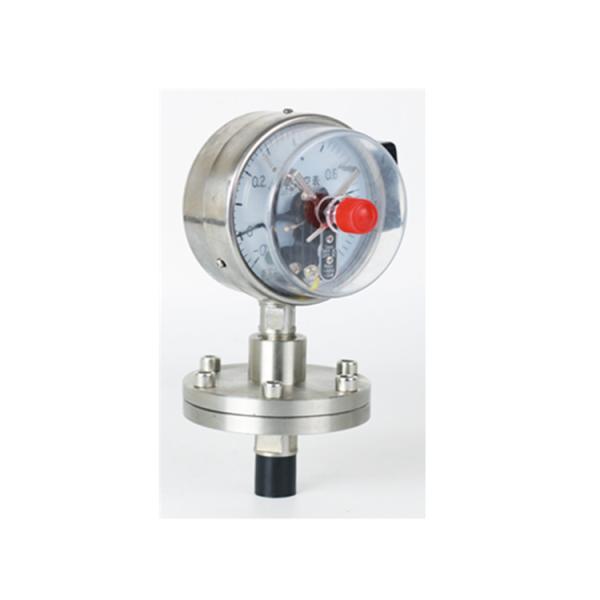

Электрические изображения датчика давления в опоре
