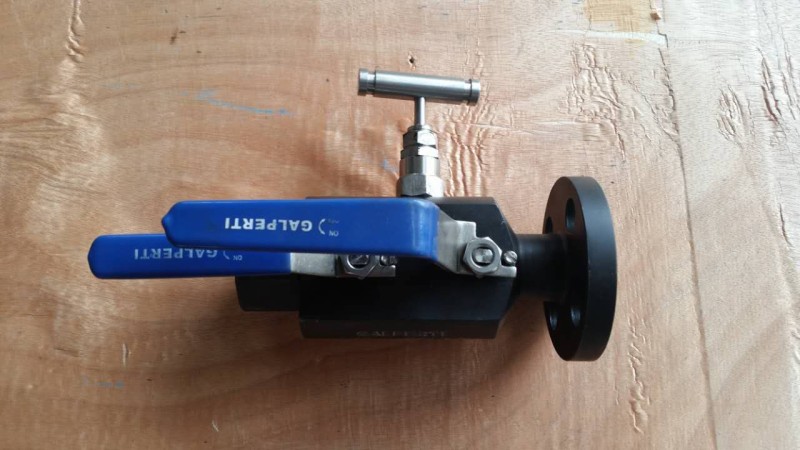

Двойной шаровой боковой входный DBB шаровый клапан

Конструкционные характеристики:

DBB Ball Valve предназначен для замены сложной формы соединения нескольких клапанов в традиционных трубах, чтобы уменьшить точки утечки в системе и реализовать быстрый разряд и закрытие.Шаровой клапан DBB максимально экономит место для установки, упрощает процедуры установки, снижает давление в трубопроводной системе,облегчает очистку и техническое обслуживание приборов и снижает затраты.

Продукция широко применяется в гидравлических системах труб в таких отраслях промышленности, как электроэнергетика, нефтехимическая промышленность, металлургия, океанская, химическая промышленность, природный газ, угольный газ, фармацевтика и т.д.

Конструкция пожарной безопасности

Коусай шаровые клапаны гарантирует 100% прохождения испытания пожарной безопасности.неметаллические материалы, такие как уплотнители сидений из ПТФЕВ то же время внешний слой металлической графитовой спиральной раны обеспечивает вторичную уплотнение.металлическое сиденье автоматически сформирует металлическую уплотнитель с шаром под подталкиванием пружины, которая будет эффективно контролировать внутреннюю утечку и внешнюю утечкуДизайн клапана полностью соответствует стандартам API 607, API 6FA, BS 6755, JB / T 6899 и другим стандартам.

Двойной блок и кровотечение (DBB)

Когда шарик находится в закрытом положении, каждое сиденье отделяет процессуальную среду независимо одновременно между потоком вверх/вниз и полостью корпуса,Это позволяет кровотечение запертого давления полости (DBB) через дренаж и вентиляционный клапанФункция двойного блокирования и кровотечения позволяет промывать клапан под давлением и проверять правильность уплотнения сиденья.

Устойчивый к выбросу ствол:

Стебель изготавливается отдельно от мяча с интегральным круглым плечом типа T, удерживаемым бледным.(другие конструкции доступны по запросу)

Антистатическое устройство:

Пролет плюс антистатическое устройство типа графита наносятся между шаром, стволом, железой фланца и тела, чтобы сохранить электрическое непрерывность между всеми металлическими компонентами.И обеспечить сопротивление ниже, чем самые строгие требования обслуживания.

Устройство для впрыска жира

Для DN150 (NPS 6) и более крупных ствола и клапана имеют уплотнительное устройство для впрыска жира. Для DN125 и меньшихмы можем предоставить уплотнительное масло инъекции устройство в соответствии с требованиями клиентаКогда О-кольцо повреждается случайно, впрыскиваемый герметик запечатывается, чтобы предотвратить проникновение медиа через кольцо сиденья клапана и утечки ствола.

Варианты уплотнения

Мягкое сиденье: Металл-металл O-Ring seal

Простая конструкция надежная уплотнение применимо к частицам надежная уплотнение низкий крутящий момент удовлетворить высокий

Широкое применение низкая стоимость. условия среды уплотнения надежность и низкие требования крутящего момента

Параметр продукта:

Данные проектирования

Стандарт проектирования: API 6D & ASME B16.34/API 6A

Стандарт лицом к лицу: ASME B16.10/API6A

Стандарт соединения: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Стандарт испытаний и проверки: API 6D, API 598, API 6A

Рабочая температура: -196°C~610°C

Тип соединения: RF,RTJ,FF,BW.BSPT,NPT

Кислая среда:NACE MR0175

Основные особенности:

Дизайн двойного бокового входа

Двойной блок и кровотечение

Полная или уменьшенная проницаемость

Конструкция пожарной безопасности

Устойчивый к выбросу ствол

Антистатическое устройство

Конструкция с низким уровнем выбросов

Аварийное устройство для впрыска герметического средства

Устройство блокирования
