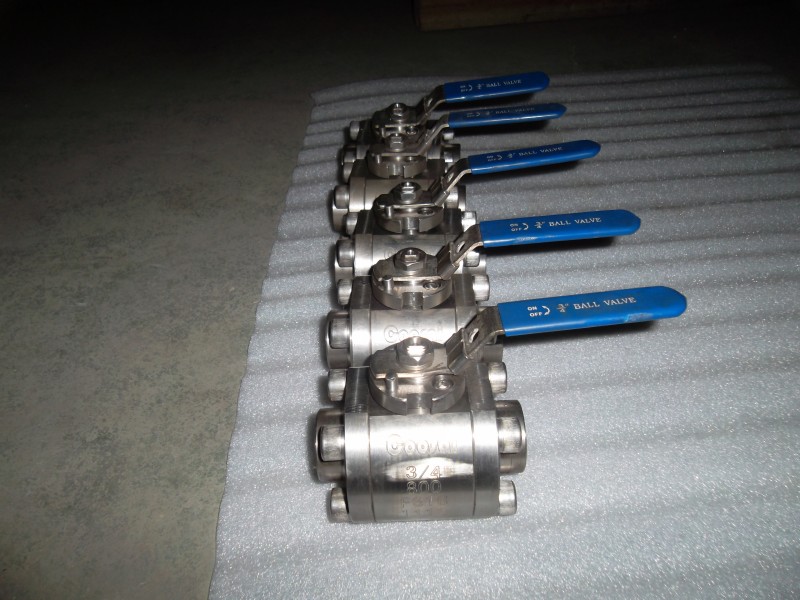

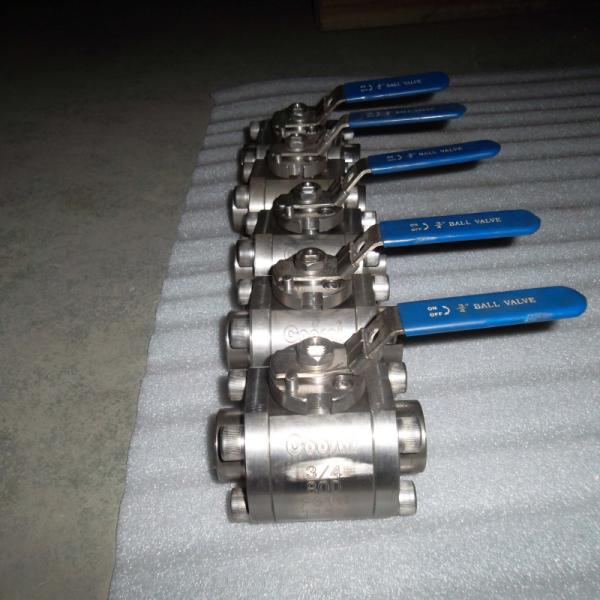

Три части ковки F316 шаровой клапан NPT концов

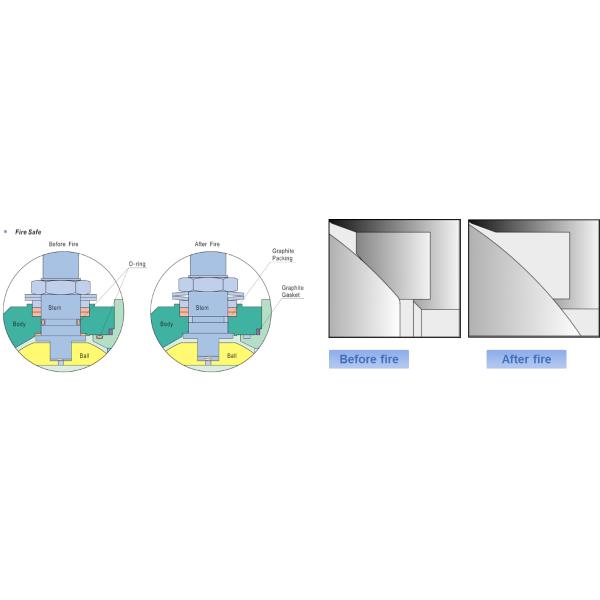

Конструкция пожарной безопасности

Коусай шаровые клапаны обеспечивают 100% прохождение испытания пожарной безопасности.Все возможные внешние точки утечки между стволом и корпусом, корпусом и адаптером применяют две герметичные конструкции,первичные уплотнители O-кольца и вторичные металлические графитовые спиральные уплотнителиПосле сжигания О-кольца вторичная нержавеющая сталь + графит все еще может предотвратить утечку процессной среды извне.JB / T 6899 и другие стандарты,

Огонь уплотнителей губы, когда мягкое сиденье были сожжены, мяч будет подтолкнут к уплотнителей губы и сформировать уплотнение в появлении, чтобы предотвратить большую разлив.

Устойчивый к выбросу ствол:

Стебель изготавливается отдельно от мяча с интегральным круглым плечом типа T, удерживаемым бледным.(другие конструкции доступны по запросу)

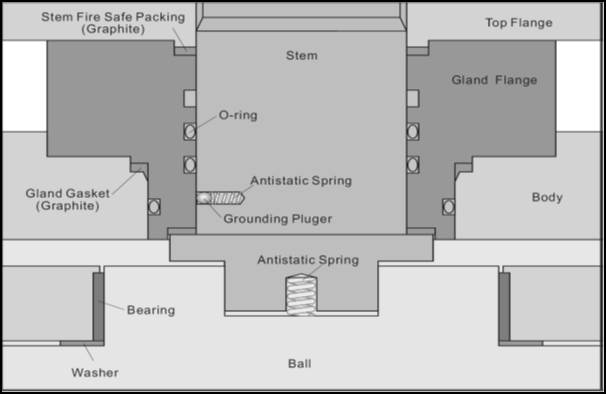

Антистатическое устройство:

Пролет плюс антистатическое устройство типа графита наносятся между шаром, стволом, железой фланца и тела, чтобы сохранить электрическое непрерывность между всеми металлическими компонентами.И обеспечить сопротивление ниже, чем самые строгие требования обслуживания.

Варианты уплотнения

Мягкое сиденье Металл-металл O-Ring уплотнение

Простая конструкция надежная уплотнение применимо к частицам надежная уплотнение низкий крутящий момент удовлетворить высокий

Широкое применение низкая стоимость. условия среды уплотнения надежность и низкие требования крутящего момента

Данные проектирования

Стандарт проектирования: API 6D,DIN3357-1, EN12516-1

Стандарт лицом к лицу: API6D, ASME B16.10, DIN3202

Стандарт соединения: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Стандарт испытаний и проверки: API 6D, API 598

Рабочая температура: -196°C~610°C

Тип соединения: RF,RTJ,FF,BW.BSPT,NPT

Кислая среда:NACE MR0175

Конструкционная особенность

1: полный или уменьшенный проход
2: Двухчастное уплотнение ниже по течению
3: Огнезащитная конструкция ((API 607)
4Противовзрывная система:
5: Антистатическая конструкция
6: Испытание ускользающих выбросов (необязательно)

Основные материалы

Мяч имеет сиденье для размеров 8 и меньших.
