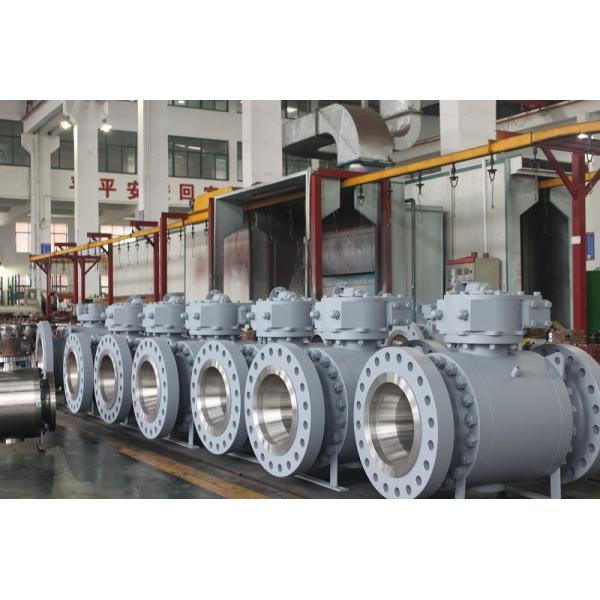

16-дюймовый 600LB трехдельный боковой входный клапан с трюнионами

Ключевые шаровые клапаны подходят для использования на различных типах трубопроводов класса 150 до класса 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K для отсечения или включения трубопроводной среды,из которых виды эксплуатации включают червоточные снасти, ручные, пневматические или электрические приводы, как правило, с фланцевым соединением, а также с концами сварки.

Конструкция пожарной безопасности

Коусай шаровые клапаны гарантирует 100% прохождения испытания пожарной безопасности.неметаллические материалы, такие как уплотнители сидений из ПТФЕВ то же время внешний слой металлической графитовой спиральной раны обеспечивает вторичную уплотнение.металлическое сиденье автоматически сформирует металлическую уплотнитель с шаром под подталкиванием пружины, которая будет эффективно контролировать внутреннюю утечку и внешнюю утечкуДизайн клапана полностью соответствует стандартам API 607, API 6FA, BS 6755, JB / T 6899 и другим стандартам.

Двойной блок и кровотечение (DBB)

Когда шарик находится в закрытом положении, каждое сиденье отделяет процессуальную среду независимо одновременно между потоком вверх/вниз и полостью корпуса,Это позволяет кровотечение запертого давления полости (DBB) через дренаж и вентиляционный клапанФункция двойного блокирования и кровотечения позволяет промывать клапан под давлением и проверять правильность уплотнения сиденья.

Двойная изоляция и кровотечение (DIB)

Сидение с двойным поршневым эффектом, среднее давление, как вверх по течению, так и вниз по течению, а также в полости корпуса, создает возникающую тягу, которая толкает кольцо сиденья против шара,клапан с двойным поршневым эффектом кольца сиденья требуют облегчения давления полости, чтобы уменьшить накопление избыточного давления в полости тела.

Варианты уплотнения

Мягкое сиденье: Металл-металл O-Ring seal

Простая конструкция надежная уплотнение применимо к частицам надежная уплотнение низкий крутящий момент удовлетворить высокий

Широкое применение низкая стоимость. условия среды уплотнения надежность и низкие требования крутящего момента

Мяч фиксируется с помощью трюниона и ствола для размера 4 ′′ и меньшего.

Основные материалы

Конструкционная особенность

1: полный или уменьшенный проход
2: Двух- или трехчастичная конструкция кузова
3: Двойной блок и кровотечение, двойная изоляция и кровотечение ((DIB-1&DIB-2)
4: Огнезащитная конструкция ((API 607)
5Противовзрывная система:
6: Антистатическая конструкция
7Рельеф полости тела
8: Испытание ускользающих выбросов (необязательно)

Данные проектирования

Стандарт проектирования: API 6D,DIN3357-1, EN12516-1

Стандарт лицом к лицу: API6D, ASME B16.10, DIN3202

Стандарт соединения: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Стандарт испытаний и проверки: API 6D, API 598

Рабочая температура: -196°C~610°C

Тип соединения: RF,RTJ,FF,BW.BSPT,NPT

Кислая среда:NACE MR0175
