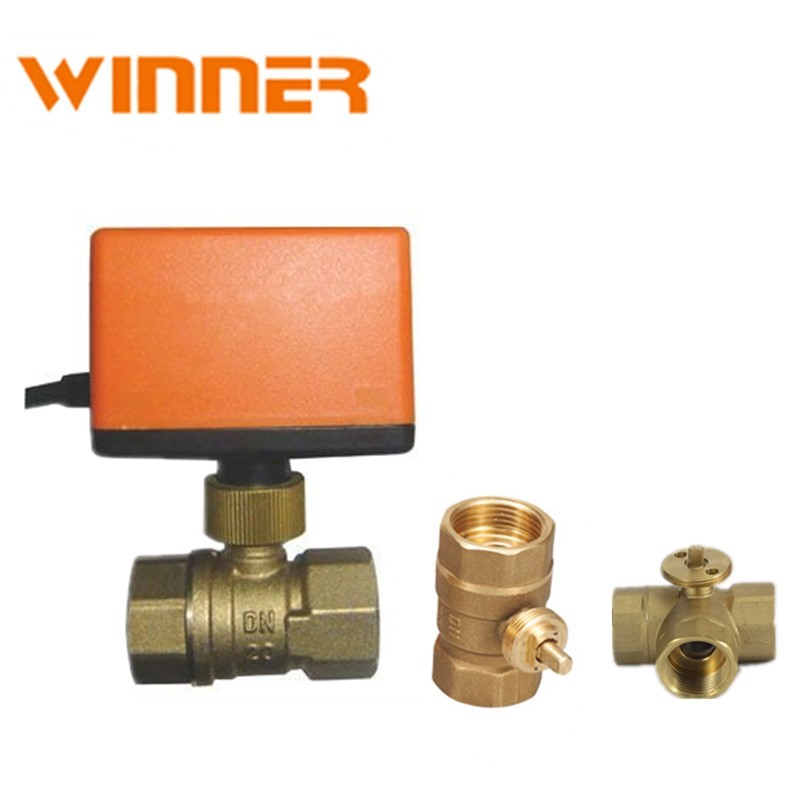

Управление воды ДН20 220ВАК двухстороннее электрическое моторизовало шариковый клапан

Описание

электрический клапан главным образом использован в центральной системе водообеспечения кондиционирования воздуха горячей/холодной, системе отопления, согласно фактическим потребностям, к точно подаче контроля холода, средство жары, клапан избежит значительных перемен в температуре, для того чтобы достигнуть цели точной контролируя температуры в реальном времени. Модулирующая лампа управляется мотором одиночной фазы. Мотор и термостат подключают общим терминалом, начиная терминал, заключительный терминал. Термостат держит постоянн пробовать, обрабатывающ данные по поля, отправляя сигналы управления, сделать электрический клапан поехать на автомобиле бег или стоп, когда термостат работает, сигнал отверстия снабжен электрический клапан который подействует мощьности импульса и раскроет клапан, тогда, который замерли вода или горячая вода придут в катушку вентилятора обеспечить комнату с крутым воздухом или горячим воздухом; Как только температура достигает точку отсчета, термостат сделает его электрическое выключение клапана после этого весна возврата делает закрытый клапан, таким образом режущ течение воды в катушку вентилятора. Через закрытый клапан или раскройте, комнатная температура всегда поддерживает на диапазон температур установки термостата.

Применение

Система ХВАК, система отопления, система водоочистки, промышленное оборудование

Режим работы

Шариковый клапан моторизованный победителем мотор-работается типом ВРА-5320, и приводом ВРА-5320А. Привод проконтролирован модуляцией 3 пунктов системы управления включено-выключено или и двигает шарик клапана, к открытой вакансии продиктованного сигналом управления.

Технические данные

Тело клапана:

Средство: холодная/горячая вода, с температурой гликоля 50% средства: 2°К… 90°К

Расклассифицированное давление: Соединитель трубы ПН16: внутренний поток

Окружающий темп. ряд: −5… +60°К; 0… размеров 90%РХ: 1/2' „, 3/4" „и 1" „тип клапана: двухсторонний

Материал

Тело клапана: выкованная латунь, уплотнение Хпб59-1: шарик: ЭПДМ+ПТФЭ

Шарик: стержень покрытый хромом латунный: Колцеобразные уплотнения ЭПДМ

Привод

ВРА-5320 АК230, 50/60Хз, 3-поинт

ВРА-5320А АК230, 50/60Хз, включено-выключено

Вращающий момент выхода: угол вращения 2.5Н.м: 90°

Защитите ряд: Включено-выключено время ИП54: 19С/50Хз; 15С/50Хз

 Установка:

ИИнсерт стержень клапана к дну привода, и штыря вставки 2, устроенного в дне привода к отверстию установки клапана. После этого винт вниз с латунной гайки крышки
