Спецификации
Номер модели :
GDV450
Место происхождения :
КИТАЙ
Количество минимального заказа :
1 набор
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
50 наборов в месяц
Срок поставки :
60-90 трудодни или могущих быть предметом переговоров
Упаковывая детали :
мореходный пакет
Применение :
Сжатие воздуха
Сила :
450КВ
Степень вакуума :
-50кпа
Воздушные потоки :
³ /min 500 m
Метод контроля :
Plc
Напряжение тока: :
220V / 380В/415В/440В/кустомзид
Гарантия: :
1-3 леты
Послепродажное обслуживание :
Инженеры обслуживают международное доступное
Описание

500 оборудование вакуумного насоса ³ /min m высококачественное предварительное центробежное



Описание



Вакуумный насос высокоскоростной переменной частоты GoodSeaA центробежный принимает аэродинамическую технологию и обработка авиаци-степени и процесс производства, он конструирован для papermaking и химических промышленностей. Турбинка принимает материал сплава авиаци-степени высокопрочный, могущие понадобиться 300 000 часов (около 35 лет) без обслуживания. Управляющее устройство использует высокую эффективность и энергосберегающие моторы, качество стабилизировано и надежный, соответствующее для долгосрочной стабилизированной деятельности в жестких окружающих средах как высокая температура и высокая влажность.



Согласно характеристикам индустрии papermaking, турбинка центробежного вакуумного насоса специально сделана высокой температуры авиаци-степени - устойчивой и высокопрочных материала сплава, сопротивления ссадины, сопротивления капелек коррозионной устойчивости, белых воды и сопротивления удара волокна пульпы, способного для того чтобы обеспечить 30 годов службы, турбинку безуходную.


В процессе дизайна и НИОКР, обращено особое внимание высокая эффективность, высокая надежность и высокое стоить представление продукта.


Сравненный с предварительным вакуумным насосом турбины за рубежом, цена преобразования может быть сохранена больше чем 50% для машин такой же силы.





Преимущества центробежного вакуумного насоса сравненные с насосом кольца воды



Деталь Недостаток насоса кольца воды Преимущество центробежного вакуумного насоса

Endurability&

Расходы на техническое обслуживание

Проблема кавитации в лезвии по мере того как лезвие всегда в непосредственном контакте с белой водой, шкалировании оборудования причины примесей белой воды, уменьшить емкость всасывания, и энергопотребление роста, примеси белой воды также легко для того чтобы причинить замок тела ротора и насоса, подшипник, носку головы вала и другие проблемы которые водят к высокой интенсивности отказов оборудования, частого обслуживания, высоких расходов на техническое обслуживание и короткого срока службы

Высокотехнологичный продукт с материалом авиаци-степени и большей рабочей надежностью, средний срок службы может быть 10-20 лет.
Представление Представление вакуумного насоса кольца воды уменьшает с увеличением срока службы. Носка турбинки увеличивает утечку, уменьшает вакуум и уменьшает эффективность.

Сохранены центробежные работы вакуумного насоса без воды и достигнуть всасывания герметизируя в одиночку, поэтому, воду и электричество в системе водоснабжения оба.
Применимая ситуация

Низкий расход потока, глубокий вакуум

степень (над -70kPa)

Высокий расход потока, стабилизированный вакуум

степень (- 30 | -75kPa)

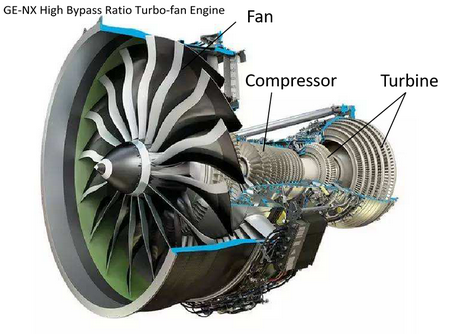

Компрессор-дизайн Aeroengnine и метод изготовления

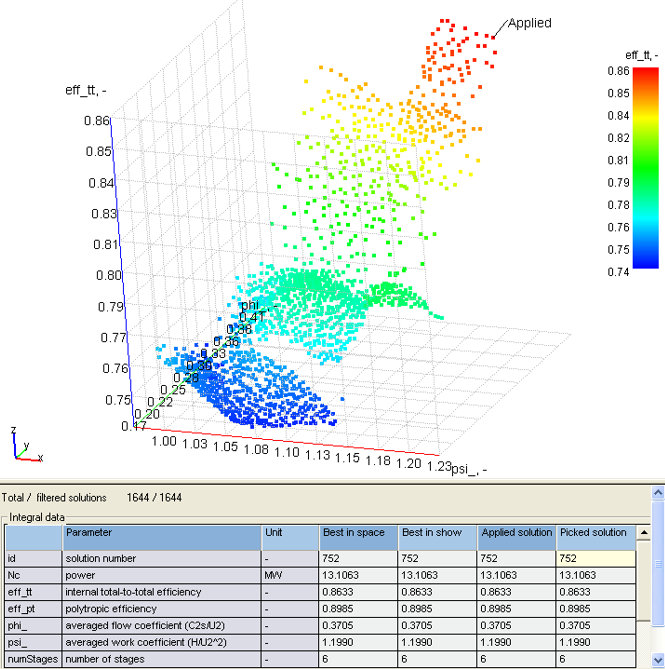

Высокоскоростной центробежный случай дизайна компрессора

  • Инструменты для конструирования:
    Основанный на платформе дизайна «AxStream-AutoGrid-Numeca-Isight»

Предварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 m Предварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 m

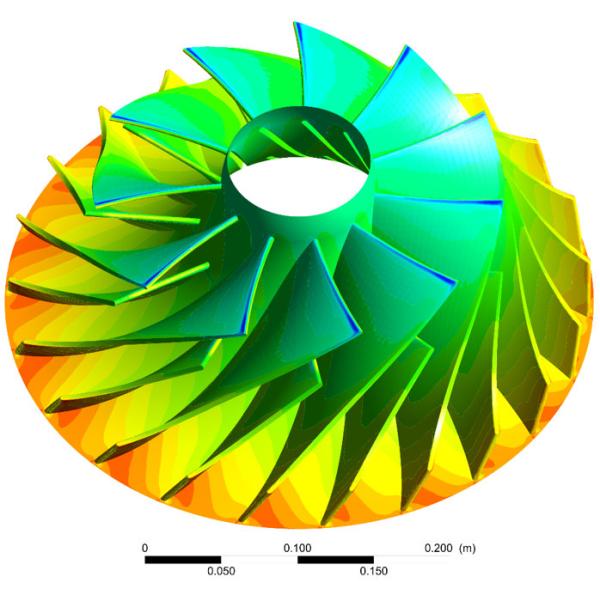

Вычисленные результаты числового анализа решеток поля (с безлопаточным отражетелем) - статическое давление

Предварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 mПредварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 m

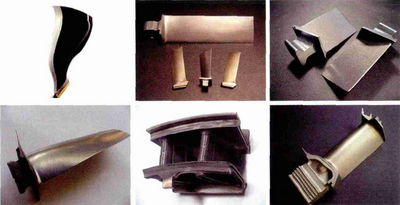

Процесс производства лезвия двигателя авиации

  • Подвергая механической обработке точность и изготовлять вровень лопаток крыльчатки важные факторы которые влияют на производительность двигателя, безопасность и жизнь.
  • Строгие требования для изготовляя точности лезвий в индустрии авиации, которая должна иметь точный размер, точную форму и строгую поверхностную целостность.

Предварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 mПредварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 m




Поручать & испытывать

  1. Высокоскоростной тест динамической уравновешенности

  • Постепенно балансирующ от низкоскоростного к быстрому ходу.

  • Балансировочная скорость как можно ближе к критической скорости.

  • Баланс на расклассифицированной работая скорости для обеспечения точности баланса.

  1. Тест ротора

  • Испытание на излом вращения колеса унесено без повреждения в земле со скоростью 122% максимальной вращательной.

  • Работа на двигателе на максимуме 115% - позволяемая номинальная скорость обработки на 5 минут без трескать и размера внутри позволяемый ряд.

  • На двигателе, превысьте максимум - позволяемая средняя номинальная температура 42℃, работы на 5 минут без трескать, и размера внутри позволяемый ряд.

  1. Испытание на вибропрочность

  • допустимый предел 20% между критической скоростью и максимальной работая скоростью.

  • Во время теста компонентов и всей машины, никакая неблагоприятная реакция к вибрации в работая ряде скорости.

  1. Характеристика рабочое, характерный тест

  • Проверки технических характеристик под расчетными условиями.

  • Характерные тесты под условиями не-дизайна.

  • Обрабатывайте проверки данных для того чтобы определить ли представление компонента до стандартно и рисуйте характеристическую кривую.

Проверка прочности турбинки

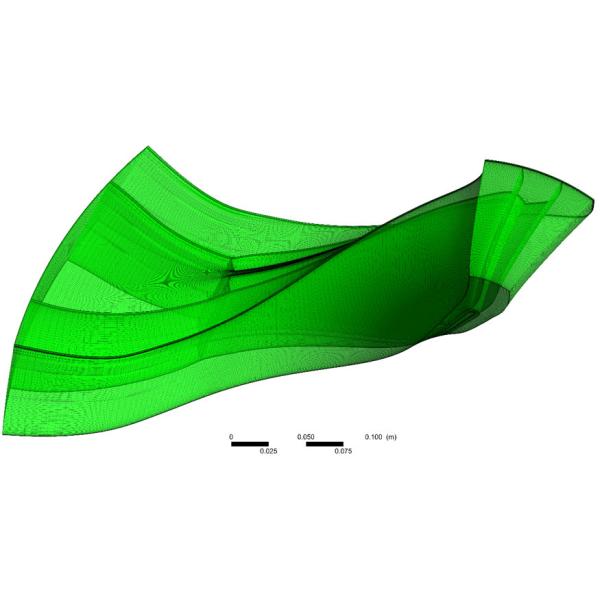

Анализ & решетки конечного элемента                                  Результат смещения стресса FEA

Предварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 mПредварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 m




Испытывать

Предварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 mПредварительное высокоскоростное центробежное оборудование вакуумного насоса ³ /Min 500 m

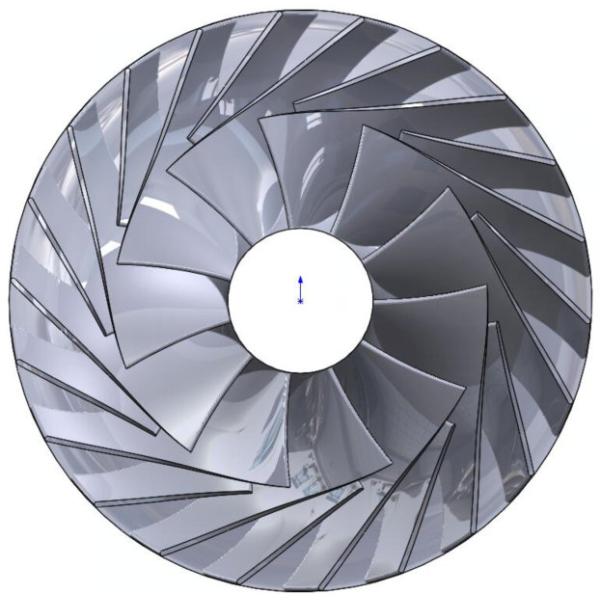

Окончательная форма турбинки                                          Поручать компрессора







Параметры высокоскоростного вакуумного насоса VF центробежного


МОДЕЛЬ
Сила мотора
KW
Сила вала
KW
Воздушные потоки
m3/min
Степень вакуума
Kpa
GDV110
110
95,3
120
-50
GDV160
160
139,1
175
- 50
GDV200
200
174,7
220
- 50
GDV250
250
217,4
275
- 50
GDV280
280
246,1
310
- 50
GDV315
315
273,9
345
- 50
GDV355
355
309,6
390
- 50
GDV400
400
349,3
440
- 50
GDV450
450
396,9
500
- 50
GDV500
500
436,7
550
- 50
GDV560
560
484,3
610
- 50

Примечания
параметры конструкции 1.Above получены основанный на внизу условиях:

Средство всасывания: Воздух, относительная влажность: 65%, температура всасывающего воздуха: 35℃, давление разрядки: 101.3kPaA

особенные условия труда 2.For или изменения условия вакуума, вакуумный насос можно конструировать согласно
фактические спросы. Пожалуйста см. обслуживание пре-продажи.
