Спецификации
Номер модели :
TP12
Место происхождения :
КИТАЙ
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
30000pcs/month
Срок поставки :
1-20 рабочих дней
Упаковывая детали :
Упаковка вакуума или противостатический пакет, наружные: коробка экспорта или согласно требованию к
Обслуживание :
Пакет теста собрания поиска компонентов PCB
Тип :
Быстрые ходы THT ОКУНАЮТ собрание PCB PCBA разнослоистое через собрание Pcb отверстия.
Цвет :
Зеленый, подгонянный цвет, голубой на вашей просьбе
Медная толщина :
0.5oz-4oz
Слой :
1~60 слоев
Процесс сборки Pcb :
ПОГРУЖЕНИЕ SMT THT, ПОГРУЖЕНИЕ. Собрание PCB SMT
Поверхностная отделка :
HASL, OSP, ENIG, HASL неэтилированное, золото погружения
MOQ :
Никакой
Описание

Быстрые ходы THT ОКУНАЮТ собрание PCB PCBA разнослоистое через собрание Pcb отверстия.

Обслуживание YDYPCBA включает:

SMT, Через-отверстие & смешанное собрание технологии, одиночных & двойных, который встали на сторону SMT

Освинцованное & неэтилированное собрание (RoHS)
Не-чистые & расстворимые в воде потоки
Стандартный поток: Расстворимый в воде

Обслуживания PCBA испытывая

Конформное покрытие

Переработайте обслуживания

Размеры SMT: 0201 или большая
Тангаж BGA: 16 mil (0.4mm) или большая
Мелкий шаг: 16 mil (0.4mm) или большая

Массив решетки шарика (BGA & ΜBGA), QFN, ПОП &
без руководств обломоки

Проводки провода & кабеля

Класс II и осмотр класса III
Визуальное, автоматическое оптически & рентгенодефектоскопический контроль

Строение коробки


собрание Через-отверстия обеспечивает более крепкое механическое скрепление между монтажной платой и применением. Увеличенные прочность и безопасность делают собранием через-отверстия предпочитаемый вариант для изготовителей в воздушно-космическом пространстве и военных участках.

  1. собрание PCB Через-отверстия хорошо подойдет к:
  2. Применения которые должны вытерпеть высокие уровни стресса
  3. Применения которые должны работать на высоких скоростях
  4. Применения которые должны работать на экстремальных температурах, и горячих и холодных
  5. Применения которые должны работать в высоковольтных условиях
  6. Быстрое и прямодушное прототипирование

Емкость изготовления PCB

Тип обслуживания Быстрые ходы THT ОКУНАЮТ собрание PCB PCBA разнослоистое через собрание Pcb отверстия.
Материал

HAL (с Pb свободно), покрытое Ni/Au,

Серебр погружения, Imm Ni/Au, Sn Imm,

трудное золото, OSP, ect

Поверхностный финиш HASL (ЕСЛИ), то, плакировка золота, Electroless золото погружения никеля, олово погружения, OSP (Entek)
Толщина доски финиша 0.2mm-6.00 mm (8mil-126mil)
Толщина Min.board (разнослоистая) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1mm;
10layers: 1.2mm
Медная толщина минута 1/2 oz; 12 oz максимальный
Маска припоя Зеленый/черный/белый/красный/голубой/желтый цвет
Ширина & интервал между строками Min.Trace 0.075mm/0.1mm (3mil/4mil)
Диаметр Min.Hole для пробивать 0.9mm (35mil)
Самый большой размер панели 610mm*508mm
Положение отверстия CNC Driling +/-0.075mm (3mil)
Ширина проводника (w)

0.05mm (2mil) или;

+/--20% первоначального художественного произведения

Диаметр отверстия (h)

PTH L: +/-0.075mm (3mil);

Non-PTH l: +/-0.05mm (2mil)

Допуск плана

трасса CNC 0.125mm (5mil);

+/-0.15mm (6mil) путем пробивать

Сопротивление изоляции 10Kohm-20Mohm
Проводимость <50ohm>
Напряжение тока теста 10-300V
Размер панели 110×100mm (минута); 660×600mm (максимальный)
misregistration Сло-слоя

4 слоя: 0.15mm (6mil) максимальное;

6 слоев: 0.25mm (10mil) максимальное

Min.spacing между краем отверстия к circuity pqttern внутреннего слоя 0.25mm (10mil)
Min.spacing между картиной сетей oulineto доски внутреннего слоя 0.25mm (10mil)
Допуск толщины доски

4 слоя: +/-0.13mm (5mil);

6 слоев: +/-0.15mm (6mil)

Управление импеданса +/--10%

Через шаги технологии отверстия отростчатые

Компонентное размещение: Для THT, компонентные руководства или штыри введены через доску.

Осмотр и коррекция: Все ошибки в размещении будут исправлены здесь.

Паять волны: Для волны паяя, одна сторона всей доски подвергается действию «волны» припоя. По мере того как доска траверсирует волну, компоненты через-отверстия припаяны одновременно.

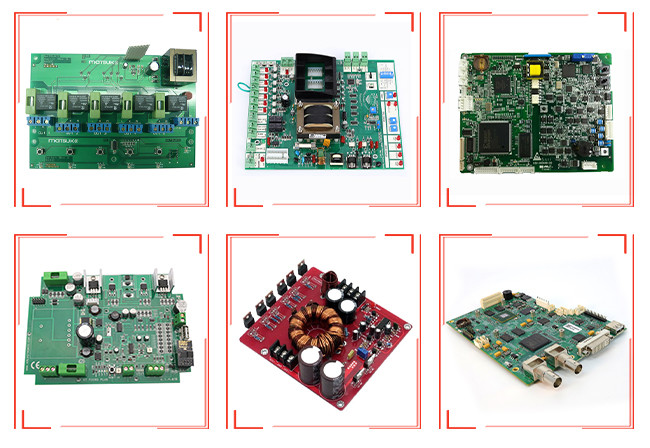

Алюминий через прототип монтажной платы Pcb отверстия алюминиевый


Проверка качества:

Наши качественные процессы включают:
1. IQC: Входящая проверка качества (входящий осмотр материалов)
2. Первый осмотр статьи для каждого процесса
3. IPQC: В отростчатой проверке качества
4. QC: Тест & осмотр 100%
5. QA: Проверка качества основываемая на осмотре QC снова
6. Workmanship: IPC-A-610, ESD
7. управление качеством основанное на CQC, ISO9001: 2008, TS 16949, UL

Мы обеспечиваем обслуживания собрания PCB через-отверстия для того чтобы соотвествовать обычные собрания руководства разнообразие индустрий. Мы обеспечиваем PCB одиночных, двухстороннего, и высокой плотности разнослоистый через обслуживания собрания монтажной платы отверстия (PTH) для встречи низкого уровня наших клиентов к требованиям к продукции средний-тома.
