CO. технологии Шэньчжэня Yideyi, Ltd профессиональный изготовитель PCB, который расположен в Шэньчжэне, Китае. После развития много лет, шло компанией которая интегрирует исследование & развитие, обратное проектирование, изготовление, SMT и продажи.

Основные рынки мы служить включаем медицинское и здравоохранение, промышленный контроль и автомобильную электронику. Занимающ 9000 SQ M, с больше чем 600 12 SMT линиями etc. работника, наш объект соотвествует или превышает самые высокие регулирующих, качественного и traceability.

Мы поставщик взятия монтажная плата и полно обратить для того чтобы проектировать ее для того чтобы обеспечить полные данные по CAD производства и даже родные схемы формата. Наша система включает способность захватить точные форму, пригонку и функцию для всех слоев PCB, включая все внутреннюю геометрию слоя, сверло, плакировку сверла и толщину слоя, вырезы, план, silkscreen, и даже слепые или похороненные vias.

Данные произвели от обратного проектирования PCB можно использовать также для того чтобы изготовить запасные части, или обеспечьте проницательность в ремонтировать существующие части когда схемы не могут быть доступны.

Уникальная ниша

Наши системы критический компонент к стратегии поддержки оборудования для многочисленных фирм войск, правительственных, космических, ядерных, общего назначения, автомобильных и коммерчески. Они полагаются на нашей системе для того чтобы держать их для решения критически важных задач оборудование рабочей каждый день.

Уникальная технология

Внутренне начатое программное обеспечение соединенное с нашими недорогими платформой зрения и NIST аттестовало калибровочную аппаратуру обеспечивает что наша система решение которое изготовленные на заказ портняжничанное для вашего применения. Наши оборудование и программное обеспечение специфически были конструированы для поддержания превосходного коэффициента цен-представления, увеличивают ваш ROI и обеспечивают уникальный набор инструментов для эффективного и эффективного обратного проектирования, независимо от масштаба вашего проекта.

Уникальный процесс

Над нашими 10 летами в деле, мы непрерывно улучшали наш процесс для того чтобы поддержать технологию режущей кромки. Имеет ли карта цепи 2 или 12 vias слоев, слепых или похороненных, и субстрат FR4 или Thermount, мы имеем отростчатое знание для обеспечения вашего успеха.

Обслуживания обратного проектирования PCB

Экспертиза в схематических поколении и воспроизводстве существующих плат с печатным монтажом

Обратное проектирование PCB обслуживает общую информацию

Причины к обратному инженеру существующий дизайн монтажной платы может включить:

Потерянный или поврежденные файлы с потребностью доработать настоящий дизайн.

PCB больше не не изготовлен и замены необходимы.

Наши обслуживания обратного проектирования могут принять существующие PCB или данные по Gerber и создать полный пакет документации необходимы для изготовлять. Этот пакет документации включает:

Чертежи изготовления

Билл материалов (BOM)

Схематические файлы захвата

Файлы Gerber

Дизайн CAD

Данные по сверла

Дополнительно, мы можем обеспечить свободные образцы для вашего испытания

Дополнительные возможности AOI:

Проверите изображение Gerber против изображения PCB

Сравните изображение Gerber против изображения Gerber

Сравните изображение PCB к другому изображению PCB

Как обратное проектирование PCB помогло бы PCB дизайн & развитие?

Обратное проектирование PCB обратная технология исследования которая использует серию обратных методик исследований получить дизайн PCB, схему цепи и BOM для существующего & matual электронного дизайна. Разработка нового изделия которая использовала для того чтобы принять 2 или 3 лет, который нужно превратиться, теперь через обратное проектирование technolgy, может принять только немного месяцев для того чтобы завершить.

За последнее десятилетие, развитие электронной технологии изменяло с каждым проходя днем, и много электронных продуктов были модернизированы по крайней мере один раз в год. Будущие электронные обновления продукта могут быть более быстро. Много инженеров электроники чувствовали что просто используя обычное НИОКР методы могут больше не не встретить быстрые шаги современной электронной замены продукта, и в виду того что миллионы matual дизайна в рынке, обратное проектирование будет подходом быстро для того чтобы принять побежку и задвижку рынка вверх по верхним бегунам.

Обслуживание YDY:

1. PCBA, собрание PCB: SMT & PTH & BGA

2. PCBA и дизайн приложения

3. Поиск и покупать компонентов

4. Быстрое прототипирование

5. Пластиковый инжекционный метод литья

6. Штемпелевать металлического листа

7. Окончательная сборка

8. Тест: AOI, тест В-цепи (ICT), функциональный тест (FCT)

9. Изготовленный на заказ зазор для материальных импорта и экспортировать продукта

10. Обратное проектирование PCBA

11. Команда НИОКР Professtional

12. Дизайн плана PCB

Обратное проектирование для цитаты:

образец для анализа

Файлы спрошенные для цитаты:

Для того чтобы обеспечить вас с самой эффективной и самой точной цитатой на изготовлять спрошенный блок, мы спрашиваем что вы обеспечиваете нас со следующей информацией:

1. Файл Gerber, файл PCB, файл орла или файл все CAD приемлемы

2. Детальный счет материалов (BOM)

3. Ясные изображения PCB или PCBA пробуют для нас

4. Требуемые количество и доставка

5. Метод теста для PCBA для того чтобы гарантировать качественные продучты 100% хорошие.

6. Схемы хранят для дизайна PCB если потребность сделать функциональный тест.

7. Образец если доступный для лучшего поиска

8. Файлы CAD для приложения изготовляя если требуется

9. Полный сборочный чертеж проводки и показывая все особенные инструкции по монтажу если требуется

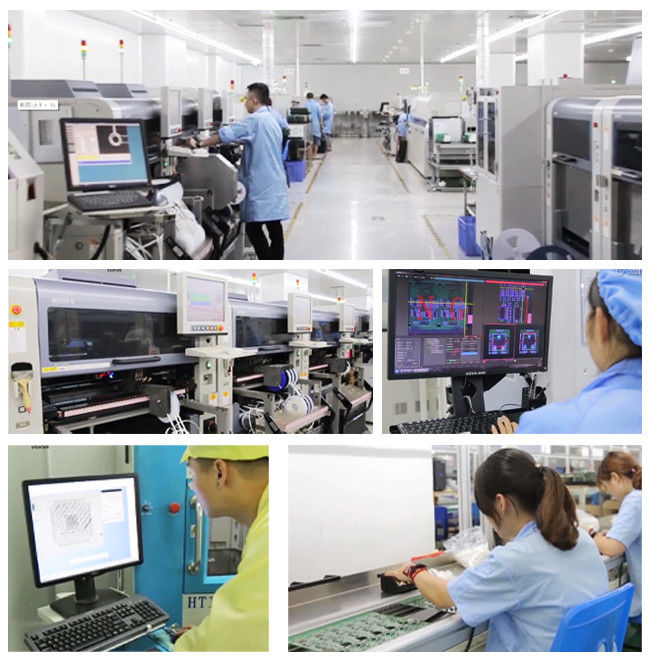

Процедуры по производства собрания PCB:

Программное управление

PCB хранит проверку → оптимизирования → программы → DCC → организуя

Управление SMT

→ принтера экрана → затяжелителя PCB проверяя → размещения → SMD проверяя держать → → AOI осмотра зрения → Reflow воздуха →

Управление PCBA

→ → FCT → ICT → осмотра зрения → волны THT→Soldering (заварки руководства) внезапное проверяя пересылку → пакета →

Каждая доска быть осторожным расмотрена нашей преданной группой контроля используя AOI и высокими телезрителями увеличения.

Используя наш передвижной рентгеновский аппарат, мы испытываем PCBs к компонентному уровню и вся проводка полно проверена и испытана. Внезапный

тесты выпуска облигаций испытывать и земли можно также предпринять где требуется
