водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB
водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB
водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB
водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB
Спецификации
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
Переговоры
Упаковывая детали :
Коробка
Напряжение :
AC230V
Мощность :
12 Вт
СКИт :
3000K 4000K 6000K
Крик :
80
Эффективность (лм/Вт) :
120lm/w
ТГД :
Модуль СИД AC
Погружение :
TRAIC
Описание

AC COB LED для внутренней настенной установкиПрожектор AC230V 12W 3000K 4000K 6000K 70Ra 80Ra драйвер на плате Алюминиевая печатная плата

Особенности

• Может подключаться непосредственно к напряжению переменного тока.
• Продукт имеет высокий коэффициент мощности и низкий коэффициент нелинейных искажений.
• Обеспечивает высокую производительность и яркость.
• Продукт имеет длительный срок службы и высокую надежность.
• Имеет низкие электромагнитные помехи.
• Продукт имеет простой перечень материалов (BOM).
• Соответствует стандартам CE и соответствует требованиям ROHS и REACH.
• Продукт прост в сборке.

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾ ⑿ ⒀
Код продукта

Клиент

Код

 Код ИС

Мощность

Код

Код напряжения

 Серийный номер

Светодиод

Код

CCT

Код

 SDCM Код CRI Яркость Год Месяц

Серийный

Номер
Код модуля Код корпуса Серийный номер Серийный номер

1) код продукта: C=Модуль клиента D=Собственный модуль

2) Код клиента и код модуля: если ①=C, то 4 цифры для кода клиента, иначе для кода собственного модуля

3) Код ИС: один символ для ИС

4) Код мощности:

Код мощности
01—99 Вт 100 Вт 120 Вт 150 Вт 200 Вт 250 Вт 300 Вт 350 Вт 400 Вт 450 Вт 500 Вт
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) Код напряжения: 11=110 В, 12=120 В, 22=220 В, 23=230 В

6) Код CCT

Код CCT (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000
18 20 22 25 27 30 32 35 40 45 50 58 60 65

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

Электрические и оптические характеристики (Ta=25℃) Таблица 2-1

ЭЛЕМЕНТ СИМВОЛ ЕДИНИЦА ТИПИЧНОЕ значение
Входное напряжение Vin В 230
Входной ток IF мА 52.5
Рабочая частота F Гц 50/60
Входная мощность P Вт 12
Коэффициент мощности PF ％ 0.95
Общие гармонические искажения THD ％ 17 %
Тип диммирования RNA☑ TRIAC □ PWM □ 0-10V □ DALI□ DMX □ Smart □ Другое
Перенапряжение Vs кВ 0.8
Электрическая прочность (AC) Ve кВ -
Рабочая/Температура корпуса Ta/Tc ℃ 25/85
Параметры светодиода COB
Световой поток Φv

Лм

 1445
Световая отдача ηv Лм/Вт 120
Цветовая температура CCT K 4068
Индекс цветопередачи Ra/CRI ％ 80.5
Распределение света - - -
Угол обзора 2θ 1/2 Градус -

Оптические свойства

Цветовые бины

TYF соответствует стандарту ANSI C78.377A для своей структуры цветовых бинов. Для каждого квадранта ANSI для диапазона CCT от 2700K до 6500K, TYF предоставляет 5 бинов и 3 бина.

Таблица 4-1 5 шагов бинов

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

CCT Шаги Cx Cy a b theta
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57

Таблица 4-2 3 шага бинов

CCT Шаги Cx Cy a b theta
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57

Типичные электрические и оптические кривые

Рисунок 4-2-1 Относительная мощность в зависимости от напряжения, Ta =25℃

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

Рисунок 4-2-3 Диаграмма излучения, Ta =25℃

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

ЭЛЕМЕНТ СИМВОЛ ЕДИНИЦА Значение
Рассеиваемая мощность Pd Вт 12
Ток переменного тока (RMS) IF мА 52.5
Напряжение переменного тока (RMS) Vin В 200~240
Температура перехода светодиода Tj-LED ℃ 110
Температура перехода ИС Tj-IC ℃ 150
Температура верхней части ИС Tp ℃ 100
Тепловое сопротивление светодиода (переход / точка пайки) Rthj-s ℃/Вт 20
Тепловое сопротивление ИС (переход / точка пайки) Rthj-s ℃/Вт -
Рабочая температура Top ℃ -20~+85
Температура хранения Ts ℃ -30~+100
Чувствительность к электростатическому разряду (HBM) Vesd кВ ±2
Температура пайки (Reflow) Tsld ℃ -
Температура пайки (вручную) Tsld ℃ 350 3S

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

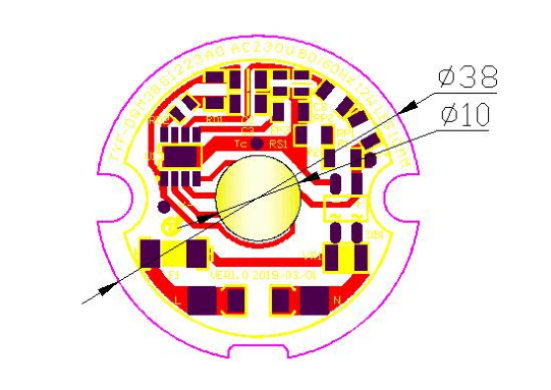

Примечания:

1) Все размеры указаны в миллиметрах. (Допуск:±0.2 мм)

2) Масштаб: Нет

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB

Продукция TYF Opto. LED модули, упакована в пластиковый лоток, в соответствии с различным размером, XX шт. в каждом пластиковом лотке, как показано ниже. Продукция без пластиковой коробки упакована в пузырчатые пакеты, чтобы предотвратить внешнее давление, выберите другой пузырчатый пакет, в соответствии с размером продукта в каждой упаковке XX продуктов, упакованный продукт будет храниться в виде картонной коробки и запечатан, как показано ниже.

1) xx шт. светодиодный модуль на лоток 4) Информация о коробке и упаковке

2) Штабелирование и склеивание лотков, XX светодиодный модуль лотков и дополнительных 1 манекена лотков в каждой коробке коробка. Добавьте силикагель (по 1 шт.) поверх лотка

3) Герметичная упаковка

водитель модуля СИД AC 3000K 4000K 6000K на алюминиевом PCB
