Анодированные ячейки загрузки CZL639HD обработки микро- вычисляют по маштабу датчики для того чтобы измерить вес

Введение

Ячейка загрузки усилие воспринимая модуль - тщательно конструированную структуру металла, при малые вызванные элементы тензометрическими датчиками установленными в точных положениях на структуре. Ячейки загрузки конструированы для того чтобы измерить специфическое усилие, и игнорируют другие будучи прикладыванными усилия. Выход электрического сигнала ячейкой загрузки очень мал и требует специализированной амплификации. К радости, PhidgetBridge 1046 выполнит полностью амплификацию и измерение электрического выхода.
Ячейки загрузки конструированы для того чтобы измерить усилие в одном направлении. Они часто будут измерять усилие в других направлениях, но чувствительность датчика будет друг, в виду того что части ячейки загрузки работая под обжатием теперь в напряжении, и наоборот.

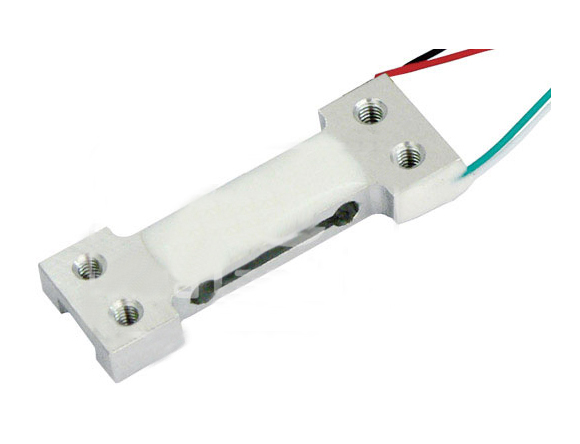

Эта одноточечная ячейка загрузки использована в малых маштабах ювелирных изделий и маштабах кухни. Она устанавливала путем скреплять болтами вниз с конца ячейки загрузки где проводы прикреплены, и придавать усилие на другом конце в направлении стрелки. Где усилие приложено не критический, по мере того как эта ячейка загрузки измеряет режа влияние на луче, не гнуть луча. Если вы устанавливаете малую платформу на ячейке загрузки, то как сделал в малом масштабе, эта ячейка загрузки обеспечивает точные чтения независимо от положения нагрузки на платформе.

Технические характеристики изделия

NumberType= " 1" TCSC= " 0" w: провод "ON" >5mm 4 st= защищая кабель)

Как они работают

ячейки загрузки Напряжени-датчика преобразовывают нагрузку действуя на их в электрические сигналы. Измерять сделан при очень малые вызванные картины резистора тензометрическими датчиками - эффектно малыми, гибкими монтажными платами. Датчики скреплены на луч или структурный член который деформирует когда вес приложен, в свою очередь деформируя напряжени-датчик. По мере того как тензометрический датчик деформирован, изменения электрического сопротивления в пропорции к нагрузке.

Изменения к цепи причиненной усилием гораздо малее чем изменения причиненные изменением в температуре. Более высокомарочные ячейки загрузки взаимно уничтожали влияния температуры используя 2 метода. Путем соответствовать тарифу расширения тензометрического датчика к тарифу расширения металла она устанавливала дальше, несвоевременное напряжение на датчиках можно во избежание как ячейка загрузки нагревает и охлаждает вниз. Самый важный метод компенсации влияния температуры включает использовать множественные тензометрические датчики, которые все отвечают к изменению в температуре с таким же изменением в сопротивлении. Некоторые датчики пользы конструкций ячейки загрузки которые никогда не подвергаются к любому усилию, но только служят компенсировать влияния температуры на датчиках которые измеряя усилие. Большинств конструкции используют 4 тензометрического датчика, некоторые в обжатии, некоторые под напряжением, которое увеличивает чувствительность ячейки загрузки, и автоматически отменяют влияние температуры.

Другие характеры нагрузки клетка существует которые имеют половинные мосты (2 тензометрического датчика) или квартальные мосты только они требуют, что дополнительное оборудование работает в виду того что вы должны завершить мост для того чтобы получить самые точные чтения.

Что мост Wheatstone?

Мост Wheatstone электрическая цепь используемая для того чтобы измерить и неизвестное сопротивление путем балансировать 2 ноги мостиковой схемы. Одна нога чего содержит неизвестное значение. Мосты Wheatstone составлены 4 резисторов или нагрузки в квадрате с напряжением тока измеряют наводить 2 угла квадрата и силы/земли соединенной к другим углам. В случае ячейки загрузки, эти резисторы тензометрические датчики.
