Модуль датчика Bluetooth двойного режима цифрового сигнала беспроводной с 10m отправляя получающ расстояние

Введение

Датчик Bluetooth модуль серийного порта Bluetooth мастер-раба. Когда прибор Bluetooth успешно спарен с прибором Bluetooth, комуникационный протокол Bluetooth внутренний можно проигнорировать, и Bluetooth сразу будет использовано как серийный порт. Когда соединение установлено, 2 прибора используют один канал в общем, т.е., такой же серийный порт, один прибор отправляет данные в канал, и другой прибор может получить данные в канале. Конечно, некоторые условия для устанавливать такое соединение канала, т.е., НА режиме в котором Bluetooth можно спарить и подключить.

Технические параметры

Название продукта: Датчик Bluetooth
Требования к электической мощности: +3.0V -5.5V
Тип сигнала: Цифровой сигнал
Режим интерфейса: xh2.54*4
Определение Pin: VCC-сила, GND-земля, TX-отправляет данные, RX-получает данные
Дальность передачи: Эффективная дальность передачи открытой местности в 10 метров, и возможно быть больше в чем 10 метров, но качество соединения не гарантировано.
Письмо-соглашение: После того как дуэт успешен, его можно использовать как дуплексный серийный порт. Никакая потребность знать любой протокол Bluetooth, но только не поддерживает 8-разрядные бит информации, биты 1 сдержанные стопа, и никакой формат связи равенства. Это также общий формат связи и не поддерживает другие форматы! Войдите в НА режим: Отожмите кнопку и силу на модуле Bluetooth вписать режим t, установленные параметры и данные по запроса.
Мастер и раб переключателя: Вы можете переключить между мастером и невольничьими режимами мимо НА команде
Скорость передачи информации в бодах дефолта: 9600
Дефолт спаривая пароль: 1234
Имя дефолта является следующим: HY

Применение

Умное здание
Умный дом
Регулятор HVAC
Обслуживание
Смартфоны и аксессуары планшетов

Робот Arduino

Связывать проволокой режим

Подключение с RJ25

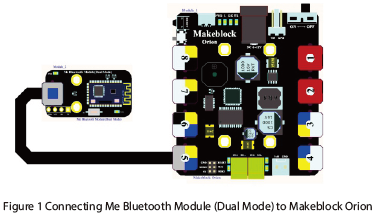

С порта меня модулю Bluetooth (двойной режим) имеет голубой/серый ID, вас нужно соединить порт с голубым или серым ID на Makeblock Орионе при использовании RJ25
порт. Принимающ Makeblock Ориона как пример, вы можете соединиться для того чтобы перенести 5 следующим образом:

Соединяться с проводом Du Pont

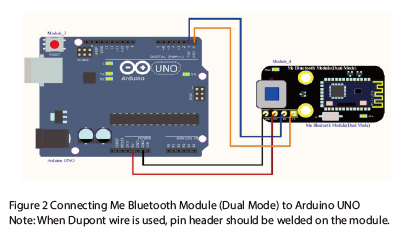

Когда провод Du Pont использован для подключения модуля с плинтусом UNO Arduino, свои штыри RX и TX должны быть соединены с цифровым портом 0 и 1 соответственно следующим образом:

Проводник к программированию

Программирование Arduino

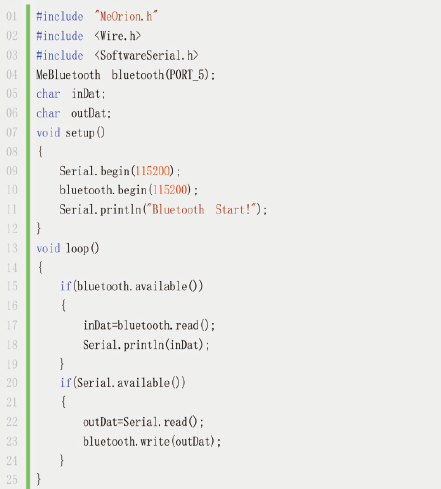

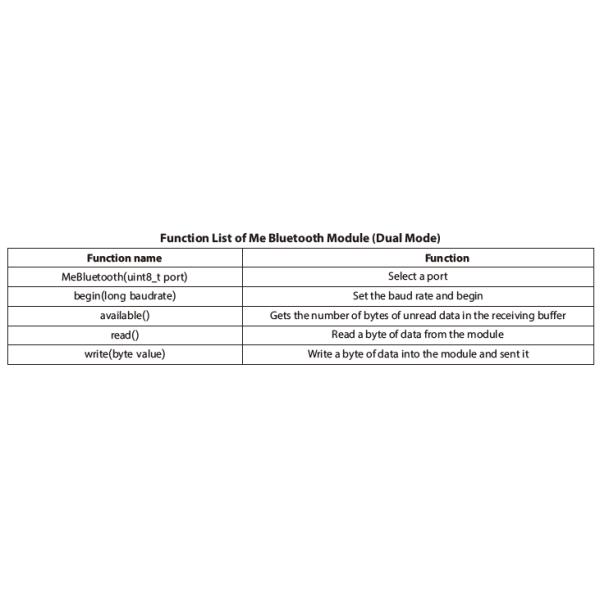

Если вы используете Arduino для записи программы, то Makeblock-Библиотека-мастер библиотеки должен быть призван для того чтобы контролировать меня модуль Bluetooth (двойной режим). Эта программа служит сделать мобильный связывать с Arduino IDE через программирование Arduino. Когда данные получены от черни, они будут показаны на серийном порте. Перед сообщением, убеждайтесь что ваш прибор соединен со мной модуль Bluetooth (двойной режим), и отправьтесь письма к нему для того чтобы увидеть идущий результат.

Анализ принципа

Bluetooth вид связи технологии радио поддерживая короткого расстояния. Технологию Bluetooth можно использовать эффектно для того чтобы упростить сообщение между мобильными терминалами, и делает передачу данных более быстрым и более эффективным для того чтобы расширить путь мобильной телефонной связи. Принимающ структуру сети распределения, быстрая частота прыжков (SFH), и короткая технология пакета, Bluetooth работают в глобальной частотной полосе ИЗМА (т.е. промышленный, научный, и медицинский) 2,4 GHz с тарифом данных 1 Mbps.

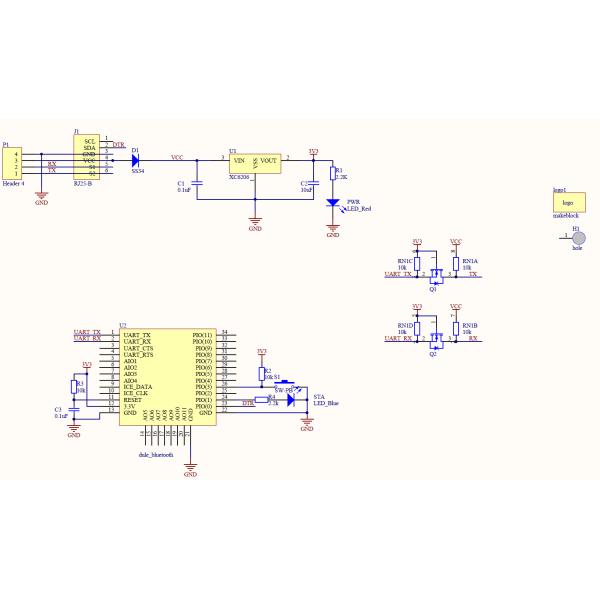

Схема

Типы датчика и привода
