GP 115C 3A 250Vac связи домашних электроприборов термальный залуживал медные 70mm
GP 115C 3A 250Vac связи домашних электроприборов термальный залуживал медные 70mm
GP 115C 3A 250Vac связи домашних электроприборов термальный залуживал медные 70mm
GP 115C 3A 250Vac связи домашних электроприборов термальный залуживал медные 70mm
Спецификации
Номер модели :
C3
Место происхождения :
Dongguan, Гуандун, Китай
Количество минимального заказа :
5000pcs
Условия оплаты :
T/T, PAYPAL, западное соединение, грамм денег
Способность поставки :
5000,000,000PCS в месяц
Срок поставки :
7 дней
Упаковывая детали :
Большая часть
Удержание Temp. (Th) :
настоящий для H. 168.
Главные особенности :
RoHS & ДОСТИГАЕМОСТЬ уступчивые
Применения :
Лампы, трансформаторы, моторы, батареи, электропитание Переключать-режима, домашние электроприборы,
Изготовление на заказ :
Другое Temp.Can быть подгонянным, подводящие провода CanbeInsulated, залуживанные медные проволоки и
Упаковывая информация :
Размер коробки: 330 × 220 × 300 (mm)
Полная длина :
70mm
Описание

°C 3 a GP C3 115 формы домашней Термальн-связи электроприборов радиальное 250 ВПТ, залуживанная медная проволока, полная длина 70mm

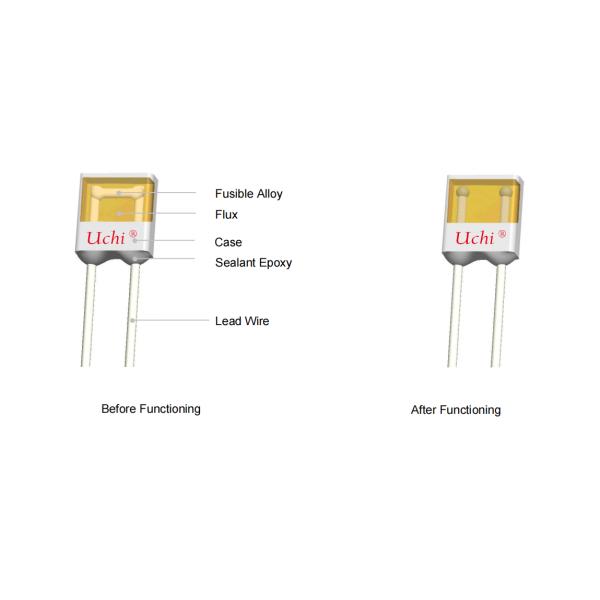

Термальн-связь сплава/термальное выключение (TCO) определены как не-перестановное защитное приспособление действуя одно время только. Оно широк
ly использовал в электротехническом оборудовании. Сплав TCO главным образом состоит из плавкого сплава, потока, пластмассы или керамического случая, эпоксидной смолы sealant и
подводящие провода. Нормально, соединен плавкий сплав к 2 подводящим проводам. Под анормалными условиями, когда temp. достигаемости к
сплавляя temp. сплава TCO, плавкий сплав плавит и быстро втягивает к 2 концам подводящего провода с помощью потока и dis
соединяет цепь совершенно. Расклассифицированное настоящее 1 a до 200 a, расклассифицированный действуя Temp. 76 °C °Cto 230, с CCC, UL, CUL,
TUV, KTL, PSE, утверждения и RoHS, ДОСТИГАЕТ уступчивое.
GP 115C 3A 250Vac связи домашних электроприборов термальный залуживал медные 70mm





   Нет.
1 2 3
Имя части Случай Sealant Подводящий провод
Материалы Пластиковый случай Эпоксидная смола Sealant Залуживанная медная проволока



GP 115C 3A 250Vac связи домашних электроприборов термальный залуживал медные 70mm

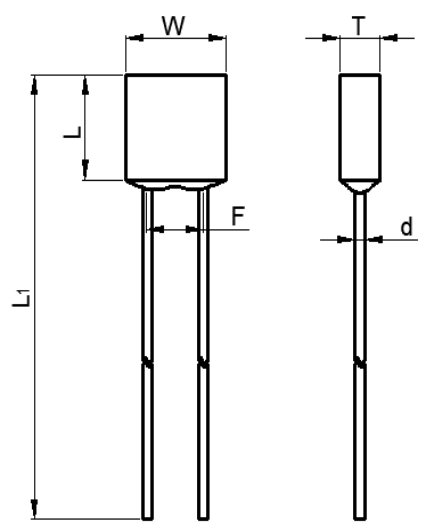

Размер (mm)



L



5.8±0.5



W



5.8±0.5



T



2.3±0.3



L1



70±2



d



Φ0.54±0.05



F



3.7±0.5



Термальн-связь
Внимание
Поверхностное temp.of TCO более менее чем держа temp TCO

Уплотнение или тело TCO необходимо сгореть или сверх нагреть.

Installationpositionofmechanicalperformancerequirements

Не обнаружьте местонахождение TCO в месте где строгая вибрация всегда происходит.

Обеспечьте что подводящий провод длиной достаточно, и избегите действий как пресса, растяжимый или извив.

Уплотнение или тело TCO необходимо повредить.

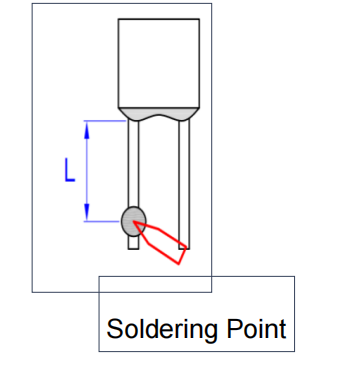

Паять
Паять руки
Паять должен быть унесен согласно таблице 1 & таблице 2

Термальный элемент TCO плавкий сплав с низкой точкой плавления, которая соединена с подводящими проводами TCO. Неправильный паять
деятельность (слишком высокий паяя temp. , слишком длинное паяя время, слишком короткий подводящий провод etc.) могут возвратить больше жары к восходящему потоку теплого воздуха
элемент и TCO могут раскрыть заранее.

Когда паяя условия строже чем те перечисленные в таблице 1 & таблице 2, приспособление теплоотвода должно быть использовано для того чтобы быть
пункт твена паяя и тело TCO.

Паяя, пожалуйста не делает вытянуть/нажим или тело или подводящие провода извива TCO.

После паять, позвольте ему естественно крутому для более долго чем 20 S. Во время охлаждать, никогда для того чтобы не двигать тело или подводящие провода TCO.


Паять



Паять должен быть унесен под паяя условиями перечисленными в таблице 2.

Время таблицы 2 паяя (s)



Расклассифицированный

Действовать

Temp.

Tf (℃)

Время Максимальн Позволяем Soldering (s)



Паяя Temp.

(℃)



Шоу
 Длина подводящего провода (l)
10 mm 20 mm 30 mm
76~101 1a 2 3









400

GP 115C 3A 250Vac связи домашних электроприборов термальный залуживал медные 70mm


102~115 1a 2 3
116~135 1a 3 5

136-150

 3 5 5
151~221 4 6 7

Необходимо, что избегает вспомогательное приспособление теплоотвода Термальн-связи режа непредвиденно.







GP 115C 3A 250Vac связи домашних электроприборов термальный залуживал медные 70mm

Паять волны
Параметры волны паяя как таблица 3, для ссылки только, когда TCO для пользы практики, вам нужно сделать
некоторые эксперименты по утверждения. Например, используя РЕНТГЕНОВСКИЙ СНИМОК для того чтобы увидеть плавкий сплав TCO ли повреждение
после паять волны.


Механическое соединение

Заклепывать



Соответствующий для диаметра подводящего провода (d) TCO ≥1.2 mm.

Выберите небольшую резистивность заклепывая материал и быть заклепанным.



Гибкое руководство или привести с низким сопротивлением должно быть использовано для того чтобы заклепать TCO.

Контактное сопротивление должно быть минимальное, большое контактное сопротивление приведет к более высокому temp., TCO действуя заранее



Гофрировать



Соответствующий для подводящего провода TCO электрод с плоской контактной поверхностью.

Выберите материал небольшой резистивности гофрируя и быть заклепанным.

Не будет разрушен гофрируя процесс, обеспечить что не будет обращено руководство, герметизируя смола.

       Контактное сопротивление должно быть минимальное, большое контактное сопротивление приведет к более высокому temp., TCO действуя заранее.



Пожалуйста см. спецификацию

Связь C3 3A 115.pdf SUPfuse термальная
