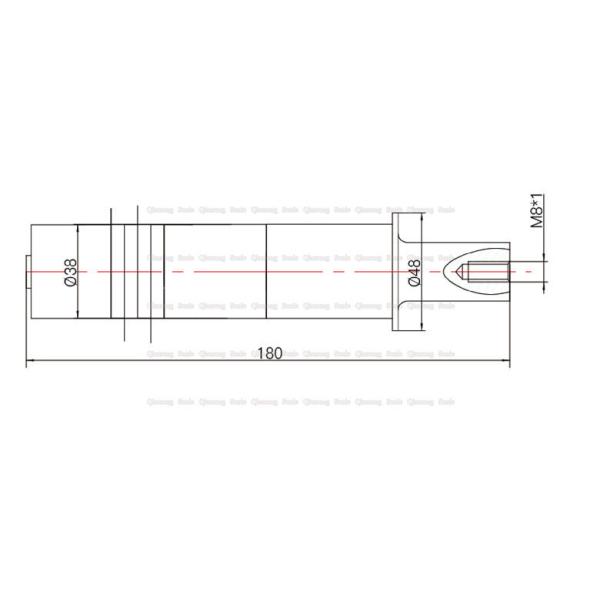

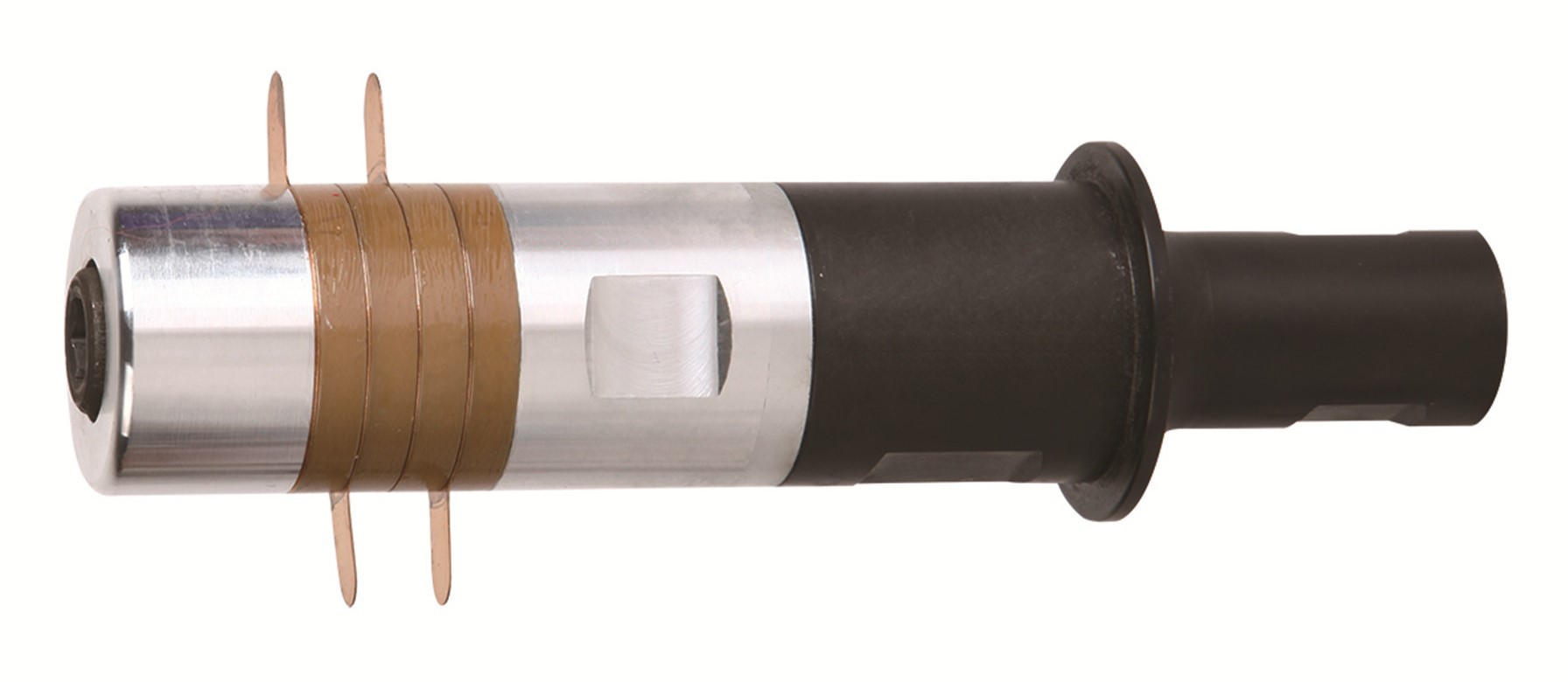

Датчик ультразвука наивысшей мощности 28Хз с ракетой -носителем для пластикового сварщика

Ультразвуковой принцип вибромашины:

Рожок пассивный прибор который не производит вибрацию саму. Он просто изменяет амплитуду вибрации входного сигнала и после этого передает его вне, завершающ преобразование импеданса. Ультразвуковые датчики могут произвести регулярные вибрации под соответствующим возбуждением электрического поля. Амплитуда вообще около 10 микронов. Она нет достаточно для того чтобы завершить шаги заварки и обработки сразу. Поэтому, датчики соединены с как следует конструированным рожком. В дальнейшем, амплитуду ультразвуковых волн можно поменять над широким диапазоном покуда материальная прочность достаточна и амплитуда может превысить 100 микронов.

Спецификации:

Главные компоненты ультразвукового сварщика:

Ультразвуковой сварочный аппарат главным образом составлен следующих частей: генератор, пневматическая часть, контрольная часть программы, и часть датчика. Основная функция генератора преобразовать частоту силы частоты 50Хз силы в высокочастотные (например, 20КХз) высоковольтные волны путем использование радиотехнических схем; основная функция пневматической части работа давления и удерживания давления в процессе; Частично контролируйте поток операций всей машины для того чтобы достигнуть последовательного обрабатывая влияния; часть датчика преобразовывает высоковольтную электрическую волну произведенную генератором в механическую вибрацию, и передает, усиливает, и достигает, который подвергли механической обработке поверхность.
В настоящее время, 2 вида генераторов которые широко использованы в Китае: одно мостообразная схема усилителя силы представленная компанией БРАНСОН американца, и цепь защиты принимает предохранение от участка, и работая частота вообще 20КХз. Преимущество что электрическая эффективность преобразования высока, недостаток что индуктивность регулировки частоты имеет узкий ряд регулировки и представление привязки частоты плохо; другой недостаток что силу нельзя сделать очень большим, и максимум выведенное 3КВ право сварочного аппарата трением вибрации; другое тайваньские усилители силы б класса пользы машин вообще, предохранение от перегрузок по току, и мостовая обратная связь. Преимущество что силу можно сделать более большим (как 4.2КВ), представление привязки частоты хорошо, и работая частота 15КХз вообще использована в случае наивысшей мощности. Недостаток что эффективность преобразования низка, работая частота 15КХз услышан человеческим ухом, отражающ шум, и также машины используя автоматическую технологию привязки частоты в Швейцарии, Германии и Японии. Из-за своей высокой цены, она не общая в Китае.

Датчик ультразвука наивысшей мощности 28Хз с ракетой -носителем для пластикового сварщика
