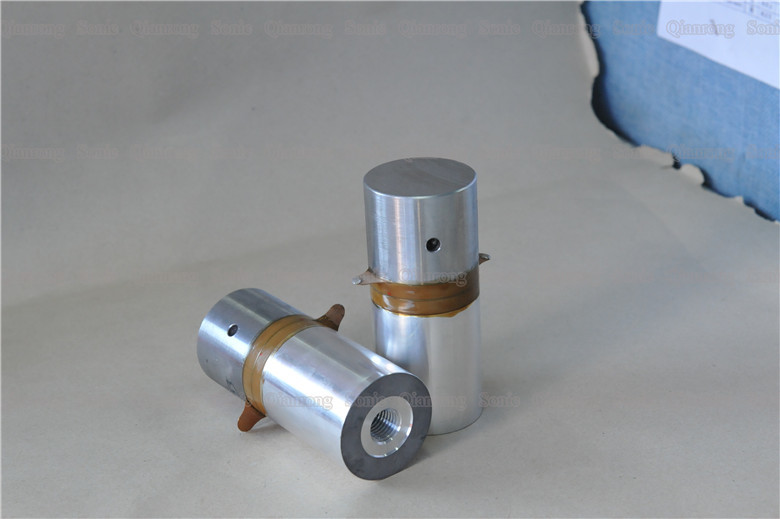

датчик 20Хз 800в ультразвуковой с импортированной пьезоэлектрической керамикой преобразования

Описание:

Сваривая набор/звуковой набор энергетической системы сваривая обеспечивают ультразвуковую механическую вибрацию, вообще состоя из 3 частей: датчик, рожок и голова заварки, и фиксированы на прессе заварки в середине рожка. Паяя набор резонатор который несколько подобен камертону. Резонирующая частота паяя набора должна близко соответствовать частоте электрического сигнала от генератора (с разницей меньше чем 30 Хз).

Спецификации:

Функции рожка:

Голова сварки часть набора сварки который поставляет энергию к части, который нужно сварить. Как рожок, рожок также настраивая прибор который механически усилен в большинств применениях. Длина рожка должна быть многократной цепью интежера половинной или половинной длины волны ультразвукового в своем материале. Это обеспечивает что конец рожка имеет достаточную амплитуду для того чтобы достигнуть паять. Амплитуда вообще 30-120 ум. Часть, который нужно сварить и совместный дизайн определяют размер и стиль головы сварки. Форма рожка критическая потому что стресс причиненный осевыми расширением и сужением рожка может причинить трескать на высоких амплитудах. В некоторых применениях, рожок подвергается механической обработке с множественностью осевых слотов. Это обеспечить что максимальная амплитуда в продольном направлении. Конец рожка возвращает ультразвуковую энергию к части, который нужно сварить. Концы должны специфически быть конструированы для того чтобы соответствовать частям для обеспечения максимальной перекачки энергии между головой сварки и частью. Обычно конец головы сварки сделан в профиль который соответствует контуру части. Около 75% из рожков сделаны титана, около 15% сделано алюминия, и другие рожки сделаны из затвердетой стали х РК54-56. Титан свет, соответствующий в твердости, хороший в твердости и превосходный в акустическом представлении. Он часто использован в небольших головах заварки. Титан можно также покрыть с твердыми сплавами для высокой носки. Однако, оно дорого стоит и трудный для того чтобы подвергнуть механической обработке. Облегченный алюминий, легкий для обработки, хорошие акустические представление и низкая цена, оно использован для того чтобы сделать большие головы заварки и головы заварки прототипа для больших частей сваривая или голов заварки с сложный подвергать механической обработке. Алюминиевые головы заварки не соответствующие для долгосрочных промышленных приложений должных к их низкой поверхностной твердости, легкой носке и плохим свойствам усталости, и часто использованы в небольших применениях серии. Для предотвращения вмятия и для уменьшения носки, алюминий необходимо покрыть с никелем или хромием. Стальные головы сварки необходимы когда необходимы сопротивление удара или носки и заварка заполненных пластиковых или врезанных вставок металла. Стальная голова сварки имеет низкую прочность усталости и только использована в низких применениях амплитуды. Сложные части частей, особенных или больших обычно требуют составного рожка (женского рожка), где низкопробный рожок сделан из алюминия, титан или стальные вторичные рожки подключены с низкопробной энергией рожка и проводника
