Спецификации
Номер модели :
ТМПА610
Место происхождения :
Китай
Количество минимального заказа :
1
Термины компенсации :
T/T
Способность поставкы :
недели 30ПКС/Тво
Срок поставки :
5-8 дней работы
Упаковывая детали :
коробка
Имя :
Ультразвуковой детектор рванины
Размер :
Подгонянный
ОЭМ/ОДМ :
Поддержка
Логотип :
Подгонянный
Описание

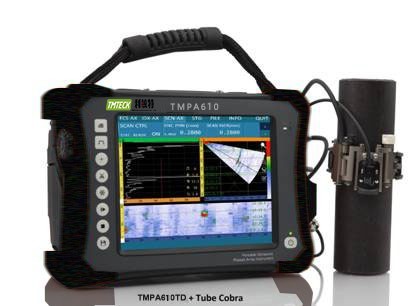

Фазированная портативная машинка TMPA610/TMFA610TD - детектор рванины массива ультразвуковой



Введение



Серия TMPA610 портативное 64-CH фазировала - детектор рванины массива ультразвуковой первоначально начатый TMTECK. Water&oil ое-защитн, свободное от вентилятор и с экраном касания. регистрация данных, фазированное новаторское - зонды массива и методы контроля Вс-процесса быть преимуществами, эта модель гарантируют главные представление и поддержку, которая делает ее среди самое лучшее своего вида для высокого коэффициента C/P, с UT, функции PA&TOFD совсем внутри.

  • Файл & система управления входа для гибкий наводить между устанавливать (фокусные закон & модель), тарировкой и осмотром
  • Модульная конфигурация: L-развертка, S-развертка, L-C-развертка, S-C-развертка, сварное соединение встык, кривошин, трубопровод, TOFD, UT (обычное),
  • модель симуляции 3D
  • Анализ изображения
  • Естественная структура тепловыделения
  • Динамический фокусировать глубины (DDF)
  • Ровный фильтровать
  • Экран касания
  • Тарировка ACG
  • Тарировка TCG

Особенность

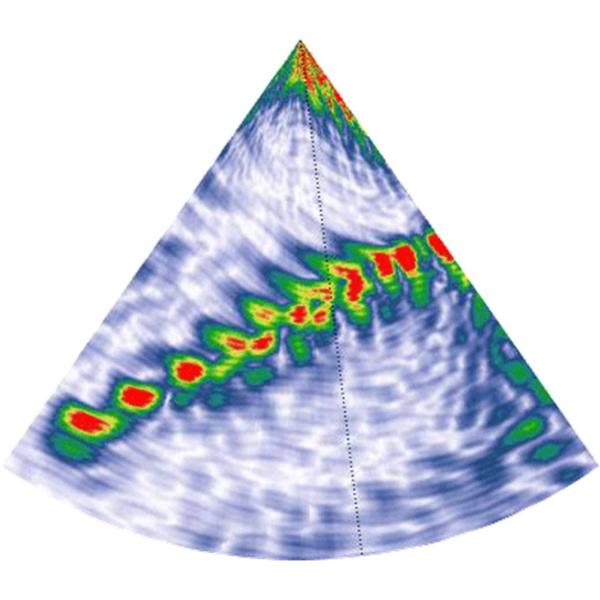

Я динамический фокусировать

Фазированный компакт - детектор ТМПА610/ТМФА610ТД рванины массива ультразвуковой подгонял размер

Динамический фокусировать



Фазированный компакт - детектор ТМПА610/ТМФА610ТД рванины массива ультразвуковой подгонял размер

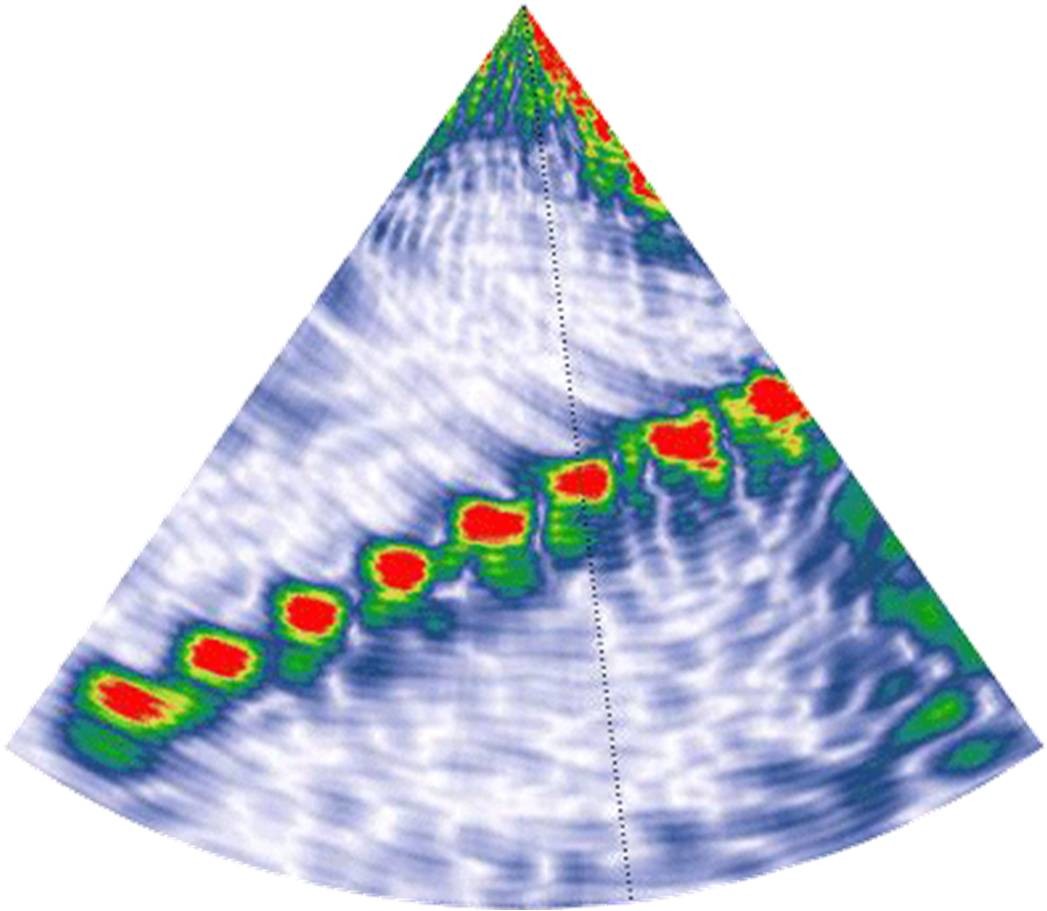

Динамический фокусировать дальше

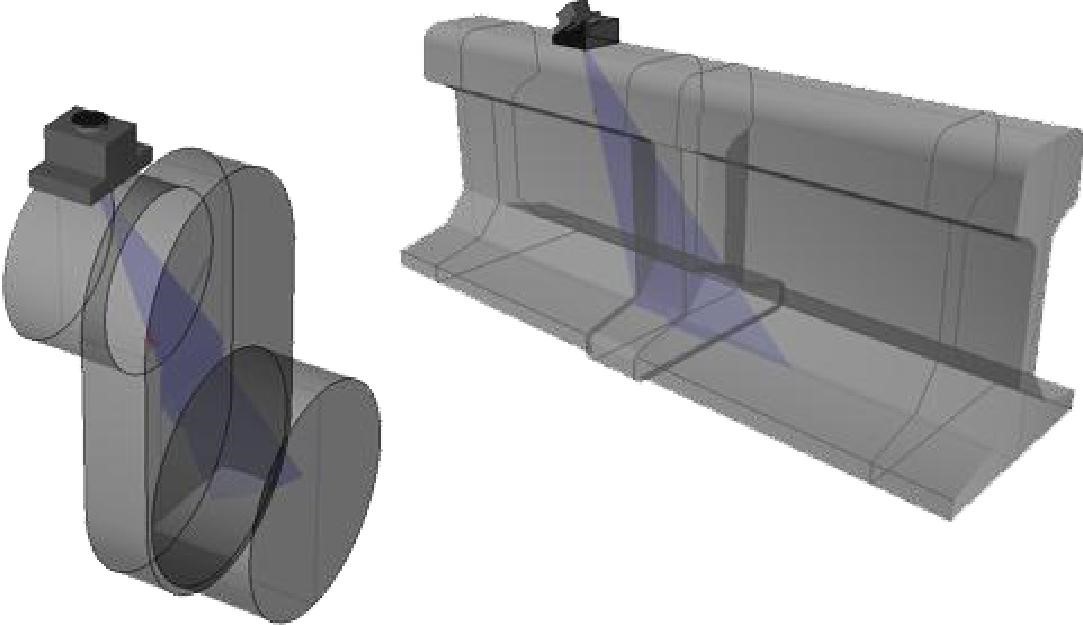

Модель симуляции II 3D



Схему симуляции 3D можно подгонять для предложения одн-для-всех решений.

Фазированный компакт - детектор ТМПА610/ТМФА610ТД рванины массива ультразвуковой подгонял размер

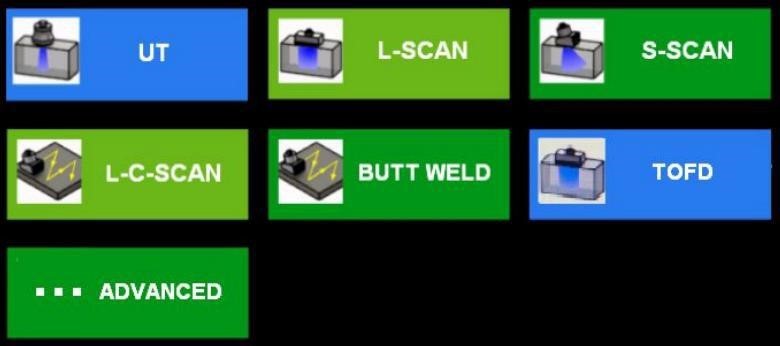

III меню ПРИЛОЖЕНИЯ



Меню программного обеспечения показано в образе ПРИЛОЖЕНИЯ.



Его можно отрезать вниз или увеличить соответственно если спрошено потребителями.



Фазированный компакт - детектор ТМПА610/ТМФА610ТД рванины массива ультразвуковой подгонял размер

V запроектировал емкостный экран касания
Запроектированный емкостный экран, water&oil ое-защитн, непроницаемый к
касаться

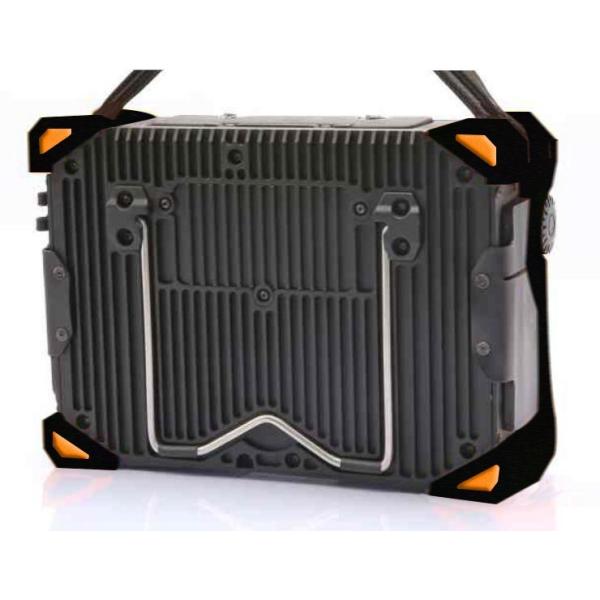

IV металлическое снабжение жилищем



Усилить аппаратуру, и защищая и жар-рассеивая

Фазированный компакт - детектор ТМПА610/ТМФА610ТД рванины массива ультразвуковой подгонял размер





V защитный постамент



Предотвратить любое повреждение к или аппаратуре или объекту



Спецификация



Конфигурация канала

Режим PA UT TOFD (TMPA610TD)
Канал 16:64 2 2


Физическаяспецификация



Дисплей дисплей цвета 11-inch 800X600 TFT
Датчик Порт датчика PA штыря I-PEX 160; Lemo-00 обычное
Порты порт датчика, для или T-R или T&R
  Порт USB2.0: 2 (qty)
  HDMI; кодировщик
Порты I/O LAN (Гигабит-NIC);
WIFI

  I/O (поручать)
  2D кодировщик
Память Встроенный: ВСПЫШКА 16G RAM+4GB; Карта SD (максимальная к 32G);
Внешний: Привод USB

Вес 3.5Kg (с 1 батареей)

Размер 284mm×202mm×95mm

Сила AC: 100~240V, 50~60Hz; DC: 12V
Поставка

Поручать (батарея) внутри или индивидуально

Время работы от батарей 6 часов

Деятельность 24W
Сила

Язык Английский

Температура Атмосфера: - 20℃~50℃
Условия Хранение: - 20℃~60℃

IP 54




Спецификацияпредставления



Tode PA UT TOFD (TMPA600TD)

PRF 50Hz~10kHz 50Hz~5kHz 50Hz~5kHz

  Двухполярный, Отрицательный квадрат Отрицательный квадрат
Напряжение тока ±45~±100V, Волна, -75V~-250V, Волна, -75V~-250V,
  с 5V в шаг с 25V в шаг с 25V в шаг
Ширина ИМПа ульс 20ns~800ns, 20~800ns, с 5ns 20~800ns, с 5ns
с 5ns в шаг в шаг в шаг

Амортизировать 50Ω 80Ω/400Ω 80Ω/400Ω
Забор 125MHz 200MHz 200MHz
Тариф




Задержка 2.5ns N/A N/A
Точность

Задержка Rx 0~40us N/A N/A

Ширина полосы частот 0.5MHz~19MHz 0.5MHz~15MHz 0.5MHz~15MHz

Увеличение 0.0~80dB 0.0~110.0dB 0.0~110.0dB

  0.5-9.6MHz, 2,5-
Фильтр 12.9MHz, широкополосный, широкополосный,
3.8-19MHz узкодиапазон узкодиапазон

  Опционный
Выпрямление FW FW RF
Брак 0~80% 0~80% 0~80%
Режим развертки A/L/S/C A/D
Вызывать Кодировщик N/A Кодировщик
Линия развертки Макс 128 N/A N/A
Уклоните L-развертка: - 89°~+89° N/A N/A
S-развертка: - 89°~+89°


Умн-Cal Скорость/Delay/AC DAC/DGS Delay/X-Value/PCS/
G/TCG/Encoder Волна/кодировщик

Ряд 0.0~1000mm, 0.0~2000mm 0.0~2000mm
минута 1mm

Показ
Задержка 1000mm 2000mm 2000mm
(максимальный)
Перенос ИМПа ульс N/A 2000mm 2000mm
(максимальный)

Блок mm mm mm
Ворота A/B A/B A/B
Начало ворот Доступный в пределах Доступный в пределах Доступный в пределах
ряд ряд ряд

Ширина ворот Доступный в пределах Доступный в пределах Доступный в пределах
ряд ряд ряд

Ворота 0-100% 5-95% 0-100%
Порог

Сигнал тревоги Зуммер/СИД Зуммер/СИД Зуммер/СИД
Сигнал

Пятнать Гребень/фланк Гребень/фланк Гребень/фланк
Отсчет Amp/путь Amp/путь Amp/путь
Горизонтальный/глубина /Horizontal/Depth /Horizontal/Depth

Разрешение 0.5mm 0.1mm 0.1mm



Применение



  • Общий или особенный сваренный шов стальной структуры, общего назначения боилера, сосуда под давлением, трубопровода, инфраструктур ядерной энергии, watercraft, масляного бака, трубки этилена, etc.
  • Железнодорожные сваренные швы, локомотивные наборы колеса и цапфы.
  • Батты алюминиевого сплава FSW и выпуски облигаций смесей используемых в авиационно-космической промышленности.
  • Лезвия и болты используемые в энергетической промышленности.
  • Случаи когда нет достаточного космоса для движения пока осмотр; Случаи когда обычное UT предпочтено.

Фазированный компакт - детектор ТМПА610/ТМФА610ТД рванины массива ультразвуковой подгонял размер

Пакуя детали

TMPA610                                                             TMPA610TD

Фазированный компакт - детектор ТМПА610/ТМФА610ТД рванины массива ультразвуковой подгонял размер
