Deacription:

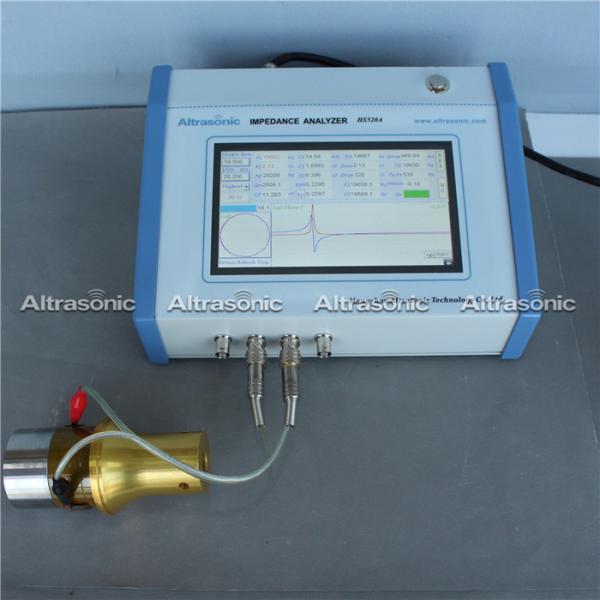

Ультразвуковой детектор импеданса, также известный как аппаратура ультразвуковой частоты измеряя, ультразвуковой анализатор параметра датчика, ультразвуковой тестер импеданса датчика, ультразвуковой анализатор представления, аппаратура состоит из оборудования и программного обеспечения. Он широко был использован в обнаружении пьезоэлектрических ультразвуковых приборов и оборудования комплексных решений проблемы.

Спецификация:

Параметры:

Анализатор импеданса можно использовать для того чтобы оценить представление различных приборов как пьезоэлектрический керамический, пьезоэлектрический датчик, вся система вибрации (датчик плюс рожок, прессформа) и так далее. Самые важные параметры анализатора импеданса для анализа ультразвуковых приборов следующим образом:
Fs: Механическая частота резонанса, т.е., работая частота системы вибрации, должна быть конструирована как можно ближе к ожидаемому значению, и должна соответствовать работая пункту электропитания.
Для очищая машины, высокий последовательность частоты резонанса генератора, лучшего.
Для пластикового сварочного аппарата или ультразвуковой обработки, резонирующая частота генератора отклонит от работая пункта когда рожок или умирает дизайн неразумна.

R1: Динамическое сопротивление, пьезоэлектрическое сопротивление ветви серии генератора, в таких же условиях поддержки, небольшой лучшее. Для чистки или сваривая генератора, она обычно между 5 и 20. Если она слишком большая, то генератор или система вибрации будут иметь проблемы, как рассогласование цепи или низкая жизнь эффективности преобразования и коротких генератора.
Qm: Механические качественные факторы, определенные методом кривой проводимости, Qm = Fs/(F2-F1), высокий Qm, лучшее, потому что высокий Qm, высокий эффективность генератора; но Qm должно соответствовать электропитанию, когда значение Qm слишком высоко, электропитание не может соответствовать.
