OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность
Спецификации
Номер модели :
Серия HE
Место происхождения :
Гуандун, Китай
Минимальное количество заказов :
1 комплект
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Возможность поставки :
20 комплектов в месяц
Срок доставки :
20 дней
Упаковывая детали :
Деревянный пакет вакуума case+
модель :
Серия HE
Наименование продукта :
Портальная видеоизмерительная машина с ЧПУ для тестирования больших деталей
Повторяемость :
2.5мм
Точность :
2.5+L/200um
Линейное разрешение масштаба :
0.1 мкм
Режим измерения :
Полностью автоматически
поддерживать :
OEM, ODM, настройка
Сценарий применения :
Лаборатория/промышленность
Гарантия :
12 месяцев
Дополнительные принадлежности :
Зонд Ренишоу/Лазерный зонд и т.д.
Описание

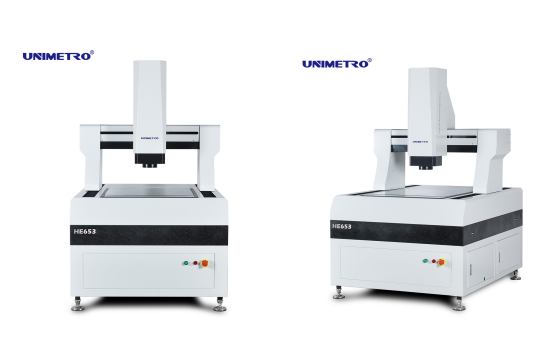

Видеоизмерительная машина с ЧПУ портального типа для тестирования больших заготовок

Обзор продукта

Серия HE высокоэффективной автоматической системы визуальных измерений портального типа специально разработана для высокоточных и крупномасштабных измерений. Она использует полностью закрытую подвижную мостовую конструкцию для фиксации измерительной работы. Она органично сочетает в себе высокую точность и высокую эффективность для эффективного обнаружения геометрических параметров различных продуктов. В настоящее время она в основном используется в печатных платах, медном ламинате, плоском стекле, жидкокристаллических модулях, ножах, изоляционных материалах, прецизионном листовом металле и других.

OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность

Параметры

Модель

HE 652

HE862

HE1080

HE1210

HE1512

HE1812
Ход по осям X, Y (мм)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Ход по оси Z (мм)

200 (может быть увеличен в соответствии с требованиями заказчиков)

Грузоподъемность

прибл. 35 кг
Габариты (мм)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750
Вес (кг)

1500

1800

2900

3200

4400

4800

Разрешение

0,5 мкм (0,1 мкм опционально)

Камера

2M HD GIGA цифровая камера

Объектив с зумом

профессиональный объектив с автоматическим зумом Увеличение объектива с зумом: 1~10X

Увеличение видео

18~195X (В зависимости от различных моделей выбранной камеры, ее увеличение будет меняться; фактическое увеличение зависит от измеренных данных)

Поле зрения

8,1~1,3 мм (В зависимости от различных схем соответствия камеры и объектива, поле зрения будет меняться соответствующим образом, а фактическое поле зрения зависит от измеренных данных)

Точность*

≤ (3+L/200)μm

Освещение

Программируемое 5-кольцевое 8-секционное светодиодное поверхностное освещение (40-секционное кольцевое освещение, коаксиальный свет, подвижное многоцветное кольцевое освещение опционально)

Особенности

● Конструкция с высокой жесткостью:

1) Принята вся закрытая рамная подвижная мостовая конструкция, измеряемая заготовка фиксируется, грузоподъемность большая, а характеристики движения хорошие.
2) Внедрение технологии анализа методом конечных элементов в механическое проектирование для обеспечения высокой жесткости и высокоточной механической конструкции.
3) Гранитное основание класса 000, высокая прочность, коррозионная стойкость и хорошая стабильность.
4) Рабочий стол с обработкой поверхности оксидом алюминия, быстрое и гибкое управление действиями, долговечность и красота.

● Высокоточная конфигурация:
1) Линейка RENISHAW с открытой решеткой, разрешение 0,5 мкм, высокая точность и хорошая стабильность.
2) Прецизионная линейная направляющая, шарико-винтовая пара шлифовальной машины и серводвигатель переменного тока обеспечивают стабильность точности позиционирования системы станка.
3) 2-мегапиксельная цветная цифровая камера Giga высокой четкости соответствует требованиям четкого наблюдения и стабильных измерений.
4) 6,5-кратный оптический объектив высокой четкости, точный автоматический зум, быстрая калибровка пикселей.
5) Программируемый 5-кольцевой 8-зонный светодиодный источник поверхностного света, система передачи параллельного светодиодного контурного света, интеллектуальная регулировка яркости 256 уровней.
6) Полное управление ЧПУ по осям, привод серводвигателя переменного тока с полным замкнутым контуром.
●Дополнительный мультисенсор для 3D-измерений:
Серия HE больших портальных измерительных приборов может быть оснащена различными 3D-датчиками для комплексных 2D/3D-композитных измерений. Она также может быть оснащена бесконтактными датчиками, такими как щуп и лазер. Она также поддерживает полную серию кронштейнов для щупов RENSHAW, что позволяет пользователям выполнять автоматическое преобразование полномасштабных измерений на одном устройстве, значительно повышая производительность.

Информация о компании
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность

Наши клиенты и агенты

OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность
FAQ
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность В1: Вы фабрика или торговая компания?
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность О1: Мы фабрика и даем вам самый быстрый ответ в течение 24 часов.
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность В2: На чем в основном специализируется ваша компания?
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность О2: Мы в основном производим видеоизмерительные машины, координатно-измерительные машины, приспособления для КИМ и ВИМ и т.д.
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность В3: Как выбрать подходящую спецификацию?
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность О3: Если вы сообщите нам разновидность и размер измеряемого продукта, наша профессиональная команда посоветует вам измерительный прибор подходящих спецификаций.
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность В4: Принимаете ли вы индивидуальное обслуживание?
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность О4: Конечно! Мы можем предоставить не только типовые станки, но и станки, адаптированные к потребностям заказчика.
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность В5: Каков ваш гарантийный срок?
OEM ODM тип портального типа CNC видеоизмерительная машина, подходящая для проверки больших деталей - экономия времени и эффективность О5: Гарантийный срок на нашу продукцию составляет 1 год. Качество нашей продукции очень стабильно, и мы
улучшили много на некоторых хрупких деталях. Вы можете быть уверены в качестве нашей продукции.
