датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar
датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar
датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar
датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar
датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar
датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar
датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar
датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar
Спецификации
Номер модели :
Керамический датчик давления TM-NT18
Место происхождения :
Китай
Количество минимального заказа :
1000PCS
Условия оплаты :
T/T
Способность поставки :
100000/month
Срок поставки :
10~20days
Упаковывая детали :
безопасная упаковка
Тип :
Керамический датчик давления
Применение Humidification :
Датчик давления сопротивления кондиционирования воздуха и холодильника
Выход :
4-20mA (2) проводов/0-5V/0-10V
Материал :
Керамическое Al2O3 96%
Электропитание :
2… 30 V/DC
Размеры :
Емкостный датчик давления 18 керамический
Точность :
0.5%FS
Средство :
Въедливая жидкость
Рабочие температуры :
- 40 ~+ 135°C
Ряд давления :
емкостный датчик давления 5~600Bar керамический
Применение :
управление производственным процессом, управление окружающей среды, химическая промышленность, etc
Уайт :
5g
Чувствительность :
2.0~4.8mV/V
Сопротивление моста :
11K±20%
Ряд влажности :
<95>
в натуральную величину выход :
3mV/V, тип
Гарантия :
2 ЛЕТ
Цвет :
Белый & голубой
Поставьте :
20Days
Описание

Ядр 10/30/50/100/300Bar датчика давления керамического датчика давления керамическое пьезорезистивное



Датчик 5~600bar давления сопротивления удара высокой точности ядра давления высокой стабильности керамический емкостный



Характер продукции

Керамический датчик давления TM-NT18 вид керамического пьезорезистивного датчика давления который уточнен особенным процессом использующ керамическую основу. Керамический узнанный материал с высокими упругостью, коррозионной устойчивостью, сопротивлением носки, сопротивлением удара и вибрацией. Характеристики термической стабильности керамики и высокотемпературный процесс спекать плотной пленки делают работая диапазон температур керамического датчика давления до -40~125℃. и имеют высокую точность и высокую стабильность. Больше чем 2 KV электрической изоляции, своего диаметра размера 18 mm, бар ряда 2-400. керамические датчики давления широко использованы в полях управления производственным процессом, контроля за состоянием окружающей среды, гидравлический и пневматическое оборудование, клапаны сервопривода, передача, и медицинская коррозионная устойчивость instruments.its делают его иметь большие преимущества в рефрижерации, химикате и охране окружающей среды.



Характеристики
●● тарировки диафрагмы высокой упругости керамическое чувствительное нул корозий ● лазера пункта и полного диапасона превосходных и нести удар ● сопротивления и чувствительность ● сопротивляемости при колебательном движении высокую, высокую точность, размер высокого ● температурной амплитуды рабочей температуры ● стабильности широкого небольшой, легкий к ● пакета очень конкурсному
III. ПРИНЦИПЫ РАБОТЫ
Коррозионностойкий керамический датчик давления не имеет никакую жидкостную передачу, и поступки давления сразу на лицевой поверхности керамической диафрагмы, приводящ в небольшой деформации диафрагмы. Сопротивление плотной пленки напечатано на задней части керамической диафрагмы и соединенный с мостом Wheatstone (закрытым мостом) должным к пьезорезистивному влиянию варистора, мост производит сильно линейный сигнал напряжения тока пропорциональный к давлению и пропорциональный к напряжению тока возбуждения. стандартный сигнал откалибрирован до 2.0/3.0 согласно различному ряду давления mV /V, который может быть совместим с датчиком напряжения. тарировкой лазера, датчик имеет высокотемпературную стабильность и стабильность времени. датчик приходит с компенсацией влияния температуры и может находиться в непосредственном контакте с большинств средствами массовой информации. Потому что керамические датчики давления могут контактировать с большинств средствами массовой информации, никакая сразу передача жидкости, и никакое загрязнение, тенденция замены других типов датчиков в Европе и Соединенных Штатах не будут больше и больше очевидными, и больше потребителей в Китае используют керамические датчики вместо датчиков давления кремния напряжения и диффузии


датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar

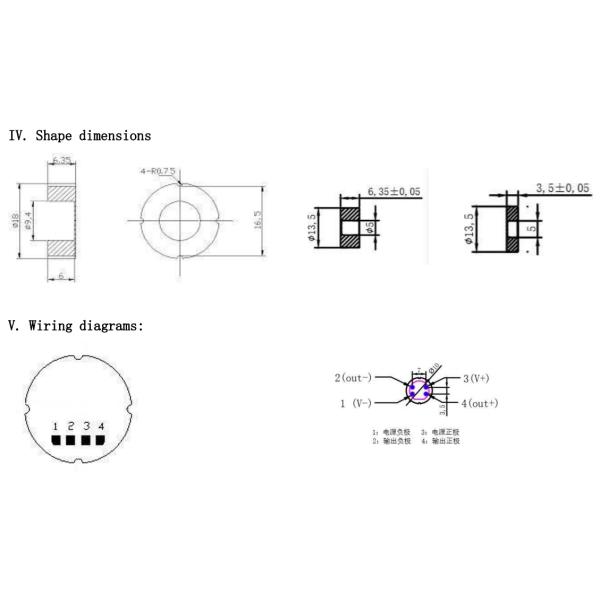

1. Позитв электричества (Vcc)
2. Недостаток выхода датчика (Vout-)
3. Отрицательное электропитание (GND)
4. Расстояние диска позитва выхода датчика (●Vout+) разбивочное (2,54 mm)
VI. технические параметры:

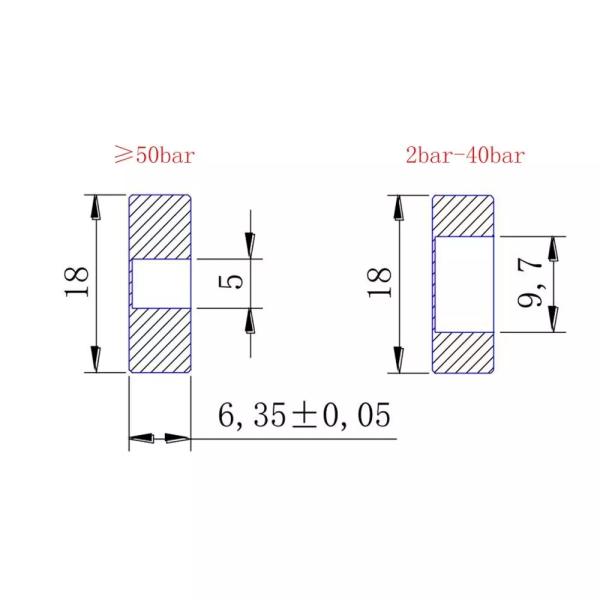

1. размеры: mm Φ18.0×6.35
2. ряд: 2 бар, 5bar, 10bar, 20bar, 50bar, 100bar, 200bar, рабочий потенциал 400bar 3.: V 5-30
время 4.Response: <1 mS="">
4. температура пользы: -40~125℃
5. Температурные характеристики: ±0.02% FS/℃ (компенсация влияния температуры 0-70℃)
6. Безопасная перегрузка: 2 раза номинальный диапазон
7. Стабильность: <0>
8. Время на ответ:<1ms>
9. температура пользы: - 40~125℃
10. Температурные характеристики: ±0.02% FS/℃ (компенсация влияния температуры 0-70℃)
11. Безопасная перегрузка: 2 раза номинальный диапазон 12. Стабильность: 12. Стабильность:<0>
цент FS/год 7, общее отношение преобразования блока:
10 ² bar=1 MPa=106 PaMPa=100 mH 2Obar=145 psibar=10.2 kgf/cm
VIII. Используйте рассмотрение:
1. ядр установлено, шайба нейлона должна быть установлена на поверхность руководства ядра для того чтобы сделать форму силы ядра и избежать нестабильность нул пунктов. Перед 2. сваривая руководство, пожалуйста подогревает тело ядра, увеличивает solderability соединения припоя, избегает топления припоя совместного в течение длительного времени для уменьшения прилипания пусковой площадки. Для заварки, не используйте никакое больше чем 60 w из утюга подсказки паяя. 3. черная часть фильма не касается, не царапается черному фильму повредит внутреннюю цепь, повреждает датчик


Применение: Переключатель давления и/или температуры + передатчик для использования в автоматизации процесса.
• Тип измерения давления: Относительный (абсолют как вариант)
• Ряды измерения давления:
• 0~1 бар, 0~10 бар, 0~25 бар, бар 0~100. 0~250 бар, 0~400 бар, бар 0~600
• Вакуум: -1… 0 баров, -1… +1 бар, -1… +10bar
• Проведение измерения давления (согласно EN62828-2: 2018):
• Гистерезис: Максимальное ±0.2% из FS
• Не-повторимость: Максимальное ±0.2% из FS BFSK
• Нелинейность: Максимальное ±0.2% FS
• Точность деятельность сверх 1 года (включая термальное смещение): Максимальное ±0.25% FS/year
• Нул ошибок выхода термальных: Максимальное ± 0.2%FS
• Ошибка выхода пяди термальная: Максимальное ± 0.2%FS
• Средства массовой информации давления: Гидравлический () хладоагента, рабочих жидкостей, масла, воды/пневматика (сжатый газ)
• Безопасность избыточного давления: MIN. 2.5x
• Разрыванная безопасность давления: MIN. 4x
• Безопасность вакуума: -1 бар
• Срок службы: 100 миллионов переключая циклы
• Рабочая температура: -40… +125 oC (включая отростчатое соединение)
• Температура хранения: -40… +135 oC
Компенсация влияния температуры: Да (-℃ 10 к℃ 70, идеально: -20℃ к℃ 85)
• Проведение измерения температуры:
• Ошибка температуры: ±0.5℃
• Ошибка стабильности температуры: Максимальное ±0.3℃ /year
• Максимальный общий диаметр: <> 18mm (с ссылкой для обработки соединения)
• Удар: 500g основало на EN 60068-2-27 DIN (1ms).
• Вибрация: 25g основало на EN 60068-2-6 DIN (10~2000Hz).
• Подача напряжения: 2 к 35Vdc
• Сигнал выхода электрический: mV (или самый рентабельный вариант)
• Время на ответ (0 до 100%):<>
• Тип соответствия: RoHS

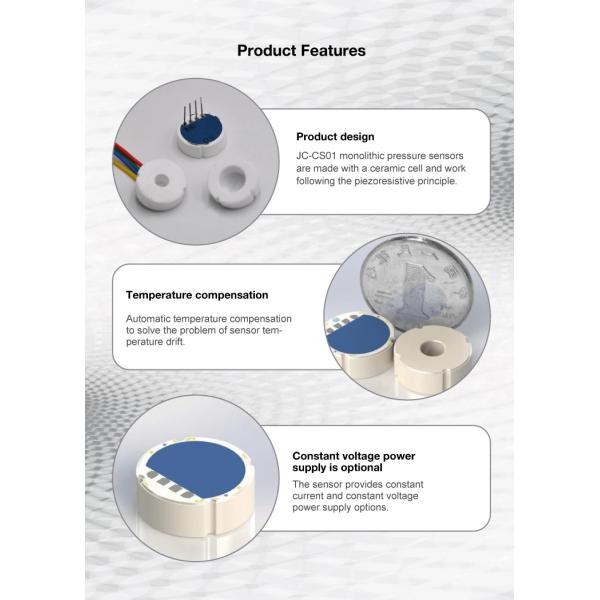

Пьезорезистивные керамические особенности sensorProduct давления
●Высокая точность и высокая стабильность
●Широкий выбор измеряя рядов
●Твердая керамическая чувствительная диафрагма
●Умный том, легкий для заключения
●Превосходные удар и сопротивляемость при колебательном движении
●Превосходное сопротивление корозии и ссадины
●Низкая цена, весьма обширный ряд применения
●Термально компенсированный, рабочая температура широкого диапазона

датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar

датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar

Пьезорезистивный керамический обзор датчика давления



Этот датчик давления серии керамический типа сух керамический пьезорезистивный датчик давления сделанный материального керамического Al2O3 96% особенной технологией, работой следовать пьезорезистивным принципом, мост Wheatstone экран напечатанный сразу на одной стороне керамической диафрагмы и противоположная сторона диафрагм можно подвергнуть действию сразу средства, который нужно измерить. Керамический узнанный материал высокой упругости, сопротивления корозии и ссадины, сильного удара и живого сопротивления, никакая дополнительная защита нормально необходима, и термическая стабильность может сделать свою рабочую температуру из -40 к 125ºC.



Эта серия имеет характеристику небольшого размера, диаметра 18mm, толщины 6.35mm, 2~400bar ряда, высокий рацион представлени-цены, оно широко была использована в различном давлени-измеряя случае. Типичные применения: управление производственным процессом, управление окружающей среды, гидравлическое давление и пневматическое оборудование, клапан и привод сервопривода, химические продукты, химическая промышленность, медицинский инструмент, и другие поля.




Пьезорезистивный керамический выбор sensorModel давления

Типичное давление (Адвокатура)

Расклассифицированное давление 2 5 10 20 30 50 100 200 400
Над давлением 4 10 20 40 60 100 200 400 600
Разрыванное давление 7 15 35 70 90 150 250 450 600



датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar

датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar





Пьезорезистивное керамическое sensorApplication давления



датчик 10 давления 14mm керамического датчика давления 18mm керамический пьезорезистивный - 300Bar

Упал свободно для того чтобы соединить нас:

Электронная почта: cherryliu@taimihk.com

Мобильный/whatsApp: +86 13538467125





вопросы и ответы





1. Q: Когда можем мы получить ответ?
Все дознания будут отвечены в течение 24 часов.
2. Q: Могу я иметь образцы?
: Да. Образец конечно ок. Мы можем даже отправить вами свободный образец и вы должны только оплатить для гонорара перевозки.
3. Q: Как насчет количестве минимального заказа?
: Мы не имеем никакой предел для MOQ, поэтому вы можете даже купить только 1 часть. Добро пожаловать для покупки образца испытать сперва.
4. Q: Как насчет сроке поставки?
: Мы отправим пробуем к вам в течение 3 дней.
Продукция на большие потребности количества 20 до 25 дней. И оно также зависит от продукта и количества.
5. Q: Как насчет условиях платежа?
: Условия оплаты: T/T, западное соединение, PayPal и L/C etc.
6. Q: Как вы отправите товары в нас?
: Мы отправим товары в вас самолетом (DHL, Federal Express, UPS, TNT) и доставка etc моря.
7. Q: Вы торговая компания или изготовитель?
: Мы в manufactory зуммера Китая
8. Q: Вы поддерживаете обслуживания OEM и ODM?
: Да, конечно поддержка. мы можем подгонять продукты согласно чертежу.
9. Q: Можете вы обеспечить управляемую цепь?
: Да, конечно уверенный.
10. Q: Можете вы разрешить технические проблемы для нас?
: Да, наша техническая команда попробует наше самое лучшее для того чтобы поддержать вас.
