DC5V UART интегрировало датчик расстояния водоустойчивой ультразвуковой пользы автомобиля датчика паркуя измеряя

Особенности ультразвукового ровного датчика:

1. Небольшой размер, легкий для использования

2. Низшее напряжение, потребление низкой мощности

3. Высокая точность

4. Сильный анти--сжимать

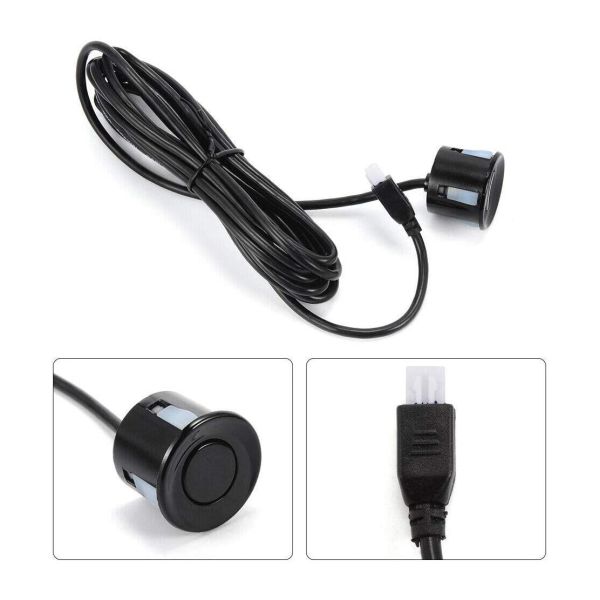

5. Интегрированный с проводом заключил водоустойчивый зонд, соответствующий для влажных, жестких случаев измерения

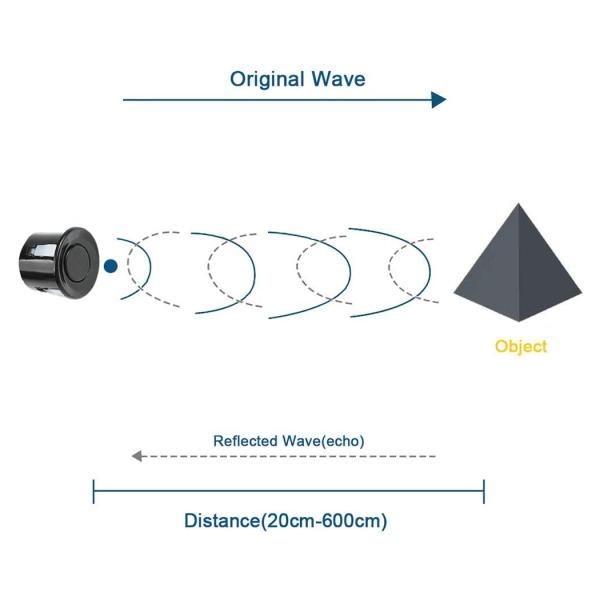

Основной принцип работы:

(1) используя IOTRIGTrigger выстраивая в ряд, к по крайней мере высокопоставленному сигналу 10us;

(2) модуля прямоугольная волна автоматически sends8A 40khz, автоматически обнаружить ли возвращение сигнала;

(3) там возвращение сигнала через oneAHigh IOECHOOutput, высокая продолжительность время от старта ультразвука к возвращению. Расстояние теста = (временя * ядровая скорость (340M/s)) /2;

Польза этого модуля проста, рот контроля сделала 10US над высоким уровнем, вами может ждать прием высокопоставленного выхода. Выход можно раскрыть время таймера, когда рот будет низким когда вы можете прочитать значение таймера, это время для расстояния времени, может высчитать расстояние. Такое непрерывное измерение цикла, которое можно измерить для того чтобы достигнуть значения вашего движения.

Электрические свойства

параметры 1.Electrical: TM-SR04T

напряжение тока 2.Operating: DC 5V

3.Quiescent настоящее: 5mA

текущая работа 4.Total: 30mA

частота излучения 5.Acoustic: 40khz

расстояние 6.Farthest: 4.5m

7.Blind: 25cm

8.Wiring: + 5V (положительное электропитание)

Trig (сторона) контроля RX

Отголосок (приемник) TX

GND (недостаток)

9.Resolution: около 0.5cm

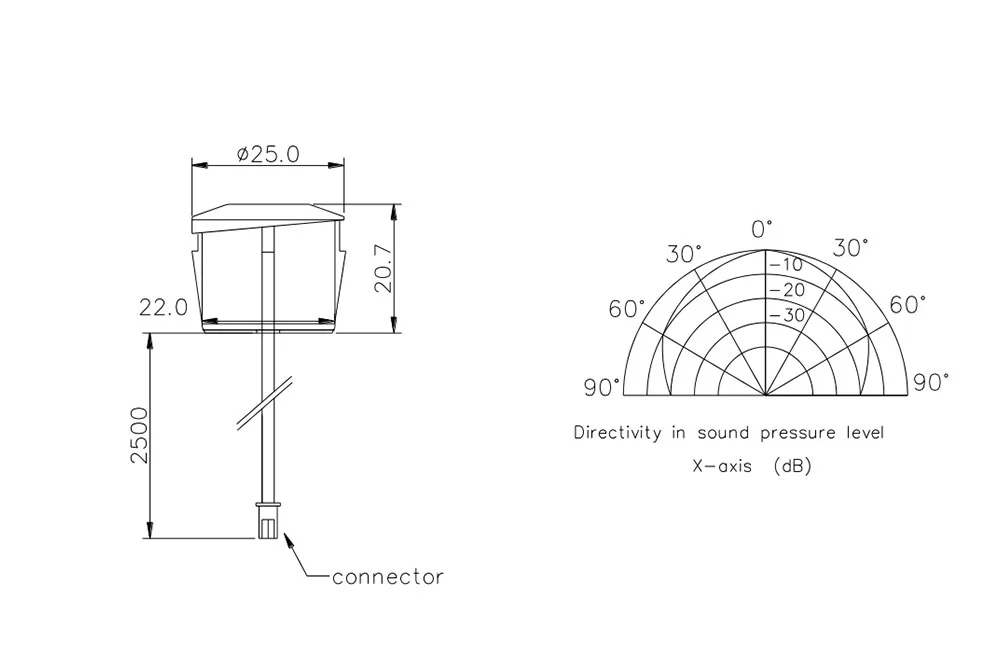

10.Angle: меньше чем 50 градусов

температура 11.Working: -10 | 70 Celsuis

температура 12.Storage: -20 | 80 Celsuis

Датчик расстояния Applicationof измеряя:

1, горизонтальный ряд;

2, избегание препоны, режим автоматического управления;

3, объекты закрывают, там восприниманы

4, контроль над трафиком;

5, безопасность, промышленный контроль;

6, искусственный интеллект, преподавательство и исследование
