зуммер магнита SMD 3v 5v мини для для оксиметра

1. ВЕРХНЯЯ ЧАСТЬ SMD PIEZO ЗВУЧИТ описание ЗУММЕРА

Зуммер электронный зонд с интегрированной структурой. Он приведен в действие напряжением тока DC и широко использован как звуча прибор в электронных продуктах как компьютеры, принтеры, копировальные машины, сигналы тревоги, электронные игрушки, автомобильная радиотехническая аппаратура, телефоны, таймеры и другие электронные продукты. Зуммер главным образом разделен в 2 типа пьезоэлектрического зуммера и электромагнитного зуммера. Зуммер представлен письмом «h» или «HA» в цепи (старый стандарт «FM», «ZZG», «LB», «JD», etc.).
1. Условия испытаний
Условия испытаний изделий: температура: 5 | 35 ℃, влажность: 45% | R.H. 85%, воздушное давление: 860 | 1060hPa.
Стандартные условия испытаний: температура: 25 ℃ ± 3, влажность: 60 воздушное давление R.H. ± 10%: 860 | 1060hPa

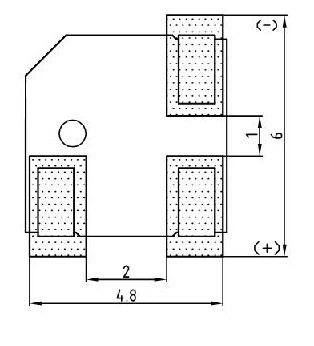

2. ВЕРХНЯЯ ЧАСТЬ SMD PIEZO ЗВУЧИТ размеры ЗУММЕРА

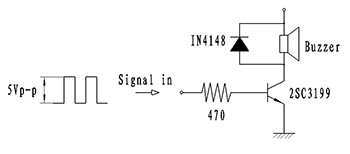

Прибор теста цепи теста

Резонирующая частота прямоугольная волна с кругом обязаностей 50%, и напряжение тока сигнала должно быть достаточно для того чтобы позволить транзистору
насытить.

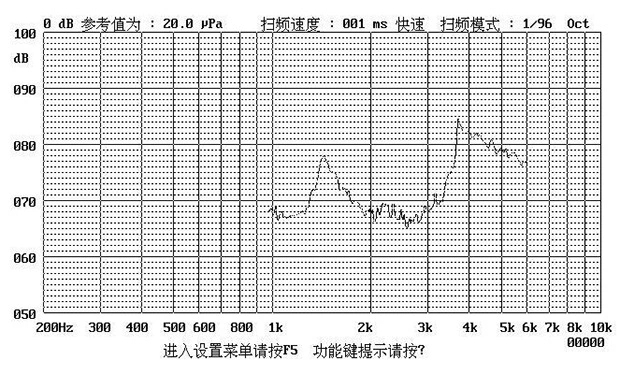

Кривая частоты откликов

В прямоугольной волне с кругом обязаностей 50% на 3Vo-p, расстояние теста 10cm

Условия паять Reflow:

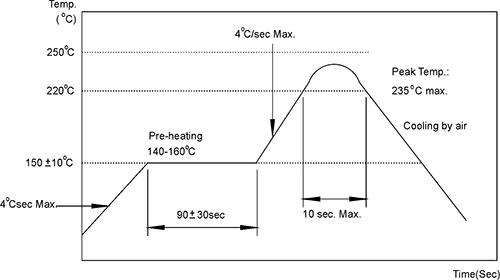

кривая a.Reflow паяя

Примечание: (1) после того как пропуски продукта через машину паять reflow, все электрические свойства должны быть сдержаны в пределах
спецификации.
(2) рабочая температура паять reflow должна находиться внутри порекомендованный ряд. Если она превышает ряд, то она может повлиять на представление продукта.

Тест надежности

После любых следующих тестов, следующим необходимо соотвествовать. Возникновение и электрическое представление (за исключением ядрового давления) не должны иметь любые дефекты или амортизацию, и ядровое давление не могут быть более менее чем 10dB минимального ядрового давления в спецификации.
6,1 определение срока службы
Установите часть теста на температуре 25 ° c ± 10 и входного сигнала прямоугольная волна частоты резонанса с расклассифицированным напряжением тока и коэффициент обязанности 1/2 для того чтобы испытать на 96 часов.
6,2 высокотемпературный тест
Часть теста хранилась на + 80 ° c на 96 часов, была принята вне и была помещена на нормальной температуре на 3 часа, и после этого была испытана.
6,3 тест низкой температуры
Часть теста хранится на температуре -30 ° c на 96 часов, принята вне и помещена на нормальной температуре на 3 часа, и после этого испытана.
6,4 тест влажности
Положите часть теста под условие температуры + 40 ℃ ± 3 и влажность 90% | 95% на 48 часов, тогда положило его на комнатную температуру для 3 часов и после этого тестов.
6,5 ударное испытание температуры
Положите часть теста под следующие условия изменения температуры: ℃ 60 ℃ → 25 1 часа 3 часа ℃ → -20 ℃ → 25 1 часа через 3 часа (1 цикл), после завершать эксперимент по цикла, продолжается после эксперимента по 1 часа одного, общего количества циклов теста: 10 циклов.
6,6 тест пола
После стандартной упаковки части теста (3 стороны и 6 сторон коробки), оно понижается от высоты 75 см на толстую деревянную доску или твердую волокнистую плиту см 5 толстую
6,7 механическое испытание на вибропрочность
Тест снова после эксперимента под следующими условиями: скорость вибрации: 1000 раз/минута; амплитуда: 1,5 mm; время: 1 час для изменения направления одной степени свободы для итога 3 степеней свободы.
примечание:
Необходимо избежать неуместных материалов от входа продукта, как магнитные материалы, расстворимые в воде материалы, коррозионные газы, etc. потому что эти неуместные материалы повлияют на электрическое представление продукта.

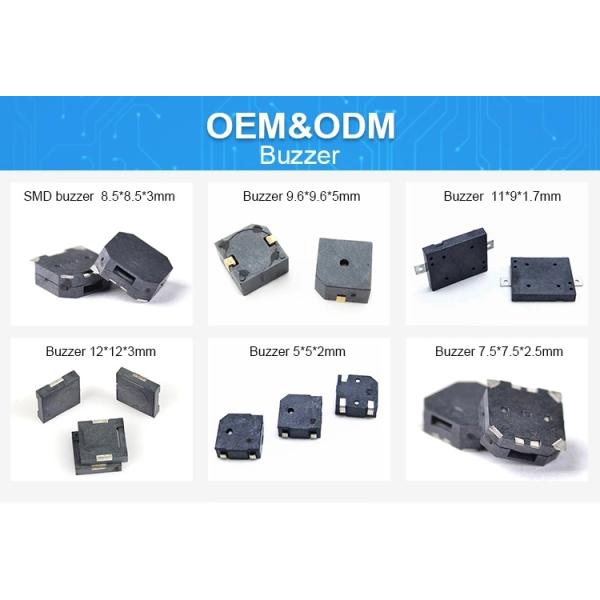

PIEZO ВЕРХНЯЯ ЧАСТЬ 3.SMD ЗВУЧИТ ЗУММЕР связала продукты
