Полностью автоматический генератор сухого воздуха Сушить и очистить воздух Точка росы от -55 до -75 °C

1. Функция
Sino-NSH ADK dry air generator is designed to provide high-purity dry air with a dew point of up to -55℃~-75℃ for large power equipment such as transformers and reactors during installation and maintenanceОн может заменить традиционные методы сушки, такие как циркуляция горячего масла, добавление азота и пылесосывание для сушки внутренней части трансформатора, на которую не влияет влага в воздухе.и эффективнее, экономичны, безопасны и экологически чисты.
Это устройство подходит для внутренней работы больших трансформаторов и предназначено для обеспечения безопасности операторов.предотвращает проникновение внешней атмосферы при высокой сухостиОн может избежать несчастных случаев, вызванных внутренними операторами из-за потоотделения, проводимости и удушья из-за недостатка кислорода, и обеспечить безопасность внутренних операций трансформатора.

1. Удаление влаги из воздуха. Предел температуры росы обрабатываемого воздуха может быть ниже -80°C.
2. Удалять частицы из воздуха.
3. Заменить сушку наполнения азотом или циркуляцию горячего масла во время ночной конструкции трансформатора.
4. Во время установки и обслуживания трансформатора обеспечивать сухость воздуха внутри трансформатора.
5. Наполните баллон сухим воздухом.

2. Применение
При использовании генератора сухого воздуха серии ADK для установки и обслуживания силового оборудования на него не влияют изменения внешних климатических условий,особенно для ночных операций. Он просто должен запечатать фланцы и заполнить сухой воздух до 0.02-0.03Mpa. Нет необходимости добавлять масло, пополнять азот, или пылесосать.реакторы и другое энергетическое оборудование не будут подвержены воздействию влаги, что значительно сокращает рабочую нагрузку, сокращает срок строительства и улучшает качество монтажа и обслуживания.Генератор сухого воздуха серии ADK также подходит для сушки воздухом и циркуляционной сушки на складахОн также подходит для сушки азота, водорода генераторов и оборудования SF6.

3Принцип.
Атмосфера поступает в резервуар для хранения газа через воздушный компрессор, и большая часть воды сжимается и сжижается, а затем выводится через отводный клапан.Затем он попадает в холодильный сушилку, водяной пар конденсируется в воду, и воздух высушивается во второй раз; затем он входит в адсорбционный сушильщик для третьей сушки, адсорбирует оставшуюся следовую воду,и затем проходит через высокоточный воздушный фильтр к оборудованию, которое нуждается в сухом газе.

4. Структура
Генератор сухого воздуха ADK представляет собой мобильный генератор сухого воздуха высокой чистоты, в основном состоящий из системы источника воздуха, системы сушки на заморозке, системы сушки адсорбцией,система фильтрации воздуха и система интеллектуального электрического управления PLC.
Состав системы источника воздуха: она состоит из фильтра пыли, винтового компрессора воздуха, радиатора (охлаждения воздуха), сепаратора воздуха и воды и фильтра, и выпускает чистый газ без масла.
Состав системы сушки на заморозке: это устройство в основном использует полностью закрытый высокотемпературный компрессионный холодильник.имеющий стабильные и надежные характеристики и способный получать большую мощность охлажденияСистема имеет импортные полностью закрытые компрессорные агрегаты, воздушные теплообменники, испарители, воздуховодосепараторы и тонкие фильтры.хладагент R22 сначала проходит через полностью закрытый высокотемпературный компрессор для сжатия и охлаждения, охладитель, осушитель и электромоторный клапан, и наконец возвращается в холодильный компрессор через испаритель, и получает низкотемпературную среду 0-5 °C внутри испарителя.
Электрическое управление: основная электрическая часть управления использует Schneider Electric; электрическая производительность всей машины стабильна, безопасна и надежна.

5Спецификации.

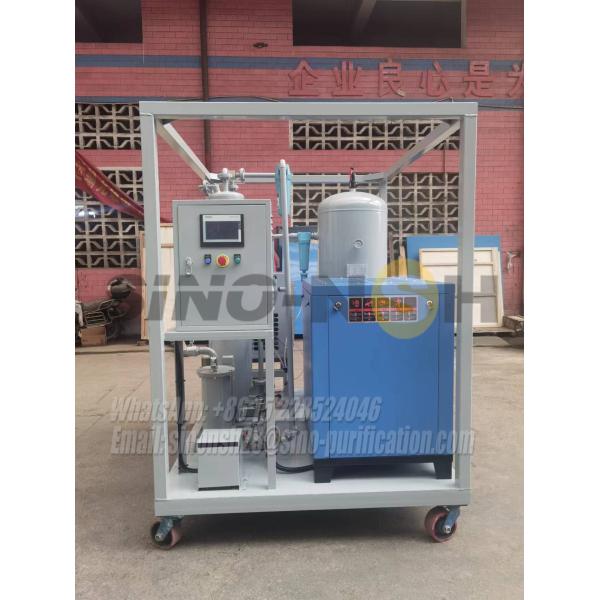

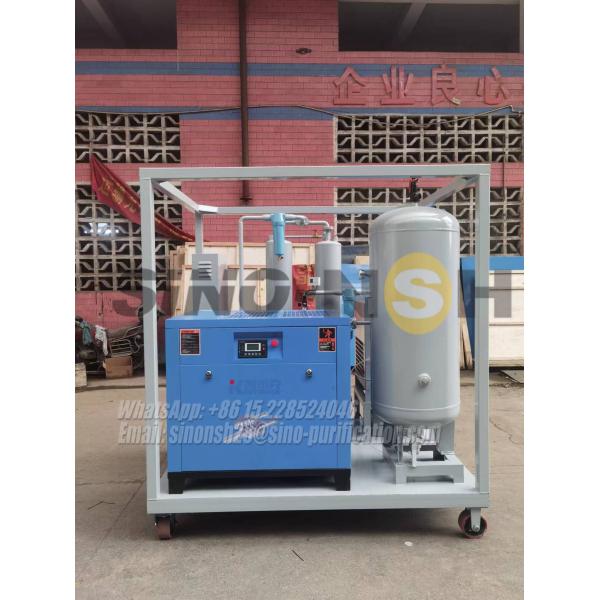

6Ссылка на картинку
