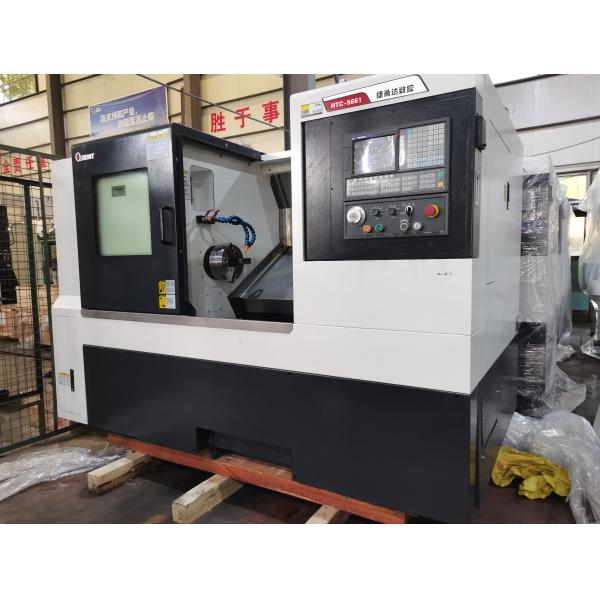

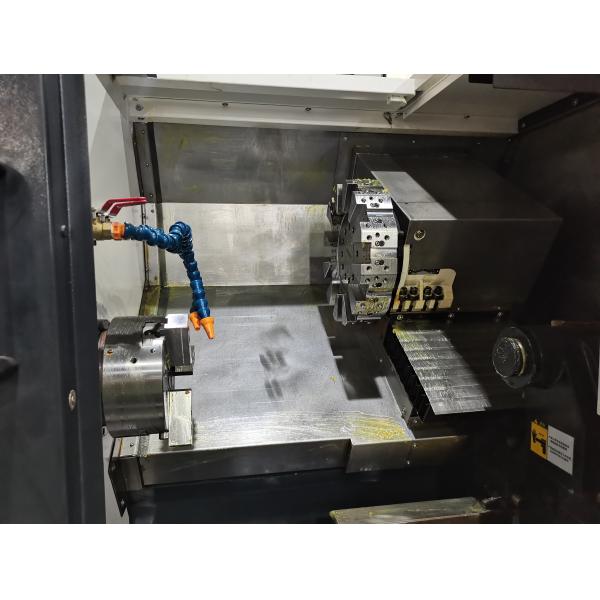

ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая
Спецификации
Номер модели :
HTC-5661
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
L/C, T/T
Способность поставки :
1000 наборов/год
Срок поставки :
Переговоры
Упаковывая детали :
ДЕРЕВЯННОЕ PALLTES/ДЕРЕВЯННЫЙ СЛУЧАЙ
Максимальный диаметр качания над кроватью (mm) :
560
Максимальный обрабатывая диаметр над скольжением :
190
Максимальная обрабатывая длина :
500/465/300 (оборудованный с башенкой электрического инструмента)
Форма шпинделя :
A2-6 (8")/A2-8 (10")
Тариф мотора шпинделя :
11kW
Скорость вращения шпинделя Макс :
4200/3000
Диаметр отверстия шпинделя :
66/87
Диаметр Адвокатуры :
52/75
X перемещение оси :
230
Перемещение оси z :
610
Высота башенки инструмента разбивочная :
100
Диаметр рукава Tailstock :
80
Перемещение рукава Tailstock :
80
Перемещение Tailstock максимальное :
450
Описание

Характеристики:



1. Отливка склонной кровати объединенная, рельс 2 осей, соответствующий для подвергать механической обработке высокой точности



2. Рельс высокой точности Тайваня, обеспечивает стабильность точности



3. Примите шпиндель точности Тайваня высокоскоростной, подшипники точности Японии



4. Опционный твердый или неубедительный гидравлический цыпленок, гидравлическая станция (Тайвань опционный) и цилиндр масла (Тайвань)



5. Опционная машина удаления обломока цепной плиты автоматическая



6. Установите систему GSK





Параметры покрывают:

Модель HTC-5661 (шпиндель A2-6) HTC-5661 (шпиндель A2-8)
Максимальное качание над кроватью 560mm 560mm
Максимальный поворачивая диаметр на экипаже 190mm 190mm
Максимальная режа длина 500mm 500mm
Перемещение оси X/Z Ось x 230mm Ось x 230mm
Ось z 610mm Ось z 610mm
Путь соединения оси X/Z Соединение направления Соединение направления
Точность положения оси X/Z 0.004/0.006mm 0.004/0.006mm
Питание оси X/Z быстрое Ось x 20m/min 20m/min
Ось z 20m/min 20m/min
Шпиндель скорость вращения шпинделя (stepless) 4200rpm 3000rpm

Тип шпинделя главный

(цыпленок переменчив)

 A2-6 A2-8
Диаметр расточки шпинделя 66mm 87mm
Максимальный диаметр бара 52mm 75mm
Тариф мотора шпинделя 11kw 11kw
Гидравлический диаметр цыпленка 8'' 10''
Запас кабеля Диаметр Quill 80mm 80mm
Перемещение Quill 80mm 80mm
Перемещение Tailstock максимальное 450mm 450mm
Конусность quill tailstock MT4 MT4
Башенка инструмента Номер инструмента башенка инструмента 12T башенка инструмента 12T
Высота башенки инструмента разбивочная 100mm 100mm
Размер 2550*1760*1900mm 2550*1760*1900mm
Вес 3200kgs 3200kgs


Стандартные аксессуары:



1. Мотор шпинделя системы управления и сервопривода 11kw GSK980TDI, шпиндель A2-6

2. Шпиндель 4200rpm Тайваня, импортированный подшипник

3. Линейный ведущий брус

4. Тайвань 8" неубедительный гидравлический цилиндр цыпленка и масла

5. Китайская гидравлическая станция

6. башенка инструмента сервопривода 12 положений, гидравлический tailstock

7. Полностью закрытая крышка

8. Автоматическая система смазки

9. Система охлаждения

10. Блок руки

11. Работая свет

12. Ручной tailstock

13. Технические документы



Опционные аксессуары:



1. Система SYNTEC 22A и мотор сервопривода, и SYNTEC соответствовали мотору шпинделя

2. FANUC OITF (5) система

3. 8" неубедительное гидравлическое изменение цыпленка до 10" неубедительный гидравлический цыпленок







Обзор:

ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая



ось x машины токарного станка CNC кровати скоса мотора шпинделя 4200rpm гидравлическая





Основные части клеймят:

Никакой Имя Завод Первоначальное место Примечание
1 Тело машины СОЕДИНЕНИЕ Китай
2 Система управления FANUC Япония
3 Мотор оси X/Z SYNTEC Тайвань
4 Привод оси X/Z FANUC Япония
5 Шпиндель КОРОЛЕВСКИЙ Тайвань
6 Мотор шпинделя сервопривода CTB Китай
7 Винт шарика THK Япония
8 Линейный guideway THK Япония
9 Соединение R+W Германия
10 Система смазки HERG Рискованое начинание Китая и Японии
11 Система охлаждения ROCOI Китай
12 Трансформатор FUJIE Китай
13 Основной пневматический элемент AirTAC Тайвань
14 Основной электрический элемент Schneider Рискованое начинание Китая и Франции
15 DC stablized сила MW Тайвань
