Тип CNC портала гравируя филировальную машину для прессформы металла делая шпиндель моторизованный 24000rpm
Тип CNC портала гравируя филировальную машину для прессформы металла делая шпиндель моторизованный 24000rpm
Спецификации
Номер модели :
CM-650C
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
L/C, T/T
Способность поставки :
1000 SETS/YEAR
Срок поставки :
Переговоры
Упаковывая детали :
ДЕРЕВЯННОЕ PALLTES/ДЕРЕВЯННЫЙ СЛУЧАЙ
размер таблицы :
600*500mm
Перемещение оси X/Y/Z :
600/500/310mm
Ширина портала :
700mm
Скорость вращения шпинделя (электрический шпиндель :
24000/18000*/3000*rpm
Тариф мотора шпинделя :
5.5/7.5KW
Размер :
1880*1800*2645/1880*2326*2645
Максимальная нагрузка таблицы деятельности :
300KGS
Описание

Характеристики продукта:

1. Guideways 3-направления X/Y/Z линейные guideways. Стандартная скорость трехосное быстрое переднего 10m/min, и CM650B можно также специально соответствовать 24m/min.


2. После анализа конечного элемента, структура тела машины сделана высококачественной отливки песка смолы, которая имеет высокую точность, стабильность и ригидность, и может все еще поддерживать стабильность обрабатывать на высокой скорости

3. Коробка шпинделя принимает структуру фланца, которая улучшает режа ригидность шпинделя и увеличивает представление анти--столкновения шпинделя

4. Соединение, подшипник, винт шарика и другие ключевые компоненты сделаны аксессуары точности бренда Германии, Японии и Тайваня качественные для обеспечения стабильности качества машины

5. Стандартная конфигурация электрический шпиндель ER25/ER32/24000. Тип журналы шпинделя BT30 и бамбуковый шляпы 12 инструмента можно установить. Защитные крышку и систему вентиляции крыши можно установить осуществить полностью герметизируя защитную обработку.



Спецификация:





Модель CM650C
Размер таблицы mm 600*500

Перемещение		 Долгота (x) mm 600
Crossward (y) mm 500
Вертикаль (z) mm 250
Ширина портала mm 760
Расстояние между шпинделем
нос и таблица		 mm BT30 (тип 5.5KW/7.5kw фланца): 110-420
Расстояние между шпинделем
центр и столбец		 mm 240
Слот таблицы работы t (никакой, - Size*Pitch) Mm 5-18*100
Шпиндель Диаметр рассрочки mm Φ125
Скорость вращения rpm 24000
Конусность   BT30
Мотор kw 7,5
Максимальный вращающий момент Nm 3,9

Трехосный
 		 Речной порог
двигать
скорость		 Долгота (x) m/min 10
Crossward (y) m/min 10
Вертикаль (z) m/min 10
  Максимальный вращающий момент NM 5,39
Мотор сервопривода Kw 1,3
Резать питание m/min 8
Опционный аксессуар
Журнал инструмента
(тип зонтика)		 Емкость инструмента T 10
Максимальные диаметр/длина/вес инструмента mm/mm/kg 16/200/8
Время изменения инструмента s 8
Располагающ точность (X/Y/Z) mm 0.006/0.006/0.005

Размер (L*W*H)
mm		 1850*1930*2560
2380*1930*2560
(с журналом инструмента)
Чистый вес килограммы 3300
Максимальная нагрузка таблицы килограммы 500





Стандартные аксессуары:
1. шпиндель 5.5kw/θ125/24000rpm CM650B, ER25;
2. система управления Тайваня LNC 5800;
Мотор сервопривода осей абсолюта 3 Японии YASKAWA;
Винт шарика точности Тайваня C5 вровень;
3 подшипник уровня Японии NSK P4 осей;
Guideway Тайваня HIWIN/PMI линейный;
Соединение Германии;
3. цыпленок ER25; тиски; зажимать набор; маслянный охладитель spindler;
4. пневматическая система;
5. автоматическая система смазки;
6. система охлаждения части работы;
7. Система отражения кодировщика 3 осей внутренняя;
8. блок руки;
9. интерфейс;
10. предупредительный световой сигнал;
11. работая свет;
12. Инструмент и toolbox;
13. Технические документы
 		 Опционные аксессуары:
1. устанавливать инструмента Японии;
2. изменение шпинделя ER25 к BT30;
3. журнал инструмента 10T (с шпинделем BT30);
4. изменение шпинделя ER25/5.5KW к шпинделю ER32/7.5KW
5. Это может быть сухой машиной графита (но добавить крышку screww шарика; полностью закрытая крышка; высокий защитный чехол; оборудование промышленной пыли чистое)

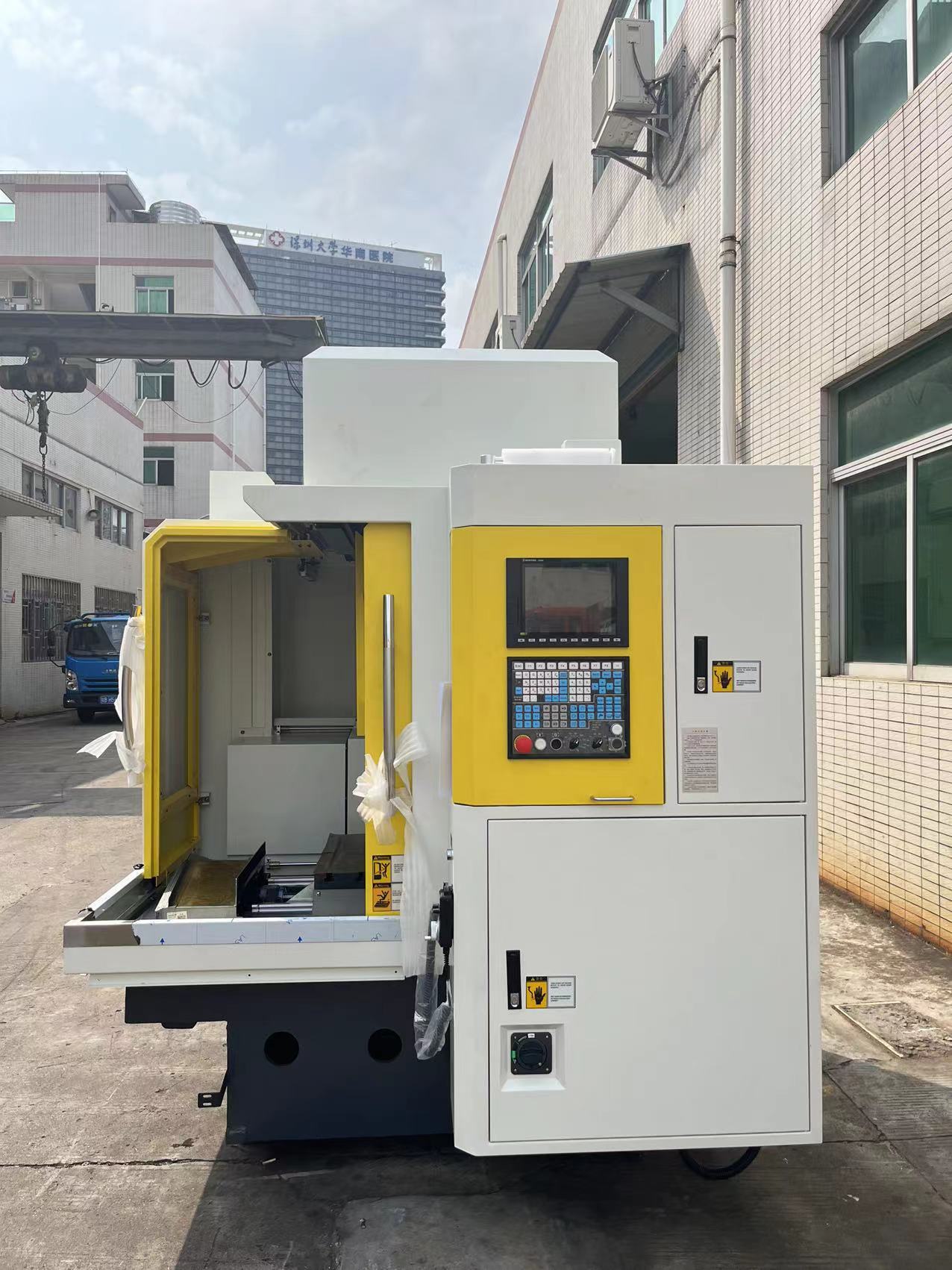

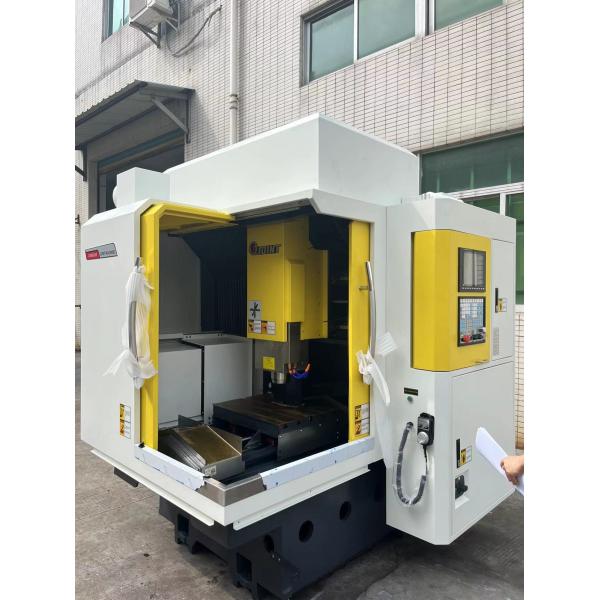

Обзор:



Тип CNC портала гравируя филировальную машину для прессформы металла делая шпиндель моторизованный 24000rpm



Тип CNC портала гравируя филировальную машину для прессформы металла делая шпиндель моторизованный 24000rpm



Пакет:







Тип CNC портала гравируя филировальную машину для прессформы металла делая шпиндель моторизованный 24000rpm



Тип CNC портала гравируя филировальную машину для прессформы металла делая шпиндель моторизованный 24000rpm
