Устройства для пневматических насосов с большой грузоподъемностью для цементного силоса

Введение продукта:

Принцип насоса с пневматическим транспортировочным силосом плотной фазы под положительным давлением типа PCD
Существует два способа разгрузки для силосных насосов, наиболее часто используемым методом является разгрузка на дне.или другими методами; Установка флюидизированной нагнетательной пластины (слоя) внизу может позволить выпустить материал из верхней части резервуара.Распределение транспортируемого газа на различных входных плоскостях в баке зависит от свойств транспортируемого материала..

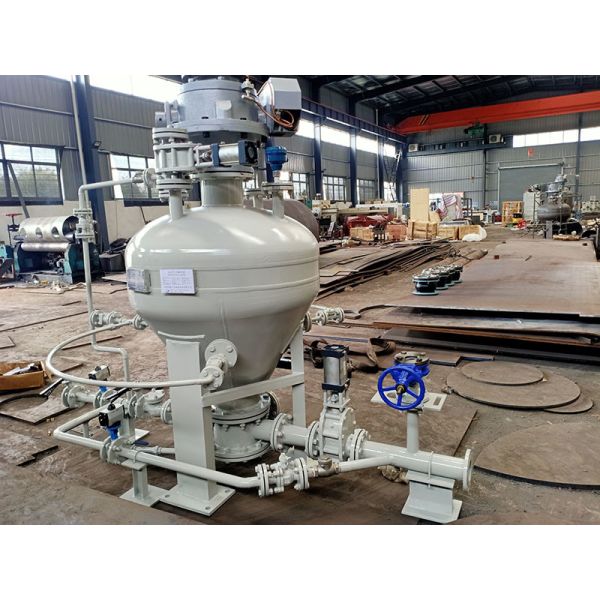

На рисунке показано стандартный силосный насос с впускными и выпускными клапанами, трубопроводами доставки материала, трубопроводами ввода воздуха и силосом.Перед подачей силового насоса, силос заполняется транспортируемым материалом, и все клапаны закрываются.
(1) Откройте клапан подачи и выпускной клапан, и насос контейнера будет питаться при атмосферном давлении, пока горизонтальный уровнемер не отправит сигнал, указывающий на полный контейнер;
(2) Закройте клапан подачи и выпускной клапан, а затем откройте клапан высокого давления воздуха для давления резервуара;
(3) Когда рабочее давление достигнуто, откройте клапан подачи воздуха и клапан выпуска, и материал начинает подаваться;
(4) Конвейерный конец отображается переключателем давления, габаритом или реле времени.чтобы весь сжатый воздух использовался для очистки конвейера; одновременно открывайте выпускный клапан, чтобы снизить давление внутри резервуара до нормального давления.
После того, как один цикл работы завершен, другой цикл продолжается.
Принцип работы электрического шлюзового клапана заключается в том, чтобы получать команды управления и электрически открывать шлюзовый клапан для выброса пепла.

Основные характеристики пневматического силосного насоса с плотной фазой под положительным давлением типа PCD
1 Большая грузоподъемность: > 300 т/ч;
2 Длинные расстояния: > 2000 м;
3 Низкое энергопотребление: < 3,8 кВт·ч/т·км;
4 Низкий износ: срок службы трубопровода>10 лет;
5 Низкая скорость: начальная скорость 6-10 м/с;
6 Высокое соотношение смешивания: > 30 кг/кг;
7 Гибкое устройство процесса, без пыли, высокая скорость работы, меньшие инвестиции по сравнению с механической транспортировкой и более низкие затраты на обслуживание

Область применения
Пневматическое транспортировочное оборудование и системы PCD широко используются в таких отраслях промышленности, как строительные материалы, химикаты, горнодобывающая промышленность, энергетика и металлургия.сырье, летящий пепел, гидратированный известняк, сухой выброс шлаков карбида кальция, шлаковый порошок, стальной шлаковый порошок, угольный порошок, порошок оксида алюминия, порошок боксита, порошок фосфора, порошок пирофилита,и органический кремний в порошке.

Таблица параметров пневматических насосов большой вместимости

Таблица параметров пневматической насосной корзины для транспортировки на большие расстояния

Таблица параметров насоса для пневматической конвейерной корзины с обычной сеткой

Таблица параметров пневматического бункерного насоса малого размера
