Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008
Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008
Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008
Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008
Спецификации
Номер модели :
EV222
Место происхождения :
Китай
Количество минимального заказа :
1SET
Срок поставки :
45 рабочих дней
Упаковывая детали :
Международный деревянный случай
Описание

Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008





Диаграмма основного блока оборудования

Система испытаний вибрации состоит из четырех основных компонентов (показано на рисунке А-1):

  • Шейкер
  • Усилитель мощности
  • Прохладительный вентилятор
  • Система измерения и контроля
    • Ускорители и кабели
    • Усилитель заряда, в зависимости от типа акселерометра.
    • Система управления, иногда включающая программное обеспечение для анализа данных

Конфигурация оборудования



Положение Конфигурация Качество.
1) Вибрационный шейкер
  Шейкер A20S34 (включая пневматический контроллер централизации) 1 комплект
  Вентилятор B752S (включая глушитель и канал) 1 комплект
  Расширитель головки VT80CM 1 комплект
  Горизонтальный стол HG80M 1 комплект
2) Усилитель мощности
  LA20K Усилитель мощности ((включая полевое питание) 1 комплект
3)

Контроллер вибрации...Вице-президент02

(включая аппаратные и управляющие функции Программное обеспечение CDS


  Ускоритель (включая кабель BNC-M5 длиной 7 м с низким уровнем шума) 2 комплекта
  Компьютер(включая клавиатуру, мышь и монитор) 0 наборов
4)

Документация

Руководство по эксплуатации, перечень упаковки

 1 комплект
5) А.Сессории
  Инструменты обслуживания 1 комплект
  Стандартные запасные части 1 комплект




Спецификация



Спецификации шейкеров
Пик синуса (Pk) 2400Kg.f пик (24KN)
Случайный (RMS) 2200Kg.f rms (22KN) @ISO5344
Шок (Pk) 4400Kg.f пик (44KN) @6ms
Используемая частота DC ≈ 3000 Гц
Максимальное смещение (п-п) 51 мм.
Максимальная скорость 2 м/с
Максимальное ускорение Синус:100 г (980 м/с)2);случайная: 60 г (588 м/с)2)
Вертикальная поддержка груза 400 кг

Корпусная суспензия натуральная

Частота (ось тяги)

 менее 2,5 Гц
Диаметр арматуры Ф340 мм
Масса арматуры Около 24 кг.

Основной резонанс

Частота (голая таблица)

 2,600 Гц (номинально) +/- 5%

Присоединение нагрузки

Точки (стандарт)

 21 Нержавеющая сталь M10 Вставки
Плотность отходящего потока < 10 гауссов
Допустимая частичная сила 500.N.M.
Размеры шейкера 1190 ммЛ×860 ммД×1060 ммГ
Спецификации усилителя мощностиLA20K
Номинальная производственная мощность 22 кВА
Соотношение сигнала к шуму Более 65 дБ
Эффективность усилителя Более 90%
Общие размеры усилителя 650 ммЛ×920 ммД×1780 ммГ

Основные особенности


1) Прочная система подвески и направление линейного движения, сильная грузоподъемность, хорошие функции направления, высокая стабильность.
2) воздушная подушка центра нагрузки с высокой статической жесткостью и низкой динамической жесткостью, высокой грузоподъемностью, идеальной производительностью при изменении амплитуды.
3) Высокоэффективное переключение питания класса D, пиковый ток 3-сигмы, низкое потребление энергии и минимальное гармоническое искажение.
4) Быстрая самодиагностика с безопасным перекрытием, высокая надежность безопасности
5) Устройство изоляции воздушных подушек от ударов для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение проницаемости вибрации
6) Платформы горизонтального и вертикального расширения для различных применений
7) Простая работа контроллера


Обслуживание клиентов

Предпродажи:

  • Техническая консультация: метод испытаний, планирование и предложения лаборатории.
  • Выбор оборудования: схема отбора, FAQ.
  • Схема тестирования продукта.


Продажи:

  • Общение с клиентами и отчеты о ходе.
  • Руководство по предварительной подготовке к установке, вводу оборудования в эксплуатацию и испытанию.
  • Калибровка (когда требуется проверка третьей стороной).


Послепродажное обслуживание:

  • Техническая подготовка: эксплуатация оборудования, ежедневное обслуживание, диагностика и устранение неисправностей.
  • Планируемое обслуживание на месте: обнаружение проблемы как можно скорее для устранения оборудования и антропогенных опасностей.Это обеспечивает долгосрочную и стабильную работу оборудования, а также предоставление новейшей технической информации..
  • Техническая поддержка: специальные платные услуги предоставляются в соответствии с потребностями клиента.

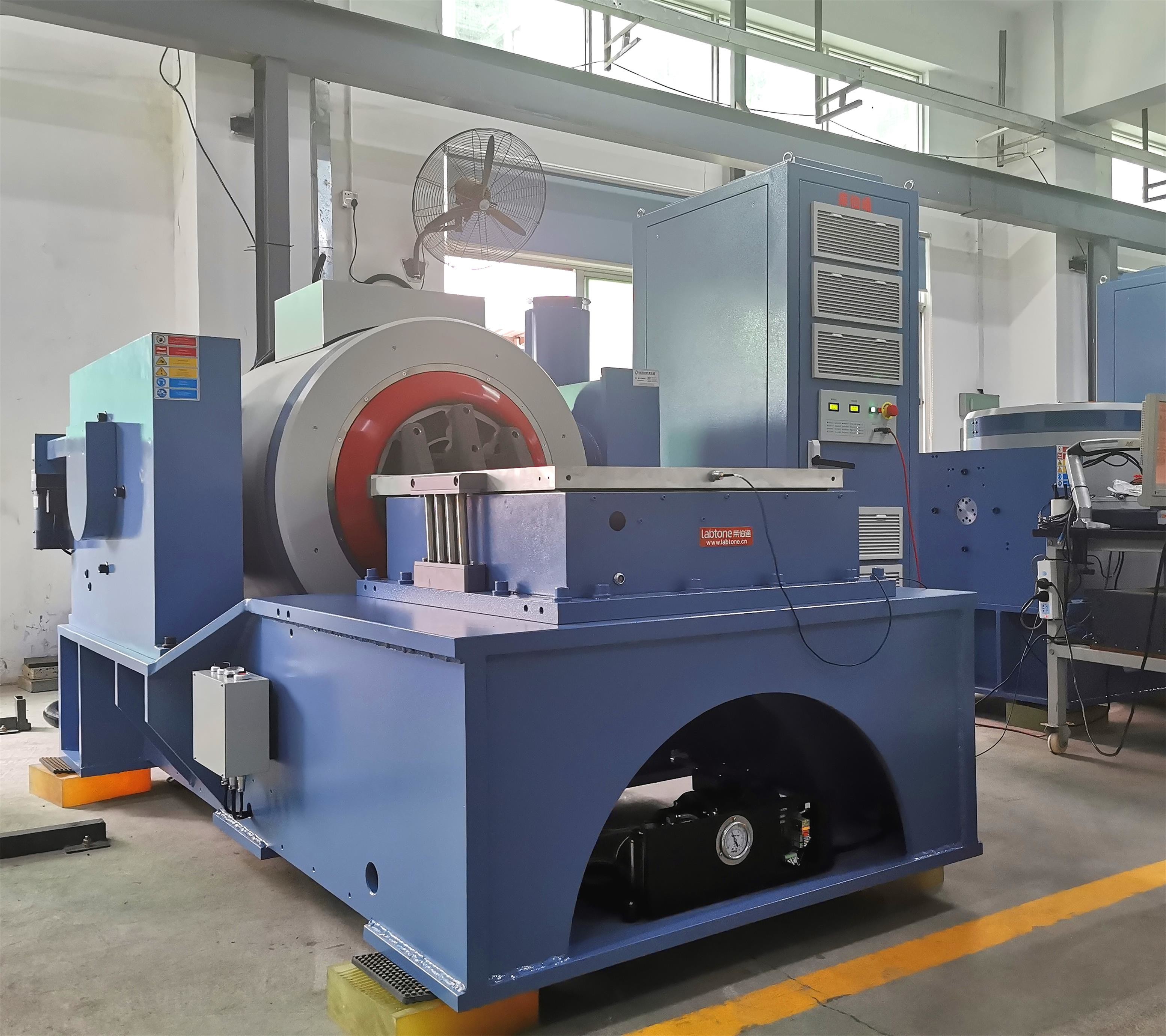

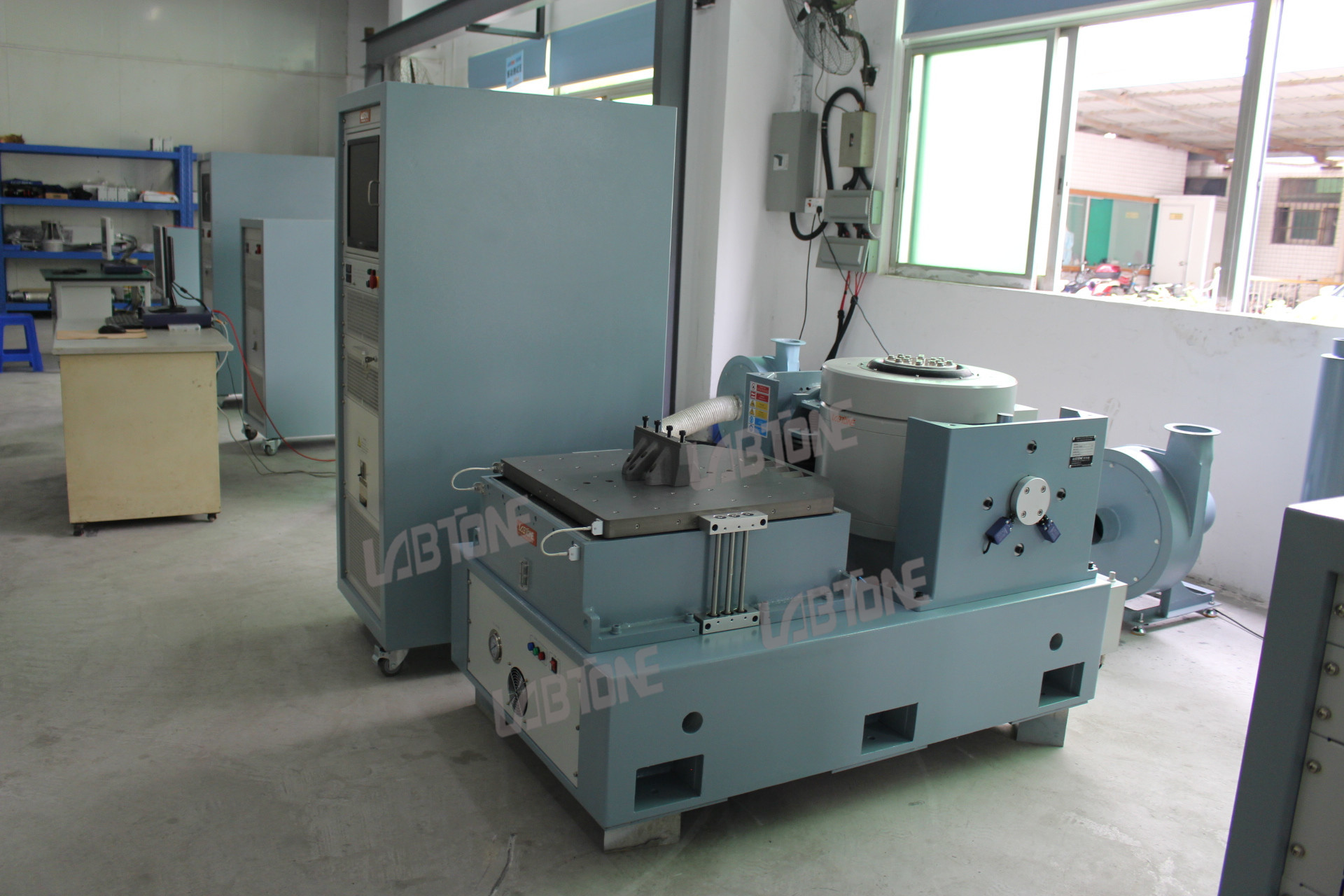

Детальные изображения:

Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008



Система электродинамического вибрационного шейкера 22 кН, соответствующая IEC60068-2-27:2008
