Синус и случайная система испытания на вибропрочность с регулятором для MIL-STD 810F
Синус и случайная система испытания на вибропрочность с регулятором для MIL-STD 810F
Синус и случайная система испытания на вибропрочность с регулятором для MIL-STD 810F
Синус и случайная система испытания на вибропрочность с регулятором для MIL-STD 810F
Синус и случайная система испытания на вибропрочность с регулятором для MIL-STD 810F
Синус и случайная система испытания на вибропрочность с регулятором для MIL-STD 810F
Спецификации
Номер модели :
EV230
Место происхождения :
Dongguang, Китай
Количество минимального заказа :
1 набор
Условия оплаты :
T/T, L/C
Способность поставки :
15 наборов/месяц
Срок поставки :
45 рабочих дней
Упаковывая детали :
Случай переклейки с упаковкой вакуума
Максимум. синусоидальная сила :
3000 кг.ф (30 кН)
Вертикальная полезная нагрузка :
500 кг
Максимальное ускорение :
100 г
Силовое питание :
AC 380V 50Hz
Размер шейкера :
1290 x 1010 x 1400 мм (LxDxH)
Диаметр Armature :
Ф440 мм
Описание





Система испытаний синусовых и случайных вибраций с контроллером согласно MIL-STD 810F





Введение:

Целью вибрационного испытания может быть одно вибрационное испытание функции окружающей среды или испытание вибрационной долговечности, или несколько вибрационных испытаний могут проводиться одновременно,Например, оценка прочности конструкции., оценка приспособляемости приборов и оборудования к вибрационным воздействиям, а также проверка динамических характеристик образцов, проверка уровня сборки процесса и т.д.



Условия испытания, как правило, включают диапазон частот испытания вибрации, величину вибрации, длительность вибрации, направление вибрации, тип вибрации (синусоидальные вибрации,случайные вибрации или смешанные вибрации) и пределы допустимости испытаний. Решить, следует ли проводить испытание в одном направлении ((И, при необходимости, порядок испытаний в направлениях X, Y и Z) или в трех направлениях одновременно.



Спецификации шейкераVG3000-50
Пик синуса (Pk) Пик 3000 кг.
Случайный (RMS) 3000Kg.f r.ms @ISO5344
Шок (Pk) Пик 6000Kg.f @ 6ms
Используемая частота 1-3000 Гц
Максимальное смещение (п-п) 51 мм.
Максимальная скорость 2 м/с
Максимальное ускорение Синус: 85G (883 м/с)2);случайный: 60G (588 м/с)2)
Вертикальная поддержка груза 500 кг

Корпусная суспензия натуральная

Частота (ось тяги)

 менее 2,5 Гц
Диаметр арматуры Ф440 мм
Масса арматуры 35 кг

Основной резонанс

Частота (голая таблица)

 2,400 Гц (номинально) +/- 5%

Присоединение нагрузки

Точки (стандарт)

 16 Вставки из нержавеющей стали M10
Плотность отходящего потока < 10 гауссов
Допустимая частичная сила 500.N.M.
Размеры шейкера 1290 x 1010 x 1400 мм (LxDxH)
Вес шейкера Около 2600 кг.
Спецификации усилителя мощностиЮАР303
Номинальная производственная мощность 30 кВА
Соотношение сигнала к шуму Более 65 дБ
Эффективность усилителя Более 90%
Общие размеры усилителя 650 x 920 x 2100 мм (LxDxH)
Защита от блокировки ●Ввод сверх/под напряжением ●Логическая ошибка ●Вывод сверх напряжения/тока ●Сила управления ●Внешнее ●Напряжение масла в трещине ●Модуль O/T ●Температура трещины ●Путешествие трещины
ШейкерУправляющийСпецификации VCS4X-2
Оборудование ((КАЗИНА)

2 Аналоговые входные каналы

1 Канал привода

300 МГц DSP-обработка

Ethernet или USB порт Подключение к ПК

-20~60°C Рабочая температура Структура без вентилятора для уменьшения фонового шума

160 дБ / октава Фильтр противопоглощения

24-битный ADC/DAC, динамический диапазон менее 120 дБ

102Скорость отбора проб на 0,4 кГц, диапазон частот 40 кГц

Плавучая земля уменьшает площадь
Функции управления ● Базовый случайный,● Свернутый синус,● Классический шок,
Конфигурация ПК:

● ACER PC

ОС Windows 7/ 8 и порт Ethernet и 5 портов Usb2.0

Рекомендуются Microsoft Word / Excel и PDF.
Ускорители управления

● Режим: LAB24110

Диапазон частот: 5000 Гц

Чувствительность: 30 +/- 10% pC/g

Температурный диапазон: от -40 до 160°С

Включая длину 10M, низкого шума кабеля из ПВХ "BNC-M5"





Другие модели:EV203-EV220



Модель EV203 EV206 EV210 EV220
Вибрационный генератор VG300/40 VG300/50 VG1000/50 VG2000/50
Частота ((Hz) 2-2500 2-3000 2-3000 2-2500
Максимальная выходная сила ((kg.f) 300 600 1000 2000

Максимальное перемещение

(мм п-п)

 38 50 50 50
Максимальное ускорение ((g) 100 100 100 100
Максимальная скорость ((см/с) 120 200 200 200
Полезная нагрузка ((kg) 120 200 300 400
Масса арматуры ((kg) 3 6 10 20
Диаметр арматуры ((мм) φ150 φ200 φ240 φ320
Способ охлаждения Принудительное охлаждение воздухом
Масса вибрационного генератора ((kg) 460 920 1100 1600
Размер генератора вибрации L*W*H(MM) 750*555*670 800*600*710 845*685*840 1200*870*1100
Усилитель мощности Амп3к Ампер 6к. Ампер 12к Ампер 22к.
Способ охлаждения Принудительное охлаждение воздухом
Масса усилителя мощности ((kg) 250 320 350 500
Размер усилителя мощности L*W*H(MM) 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Полезность
Требования		 3-фазный AC380V ± 10% 50Hz
Совокупная мощность ((KW) 9 20 25 35





Соответствие стандартам:

MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т.д.





Применимые отрасли:

Автомобильное электрическое оборудование, Автомобильный двигатель, Водорастворимый диэлектрический аккумулятор,Автомобильный компрессор кондиционирования воздуха и т.д..




Особенности:

  • Структура двойной магнитной цепи для обеспечения высокой интенсивности магнитного поля и снижения утечки потока; Специальная структура дегаузирования может уменьшить утечку потока до менее 1 мт
  • У-тип пружины, ролики и линейные подшипники для сильного сопротивления отклоняющейся нагрузки
  • Воздушные пружины используются для вибрационной изоляции; Система вибрации работает стабильно даже при тяжелой нагрузке; не требуется специальный фундамент
  • Устройства для защиты от перегрева, перегрузки, перетока, перенапряжения и перемещения вибрационного испытателя; Устройства для защиты электрической сети от перенапряжения;низкое напряжение, отсутствие фазы; мощность привода, ограничение тока, мягкий старт, перегрев, короткий ток, защита от неисправностей модуля
  • Способен выполнять синусные, случайные, экологические испытания.
  • Эта система требует колебаний напряжения ≤±10%
  • Для этой системы требуется сопротивление заземления ≤4Ω
  • Высокая надежность, особенно подходящая для длительной работы





Наши услуги:

Предпродажная служба
Техническое консультирование: метод испытаний, планирование и консультации в лаборатории
Выбор оборудования:Схема выбора типаЧасто задаваемые вопросы
Схема испытаний продукции
Продажная служба
Коммуникация с клиентами,сообщение о ходе
Перед установкой мы предоставим руководство по подготовке, отладке оборудования, пуску оборудования в эксплуатацию.
Сотрудничать с измерением, если необходимопроверка третьей стороной
Послепродажное обслуживание
Период обеспечения качестваодин год, пожизненное обслуживание.
Техническое руководство
Отзывы в течение 2 часов после получения звонка.
Примите.OEM,Дизайн-сервис,Этикетка покупателя

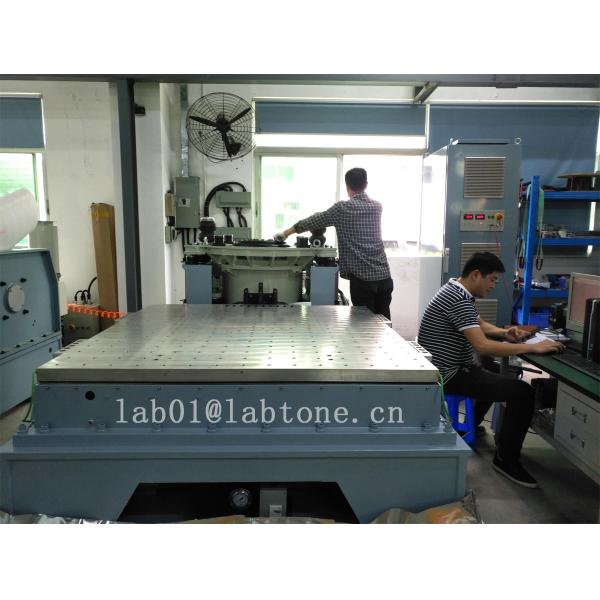

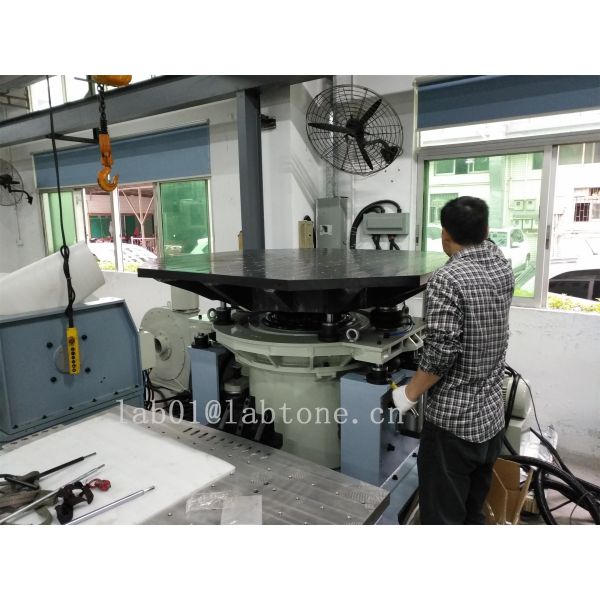

Подробные фотографии:



Синус и случайная система испытания на вибропрочность с регулятором для MIL-STD 810FСинус и случайная система испытания на вибропрочность с регулятором для MIL-STD 810F
