Высокоскоростная испытательная система удара для 15,000g @ 0.14ms & 20000g@0.1ms исполняет с MIL-STD, стандартом IEC
Высокоскоростная испытательная система удара для 15,000g @ 0.14ms & 20000g@0.1ms исполняет с MIL-STD, стандартом IEC
Спецификации
Номер модели :
USKT30
Место происхождения :
КИТАЙ
Количество минимального заказа :
1SET
Условия оплаты :
T/T, L/C
Способность поставки :
15 наборов/месяц
Срок поставки :
45 рабочих дней
Упаковывая детали :
Международный деревянный случай
Название продукта :
Высокоскоростная испытательная система удара
Размер таблицы :
300 кс 300
Вес образца максимальный (кг) :
30
ИМП ульс удара :
половинный синус
Ряд ускорения (g) :
200-100000m/s2 (20 -10000G)
Ряд продолжительности ИМПа ульс (госпожа) :
0.2~18
Модель :
USKT30
Описание

Высокоскоростная испытательная система удара для 15,000g @ 0.14ms & 20000g@0.1ms исполняет с MIL-STD, стандартом IEC





Высокоскоростной характер продукции испытательной системы удара

Серия UHSKT главным образом использована в ударном испытании электронных продуктов, воздушно-космического пространства, кораблей, военной индустрии, автомобильных деталей, транспорта и других полей. Ударное испытание половинной волны синуса можно унести.

Оборудование соотвествует GB/T2423-2008, GJB150, GJB360, GJB548, GJB1217, MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E, etc.



Ускорение, продолжительность ИМПа ульс и изменение скорости



Ускорение

G

Продолжительность ИМПа ульс

госпожа

Изменение скорости

m/s

 Позволяемая ошибка
30 11 1,84 ±10%G; ±20%ms
30 18 2,91 ±10%G; ±20%ms
50 11 3,03 ±10%G; ±20%ms
100 6 3,38 ±10%G; ±20%ms
100 11 6,2 ±10%G; ±20%ms
150 6 5,01 ±10%G; ±20%ms
500 1 3,08 ±10%G; ±10%ms
1000 1 6,0 ±10%G; ±10%ms
1000 0,3 4,2 ±20%G; ±10%ms
6000 0,3 7,5 ±20%G; ±10%ms
1500 0,5 4,50 ±20%G; ±10%ms
2000 0,5 6,5 ±20%G; ±10%ms
3500 0,5 7,8 ±20%G; ±10%ms
3000 0,2 8,3 ±20%G; ±10%ms
10000 0,20 12,04 ±20%G; ±5%ms
15000 0,14 11,14 ±20%G; ±5%ms
20000 0,10 11,35 ±20%G; ±5%ms
25000 0,10 12,48 ±20%G; ±5%ms
30000 0,10 11,21 ±20%G; ±5%ms
35000 0,10 12,92 ±20%G; ±5%ms

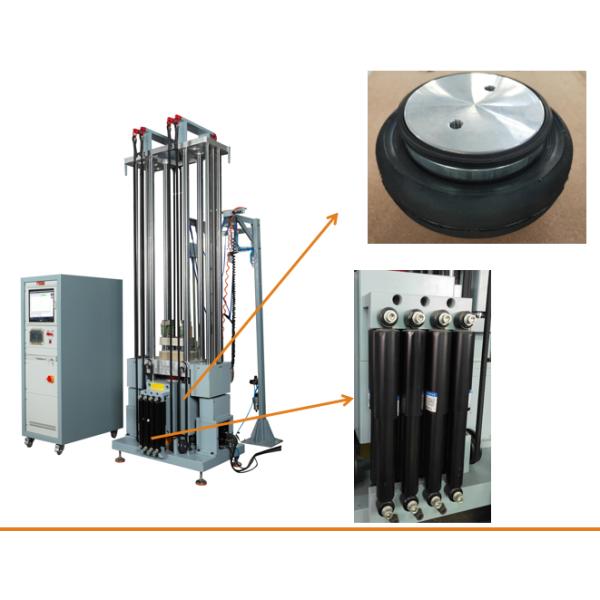

Высокоскоростные характеристики продукта испытательной системы удара

  • Поднимаясь механизм винт точности. Он управляется мотором точности, и направлен 2 столбцами проводника точности для обеспечения что подъем и падение платформы ровно. Точная точность данным по удара обеспечена.
  • Механизм ускорения пре-накопления удара, делает платформой удара большой чем ускорение +1G свободное падение.
  • Основание удара принимает структурный дизайн демфера воздушной подушки + амортизатора удара, который не влияет на структуру пола во время удара.
  • Основание машины конструировано без резонанса и данные по удара точны
  • Польза газовожидкостного механизма тормоза трением трением тормоза давления, отсутствие вторичной функции удара
  • Оборудованный с баком для хранения давления для обеспечения стабильности механизма тормоза и для обеспечения целостности проверок данных
  • Одноканальный прием измерения данных, измерение данным по ускорения, хранение, печатание отчета, callback данных, управление базы данных и другие функции



Высокоскоростные спецификации испытывая систем удара испытательной системы удара




Основные параметры тестера удара
Работая платформа × 300 300 mm
Максимальная нагрузка 30 KG
Пиковое ускорение 200-100000m/s2 (20 -10000G)
Продолжительность ИМПа ульс 0.2~18 госпожи (половинная волна синуса)
Размеры оборудования 1350mm x 1250 mm x 3300 mm
Вес оборудования 1850 kg
Сила & подача воздуха 3phase 380V±10% 50Hz, 5KVA & 0.5-0.7MPa
Двойной массовый усилитель удара
Размер таблицы 300 x 300 mm
Максимальная нагрузка 30 kg
Пиковое ускорение 35000G
Продолжительность ИМПа ульс 0.1-0.5ms
Измеряя система
Каналы входного сигнала 8 каналов
Дискретная частота 1MHz
Режим входного сигнала Напряжение тока поддержки, IEPE, сигнал ввода обязанности сразу.
Связанная мода колебаний AC, DC, ICP
Разрешение ADC 16 битов
Динамический диапазон 80dB
гармоничное искажение <-70db>
Отношение сигнал-шум >70dB
Продолжительность ИМПа ульс Узкая часть -0.1ms
Ряд ускорения До 100,000gn
Точность частоты 0,01%
Ряд напряжения тока -10Vpeak--+10Vpeak
Поддерживающий стандарт GB, GJB, MIL-STD, ISO, IEC, определяемый пользователем
Форма волны удара Полу-синус
Интерфейс связи USB2.0
Операционная система Win7/10
Тип Датчики ускорения удара
Модель 3200B2T
Режим выхода Тип обязанности
Чувствительность 0,05 mV/g±25%
Диапазон изменения частот 0,5 к диапазону изменения частот 20K Hz (±10%)
Ряд ускорения 50000G
Оперативная среда -51 к +121℃





Системы удара испытывая больше деталей





Высокоскоростная испытательная система удара для 15,000g @ 0.14ms & 20000g@0.1ms исполняет с MIL-STD, стандартом IEC





Обслуживание



Обслуживание Пре-продаж



1)Техническая консультация: метод теста, планирование лаборатории и предложение.

2)Выбор оборудования: схема выбора, вопросы и ответы.

3)Схема испытывать продукта.

4)Связь и доклад о достигнутых результатах клиента.



Послепродажное обслуживание



1)Техническая подготовка: деятельность оборудования, ежедневного обслуживания, общего диагноза недостатка и диагностики.

2)Запланированный локальный сервис: Обнаружение проблемы как можно скорее исключить оборудование и антропогенные опасности. Это обеспечить долгосрочные и стабилизированные деятельность оборудования так же, как доставку самой последней технической информации.

3)Служба технической поддержки: особенные оплаченные обслуживания обеспечены согласно потребностям клиента.
