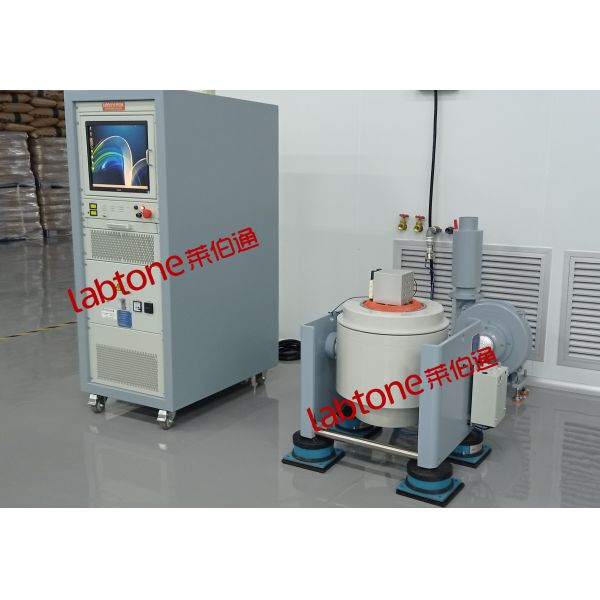

шейкер вибрации 300kg.f для испытания на вибропрочность IEC62133 батареи лития, UN38.3

Спецификации шейкера вибрации: EV203

Модельный выбор системы испытания на вибропрочность имеет следующие шаги:

1. Определите движение диапазона изменения частот и предела теста пиковое (ускорение, скорость и смещение) согласно условиям испытаний.

2. Определите массовое (DUT) деталя под тестом и размеров устанавливая поверхности требуемой, что скрепить болтами DUT к таблице шейкера с своим центром притяжения (CG) над центром таблицы. Это может требовать пользы главного детандера и/или другого устанавливая приспособления. Определите массу такого дополнительного оборудования включая все устанавливая крепежные детали.

Посмотрите спецификации шейкера для испытательной системы. Проверьте что масса части под тестом и любым устанавливая приспособлением чем максимальная оценка неподвижной нагрузки шейкера. Проверьте что компонент под тестом (или своим монтажным оборудованием) можно скрепить болтами к armature шейкера или главному детандеру. Добавьте эффективную массу armature и масса головы расширения к массе объекта под тестом так же, как масса всех устанавливая струбцин и крепежных деталей и масса всех акселерометров установленных на объекте под тестом -- это двигать итога массовый шейкер должно двинуть во время теста. Умножьте полную двигая массу ускорением определенным, что в разделе 1 высчитать требуемую силу. Проверьте что тест и DUT необходимы, что определили диапазон изменения частот теста, силу, пиковое ускорение, пиковую скорость, и пиковое смещение чем соответствуя рейтинг производительности выбранной системы шейкера. Если это истинно, то выбранный шейкер приемлем. Если не, более сильный шейкер необходим.

Принцип деятельности:

Применение:
