1,0 введение

МИНИ HDMI к конвертеру SDI позволяет сигналам HDMI быть показанным на дисплее SDI пока обеспечивающ максимум

битовые скорости 2,970 Gbit/s для того чтобы дать вам высокий сигнал разрешения без любой потери. Для профессионалов это значит

что теперь легче преобразовать ваш высокий сигнал def HDMI с аудио к SDI для передачи на большое расстояние

и покажите вашу работу на дисплее SDI.

2,0 особенности

*** Поддерживает HDMI1.3 HDCP1.1/1.2;

*** Показывает источник HDMI на дисплее SDI.;

Интерфейс SDI работает на скоростях передачи 2,970 Gbit/s, 2.970/1.001 Gbit/s;

1,485 Gbit/s, 1.485/1.001 Gbit/s и 270 Mb/s.;

*** Поддерживает времена входного сигнала HDMI: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60. ;

*** Преобразовывает сигнал HDMI к SDI: 480i/576i к SD-SDI (SMPTE 259M-C, на скоростях передачи 270 Mbit/s)

720p/1080i к HD-SDI (SMPTE 292M, на скоростях передачи 1,485 Gbit/s или 1.485/1.001 Gbit/s) 1080p к 3G-SDI

(SMPTE 424M/425M-AB, на скоростях передачи 2,970 Gbit/s и 2.970/1.001 Gbit/s).

*** Поддерживает расстояние выхода SDI до 100 метров (3G-SDI), 200 метров (HD-SDI), или 300 метров (SD-SDI);

*** 1080P МИНИ HDMI к конвертеру SD/HD/3G SDI с HDMI1.3 HDCP1.1/1.2

3,0 упаковывая аксессуары:

Перед попыткой использовать этот блок, пожалуйста проверите упаковку и убеждайтесь что следующие пункты содержатся

в грузя коробке:

(1) 1080P МИНИ HDMI к конвертеру SD/HD/3G SDI ------------------------------1Pcs

(переходник силы DC 2) 5V---------------------------------------1Pcs

руководство потребителя (3)---------------------------------------------------1Pcs

4,0 спецификации

Порт входного сигнала ---------------------------------------------------------------------------1 x HDMI;

Порт выввода---------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

Тарифы передачи SDI----------------------2,970 Gbit/s и 2.970/1.001 Gbit/s

Разрешение In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Электропитание--------------------------------------------------------------------------DC 5V;

Модель человеческого тела предохранения от ESD---------------------±8kV (разрядка воздушного зазора)

±4kV (разрядка контакта);

Размер-----------------------------------------------------82mm x 43.5mm x 23mm;

Вес------------------------------------------------------------------------------------150g;

Рабочая температура----------------------------------0°C | 40°C/32°F | 104°F;

Температура хранения------------------------------------20°C | 60°C/-4°F | 140°F;

elative влажность-------------------------------------20 | RH 90% (Не-конденсировать);

Расход энергии (Макс)-------------------------------------------------------------5W;

Название продукта-----------------1080P МИНИ HDMI к конвертеру SD/HD/3G SDI с HDMI1.3 HDCP1.1/1.2;

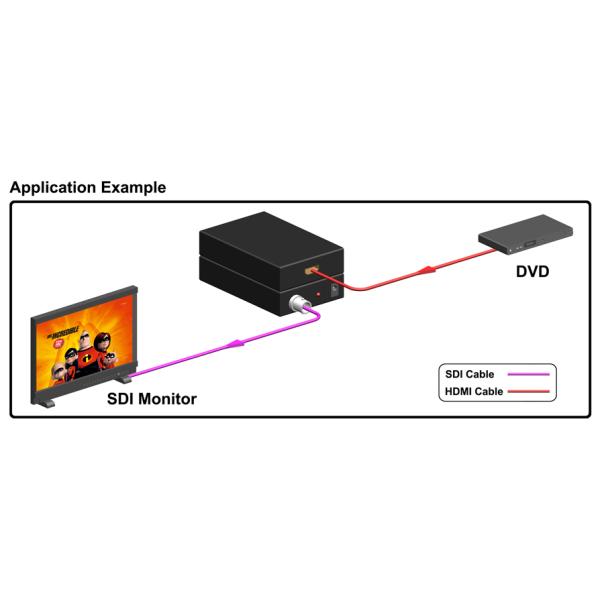

5,0 соединение и деятельность

5,01 соедините кабель HDMI между источником сигнала HDMI и ВХОДНЫМ СИГНАЛОМ HDMI

конвертера.

5,02 соедините коаксиальный кабель между конвертером и дисплеем SDI.

5,03 соедините переходник силы между конвертером и выходом.

5,04 открытый электропитание источника сигнала HDMI и дисплея. Выберите

соответствуя входной сигнал портам, тогда ему работает.
