Регулятор стены серии WL-HDVP видео- с кожухом 1 u, 2 u, 3,5 u и 7 u

5 легких шагов для того чтобы выбрать правую модель регулятора стены Winlink видео- (WL-HDVP) для вашей видео- стены.

Как выбрать модель Winlink VWC (видео- регулятора стены) которая правый для вас?

Регуляторы Winlink VWC модульные конструированные с шасси, картами входного сигнала, картами выхода и другими функциональными компонентами,

что делают их очень легкий выбрать конфигурацию.

Раздел i: Подтвердите число необходимых портов вход-выхода (I/O).

Примите например 2x4 видео- проект стены. В этот случай, вам были бы нужны выходы 8x. Если, например, соединитесь до 8 сигналов ПК и

4 сигнала DVD, общее количество входных сигналов были бы 12x. С этим типом видео- проекта стены, вы можете подтвердить выход 8x и

входные сигналы 12x. (См. под изображение)

Раздел II: Подтвердите интерфейсы сигнала I/O.

По мере того как карты входа и выхода Winlink основаны на модульном проектировании, потребитель должен определить которых интерфейсов сигнала он требует так, что шасси оборудования можно заселить со связанными картами. В этом проекте, выходы имеют интерфейсы DVI и входные сигналы интерфейсы HDMI и DVI. Это значит что вы требовало множественных карт карт выхода DVI, входного сигнала HDMI и DVI. Winlink заселит шасси с соотносительными картами I/O согласно требованию покупателя в фабрике перед грузить.

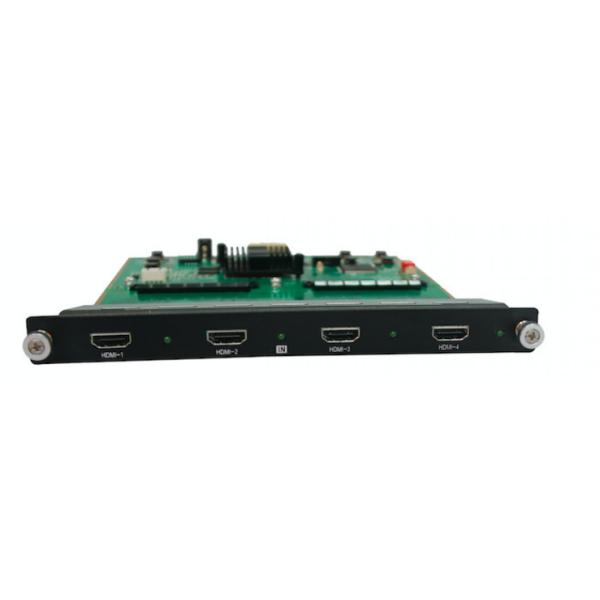

4 карта входного сигнала каналов HDMI

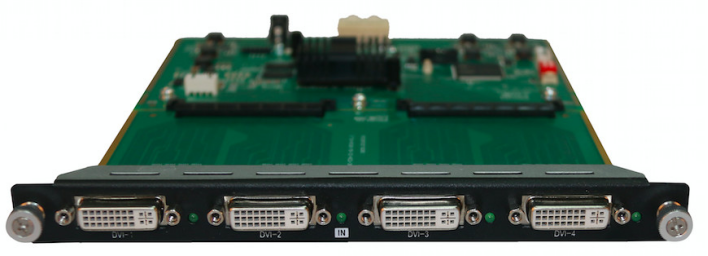

4 карта входного сигнала каналов DVI

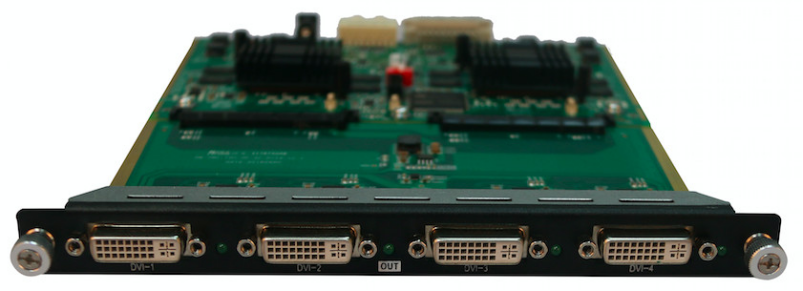

4 карта выхода каналов DVI

Раздел III: Подтвердите количества карты I/O (или слотов).

В этом проекте который требует выходов 8x DVI, входных сигналов 8x HMDI и входных сигналов 4x DVI.

Вам были бы нужны 2x карты входного сигнала ПК 4-Channel HDMI (порты входного сигнала 4x в карту), 1x ПК 4-Channel

Карты входного сигнала DVI (4 порта входного сигнала в карту) и 2x карты выхода ПК 4-Channel DVI (порты выввода 4x в карту).

См. под списком:

Список карт I/O

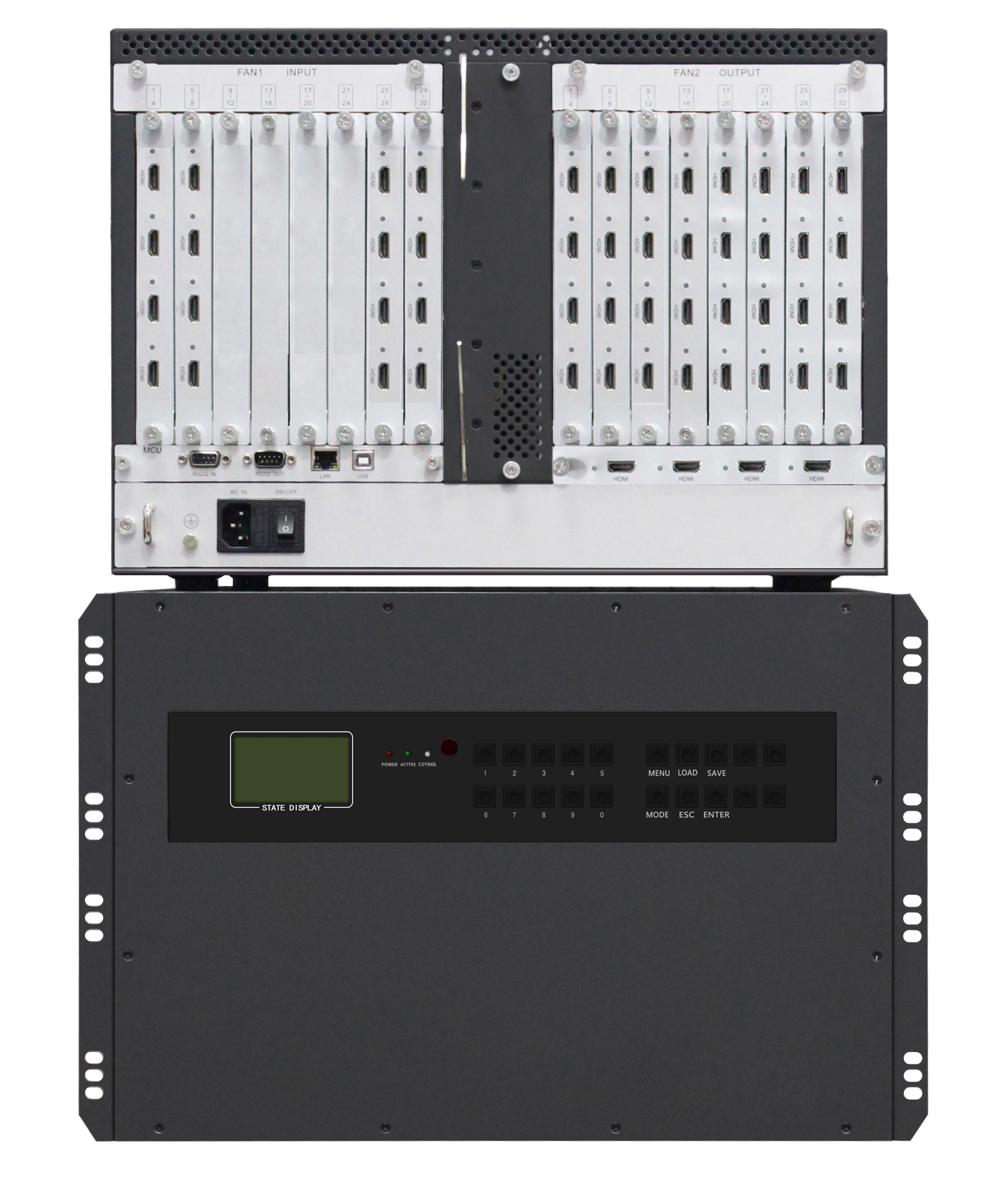

Раздел IV: Выберите ваше шасси Winlink.

Winlink WL-HDVP имеет модели включая 1 u, 2 u, 3,5 u и 7U для шасси. размером с шасси 1U

что поддерживает 1 слот входного сигнала и 1 шасси выхода slot.2U-sized которое поддерживает 2 слота входного сигнала и 2 слота выхода.

3,5 U размером с шасси которое поддерживает 5 слотов входного сигнала и 6 слотов выхода. шасси 7U-sized которое поддерживает 8 слотов входного сигнала

и 9 слотов выхода.

Теперь вы имеете ваш окончательный список и можете упасть ваш заказ, тогда как раз ждать для того чтобы насладиться ваш для того чтобы unbox день!

Для получения более подробной информации, пожалуйста контактируйте Winlink через www.video-wallcontroller.com или sales@winlinktech.com.
