1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI вставка



1xLC HDMI Fiber Extender 1310/1550nm 300м



Особенности:

***Разрешение до 3840*2160/30Hz ((Y:U:V 4:44);

***Поддержка разрешения 3840*2160/30Hz ((Y:U:V 4:2:0)

***Расширенные DVI-данные до 300 метров по OM3 MMF или SMF Fiber;

***Поддержка HDCP;

***Отсоединительное устройство с 1x LC OM3 MM волокном или SM волокном;

***Модули достаточно компактны, чтобы подключаться непосредственно к графическим источникам и дисплеям с помощью разъемов HDMI;

***Включает два (2) +5V адаптера питания постоянного тока для передатчика и приемника;

***микро-USB-B разъединитель питания;

***Безопасность данных при незначительных выбросах RFI/EMI и потере качества видео из-за отсутствия медного проводника;



Применение:

***Цифровые FPD, PDP и проекторы для медицинских приборов, аэронавтики, управления дорожным движением, заводов и банков



***Цифровые FPD и проекторы в конференц-залах и аудиториях



***Киоск с цифровыми FPD, показывающие полные графические дисплеи от удаленных систем



***PDP отображает информацию на общественных сайтах



***Светодиодные вывески на улицах и на стадионах



Диаграмма применения:

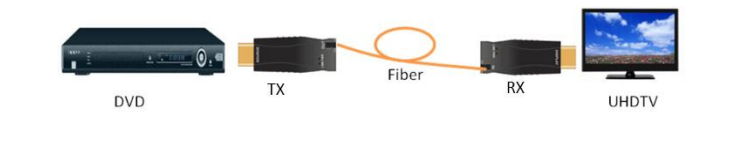

1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI вставка



Изображение продукции:

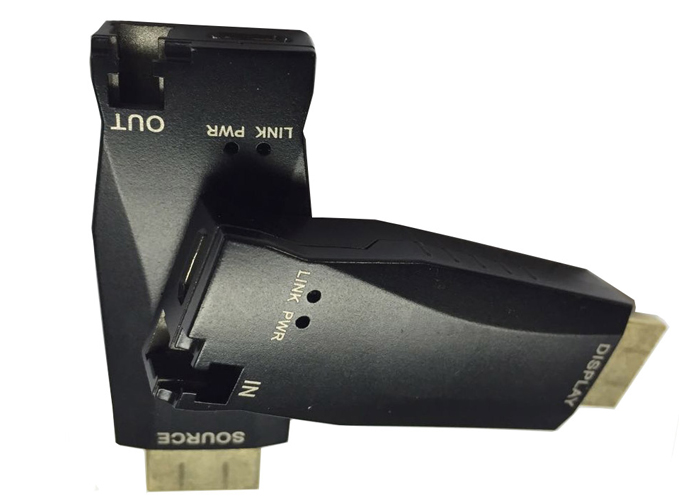

1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI вставка

1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI вставка





Описание:

Модуль оптического расширения WLHDMI-304S-TR состоит из модуля передатчика и модуля приемника, каждый из которых имеет разъединители LC и розетку HDMI.Пользователи могут решать длину расширения по своему усмотрению, выбирая длину волоконно-оптических кабелей с LC феррулами на концахОн предлагает графические сигналы TMDS, расширяемые до пределов модальной полосы пропускания выбранных OM3 многомодных стеклянных волокон или одномодных волокон.

Сообщение между WLHDMI-304S-T и WLHDMI-304S-R двунаправленное, скорость передачи данных от ¥T до ¥R составляет 10,2 Гбит/с при 1310 нм, а от ¥R до ¥T - 250 Мб/с при 1550 нм,оптические сигналы 1310nm и 1550nm мультиплексируются на одно волокно с 1310/1550nm WDM фильтром внутри HDMI расширителя.

WLHDMI-304S HDMI Extender соответствует стандарту HDMI 1.4, он поддерживает разрешение до 3840 * 2016 / 30Hz (YUV 4:4:4) или 3840*2016/60Hz (YUV 4:2Он поддерживает расстояние до 300 м по OM3 MMF и SMF.



Протягиватели состоят из трех частей:

- один передатчик; P/N: WLHDMI-304S-T

- один приемник; P/N: WLHDMI-304S-R

- Два адаптера переменного тока на 110-240 В с выходом 5 В 1 А

Технические спецификации



-Спецификации

-Общие спецификации



Параметр

Спецификации

Резолюция

4k*2k 30 Гц

3840x2160/30Гц (ЮВ 4:4:4)

4k*2k 60 Гц

3840х2160/60Гц.2:0)

Компоненты

Лазерные диоды в модуле Tx

Лазер FP 1310nm и PIN PD 1550nm

Фотодиоды в модуле Rx

1550nm FP лазер и 1310nm PIN PD

Фильтр WDM

Интегрированный 1310nm/1550nm фильтр

Электрические

Входные и выходные сигналы

Уровень TMDS (соответствует DVI1.0)

Скорость передачи данных (графические данные)

Максимум 3,4 Гбит/с.

Максимальная частота пиксельных часов

340 Мб/с

Максимальная скорость передачи видео

10.3 Гбит/с

Общий джиттер в конце выхода Rx

Максимум 309 л.с.

Межканальные сдвиги

Макс. 6 нс.

Оптические

Бюджет энергоснабжения

Минимум 8,5 дБ

Механические

Размер модуля (мм)

59.5LX20.0WX10.5H

Коннектор

Оптический соединитель

1X соединитель LC

Электрический соединитель

Подключение HDMI

Рекомендуемые волокна

OM3 MM Волокно или однорежимное волокно

Расширить расстояние

300 метров


Абсолютные максимальные рейтинги



Параметр

Символ

Минимальная

Максимальная

Объекты

Напряжение питания

ВКК

- Нуль.3

+ 6.0

V

Входное и выходное напряжение

Вин/выход

- Нуль.3

ВКК

V

Операционная температура

Сверху

0

70

°C

Относительная рабочая влажность

RHop

5

80*

% RH

Температура хранения

Второй

- 40.

+ 85

°C

Относительная влажность хранилища

RHto

5

95*

% RH



Условия эксплуатации

Модуль передатчика (конвертер E-to-O)P/N WLHDMI-302S-T



Параметр

Символ

Минимальная

Типичный

Максимальная

Объекты

Силовое питание

Напряжение питания

Vcc

4.5

5.0

5.5

V

Ток подачи

ITcc

-

280

320

mA

Распределение власти

PRX

-

1.4

1.76

W

Отказ от питания

PSR



50



mVp-p

TMDS

Нагрузка на ввод данных

RLD



50



Ω

Напряжение графического питания

GVCC

+3.1

+3.3

+3.5

V

Одностороннее выходное вращательное напряжение

ГВИСВИНГ

0.4

-

0.8

V

Оптическая связь

10Передатчик 2 Гбит/с

Оптический выход Мощность

По.

- Шесть.0



0

dBm

Коэффициент данных

В.



10.3



Гб/с

Прием длины волны

λ

1260

1310

1360

nm

Скорая помощь

Э-э-э...

3.5



7

dBm

Δλ







2

nm

Приемник 250 Мб/с

Прием оптической мощности

По.

- 25



0

dBm

Коэффициент данных

В.



250



Мб/с

Прием длины волны

λ

1490

1550

1610

nm

Сигнал обнаруживает хорошее

SDg





- 25

dBm

Не удалось обнаружить сигнал

SDf

-27





dBm

Бюджет энергоснабжения

Пбгт

9.0





ДБ

Совокупный джиттер

ТРжиттер





309

пс



Модуль приемника; П/Н: WLHDMI-302S-R:



Параметр

Символ

Минимальная

Типичный

Максимальная

Объекты

Силовое питание

Напряжение питания

Vcc

4.5

5.0

5.5

V

Ток подачи

IRcc

-

280

320

mA

Распределение власти

PRX

-

1.4

1.76

W

Отказ от питания

PSR



50



mVp-p

TMDS

Выходная нагрузка данных

RLD



50



Ω

Напряжение графического питания

GVCC

+3.1

+3.3

+3.5

V

Одностороннее выходное вращательное напряжение

ГВИСВИНГ

0.4

-

0.8

V

Оптическая связь

10.2 Гбит/с Приемник

Прием оптической мощности

По.

- Четырнадцать.5



0

dBm

Коэффициент данных

В.



10.3



Гб/с

Прием длины волны

λ

1260

1310

1360

nm

Сигнал обнаруживает хорошее

SDg





-14

dBm

Не удалось обнаружить сигнал

SDf

-15





dBm

Бюджет энергоснабжения

Пбгт

8.5





ДБ

Совокупный джиттер

ТРжиттер





309

пс

250 Мб/с Передатчик

Оптический выход Мощность

По.

- Девять.0



- Три.

dBm

Коэффициент данных

В.



250



Мб/с

Прием длины волны

λ

1490

1550

1610

nm

Скорая помощь

Э-э-э...

9





dBm

Δλ







4

nm



Рекомендуемые спецификации волоконно-оптических кабелей



Параметры

Условия

Спецификации

Тип волокна



OM3 MM или SM

Ослабление волоконного кабеля

SM Волокно λ = 1310nm

Максимум 0,5 дБ/км

OM3 MM Волокно λ = 1310nm

Максимум 3,5 дБ/км

Расстояние расширения

SM Волокно

300 метров

Волокно OM3 MM

300 м

Склонный



Максимум 0,4 нс.

Снижение вставки



Максимально 0,5 дБ

Общее оптическое ослабление

В расширении 330 футов (100 метров)

Максимум 1,5 дБ



Примечание*: некоторые пластиковые соединители для зажима двух соединителей LC не могли поместиться.
Рисунок

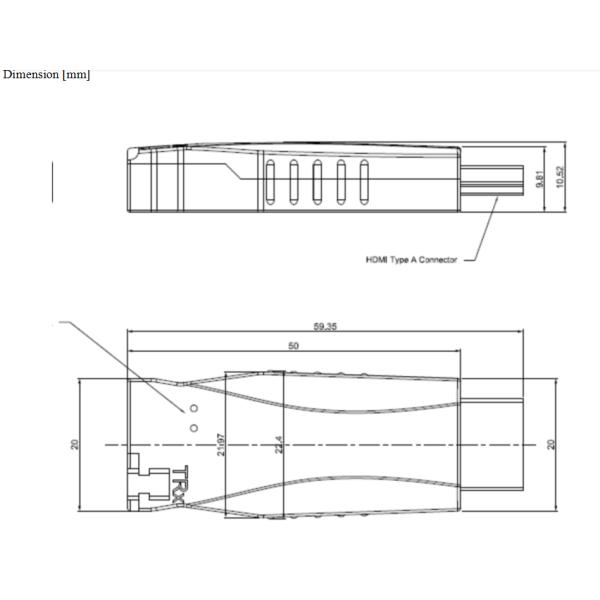

1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI вставка



Установка:

Примечание: Пожалуйста, установите оптический HDMI расширителя в соответствии с следующим шагом, если нет, расширителя

не должно работать.

1. Подключите WLHDMI-304S-T к источнику видео и подключите WLHDMI-304S-R к

отображение;

2. Подключить волокно между WLHDMI-304S-T и WLHDMI-304S-R,

3Подключите внешнее питание к WLHDMI-304S-T и WLHDMI-304S-R.

4.Включите энергию в систему.
