наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT
наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT
наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT
наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT
наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT
наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT
Спецификации
Место происхождения :
Континентальный Китай
Условия оплаты :
T/T, западное соединение, MoneyGram
Номер модели :
WL180
Количество минимального заказа :
1 пара
Способность поставки :
1000 ПК в неделю
Срок поставки :
2-3 дня
Упаковывая детали :
Коробка коробки и стандартный пакет экспорта
Соответствие HDMI :
HDMI 2,0
Соответствие HDCP :
HDCP 2,2/HDCP 1,4
Видео- ширина полосы частот :
18Gbps
Видео- разрешение :
До 4:4 4K60Hz: 4
Цветовое пространство :
4:4 RGB/YCbCr: 4, 4:2 YCbCr: 2/4:2: 0, 4:4 YUV: 4
предохранение от esd :
Модель человеческого тела — ±8kV (разрядка) &±4kV воздушного зазора (разрядка контакта)
Снабжение жилищем :
Приложение металла
Цвет :
Черный
Размеры :
Передатчик/приемник: 61mm [w] x 88mm [d] x 18mm [h]
Вес :
Передатчик: 160g, приемник: 155g
Электропитание :
Входной сигнал: AC 100 - 240V 50/60Hz вывело наружу: DC 12V/1A
Расход энергии :
3,84 w
Описание

наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT



18Gbps HDMI над наполнителем CAT 50 метров



1. Введение

Наполнитель HDMI 18Gbps может расширить высокие видео определения/сигнал звуковой частоты и одностороннее инфракрасн, и расстояние до 164ft/50 метров между передатчиком и приемником над одиночным кабелем Cat5e/6. Оно поддерживает разрешение до 4:4 4K2K@60Hz: 4, 18Gbps и HDCP 2,2. К тому же, наполнитель оборудован с односторонним инфракрасн пропуск-через которое учитывает управление источника и один выход петли HDMI.



Наполнитель включает 2 блока: блок передатчика и блок приемника. Блок передатчика ответственен за захватывать входной сигнал HDMI и носит сигнал через один рентабельный кабель Cat6, и испускать сигналы управления инфракрасн. Блок приемника ответственен за получать сигнал управления инфракрасн сигнала и передавать HDMI.



Наполнитель предлагает самое удобное решение для расширения HDMI над одиночным Cat5e/6 с международной возможностью, и идеальное решение для любого применения.



2. Особенности

☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 и DVI 1,0 уступчивое

☆ поддерживает ширину полосы частот 18Gbps

☆ поддерживает разрешение входа и выхода видео- до 4:4 4k2k@60Hz: 4, удлиняют

расстояние до 164ft/50 метров

☆ поддерживает один выход петли HDMI

☆ поддерживает одностороннее инфракрасн пропуск-через

☆ поддерживает функцию HDR

☆ поддерживает функцию PoC (силы над кабелем), его значит что любой передатчик

или приемник источник питания переходником силы 12V/1A, другим не делает

электропитание потребности.)

☆ поддерживает автоматическую функцию экземпляра EDID

Компактный дизайн ☆ для легкой и гибкой установки.

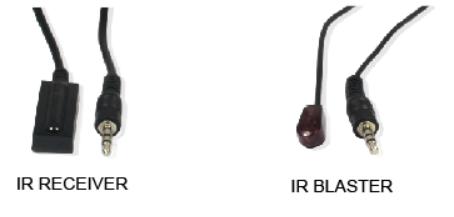

3. Содержание пакета

①Наполнитель 1× HDMI 18Gbps (передатчик)

②Наполнитель 1× HDMI 18Gbps (приемник)

③Кабель взрывного устройства инфракрасн 1× (1,5 метра)

④кабель приемника инфракрасн 1× 20~60KHz (1,5 метра)

⑤1× 12V/1A запирая переходник силы

⑥4× устанавливая уши

⑦Руководство потребителя 1×



4. Спецификации

Технический
Соответствие HDMI HDMI 2,0
Соответствие HDCP HDCP 2,2/HDCP 1,4
Видео- ширина полосы частот 18Gbps
Видео- разрешение До 4:4 4K60Hz: 4
Цветовое пространство 4:4 RGB/YCbCr: 4, 4:2 YCbCr: 2/4:2: 0, 4:4 YUV: 4
Глубина цвета

8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr

4:2: 2/4:2: 0)

8-разрядный (4:4 4K60Hz: 4)
Форматы HDMI аудио

LPCM 2.0/2.1/5.1/6.1/7.1, Dolby цифров, Dolby

TrueHD, Dolby положительная величина цифров (DD+), DTS-ES, DTS

Мастер HD, DTS HD-HRA, DTS-X
Предохранение от ESD Модель человеческого тела — ±8kV (разрядка) &±4kV воздушного зазора (разрядка контакта)
Соединения
Передатчик

Входные сигналы: тип a 1x HDMI [19-pin женское]

1x ОБСЛУЖИВАЮТ [микро- USB, уточняет порт]

Выходы: тип a 1x HDMI [19-pin женское]

ВЫХОД инфракрасн 1x [стерео Мини-Джек 3.5mm]

CAT 1x ИЗ [RJ45, женщина 8 штырей]
Приемник

Входные сигналы: инфракрасн 1x В [стерео Мини-Джек 3.5mm]

CAT 1x В [RJ45, женщина 8 штырей]

1x ОБСЛУЖИВАЮТ [микро- USB, уточняет порт]

Выходы: тип a 1x HDMI [19-pin женское]
Механический
Снабжение жилищем Приложение металла
Цвет Черный
Размеры

Передатчик/приемник:

61mm [w] x 88mm [d] x 18mm [h]
Вес Передатчик: 160g, приемник: 155g
Электропитание

Входной сигнал: AC 100 - 240V 50/60Hz

Выход: DC 12V/1A
Расход энергии 3,84 w
Рабочая температура 32 - 104°F/0 - 40°C
Температура хранения -4 - 140°F/-20 - 60°C
Относительная влажность 20 - RH 90% (отсутствие конденсации)
Разрешение/расстояние 4K60 - Ноги/метры 4K30 / 1080P - ноги/метры
CAT5e 164ft/50M 164ft/50M
CAT6/6a/7 197ft/60M 230ft/70M
HDMI IN/OUT 10ft/3M 30ft/10M
Польза «кабеля наградного высокоскоростного HDMI» сильно рекомендована.


5. Управления и функции деятельности

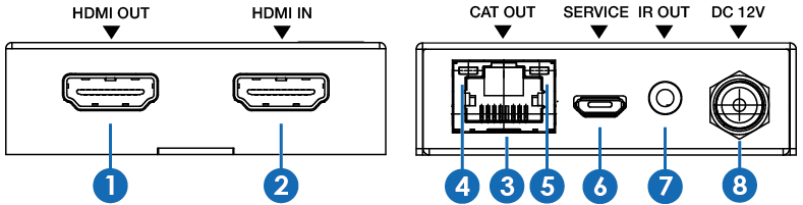

5,1 панель передатчика

наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT

Номер Имя Описание функции
1 ВЫХОД HDMI Порт выввода петли HDMI, соединяется с дисплейным устройством HDMI как ТВ или репроектор с кабелем HDMI.
2 HDMI ВНУТРИ Порт входного сигнала HDMI, соединяется с прибором источника HDMI как игрок DVD или PS4 с кабелем HDMI.
3 ВЫХОД CAT Соединитесь с CAT В порте на приемном конце с кабелем CAT6.
4

Индикатор силы

Лампа (зеленая)

 Лампа осветит когда передатчик приведен в действие дальше.
5

Сигнал данных

Лампа индикатора

(Апельсин)

 Лампа осветит когда передатчик и приемник имеют передачу сигнала.
6 Порт ОБСЛУЖИВАНИЯ Для пользы микропрограммных обеспечений обновленной.
7 ВЫХОД ИНФРАКРАСН Соединитесь с широкополосным кабелем взрывного устройства инфракрасн. Сигнал инфракрасн от инфракрасн В порте приемника.
8 DC 12V

Электропитание DC 12V/1A штепсельной вилки в блок и соединить переходник с выходом AC.

(Примечание: Наполнитель поддерживает функцию PoC, для этого значит что или передатчик или приемник источник питания переходником силы 12V/1A, другое не нужно электропитание.)

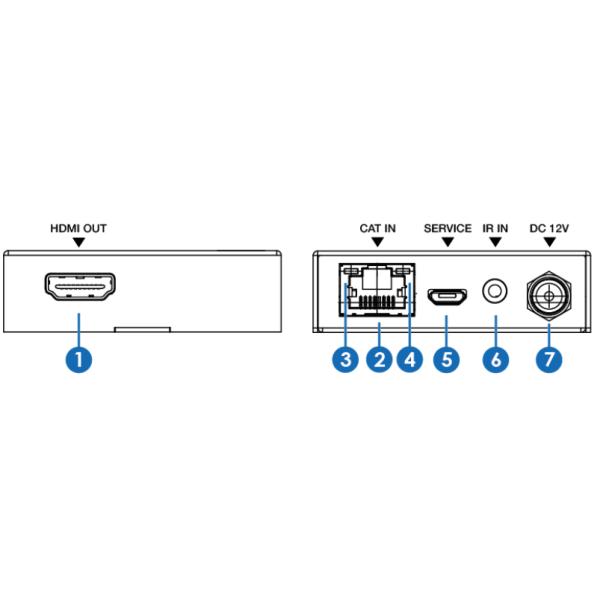

5,2 панель приемника



наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT

Номер Имя Описание функции
1 ВЫХОД HDMI Порт выввода HDMI, соединяется с дисплейным устройством HDMI как ТВ или репроектор с кабелем HDMI.
2 CAT ВНУТРИ Соединитесь с CAT ИЗ порта на конце передатчика с кабелем CAT6.
3

Индикатор силы

Лампа (зеленая)

 Лампа осветит когда приемник приведен в действие дальше.
4

Сигнал данных

Лампа индикатора

(Апельсин)

 Лампа осветит когда передатчик и приемник имеют передачу сигнала.
5 Порт ОБСЛУЖИВАНИЯ Для пользы микропрограммных обеспечений обновленной.
6 ИНФРАКРАСН ВНУТРИ Соединитесь с широкополосным кабелем приемника инфракрасн. Сигнал инфракрасн отправит в инфракрасн ИЗ порта передатчика.
7 DC 12V

Электропитание DC 12V/1A штепсельной вилки в блок и соединить переходник с выходом AC.

(Примечание: Наполнитель поддерживает функцию PoC, для этого значит что или передатчик или приемник источник питания переходником силы 12V/1A, другое не нужно электропитание.)

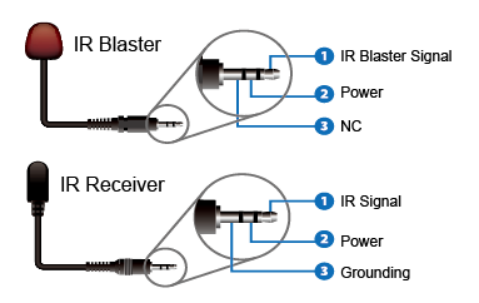

5,3 определение Pin инфракрасн



Определение штыря приемника и взрывного устройства инфракрасн как ниже:

наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT

наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT

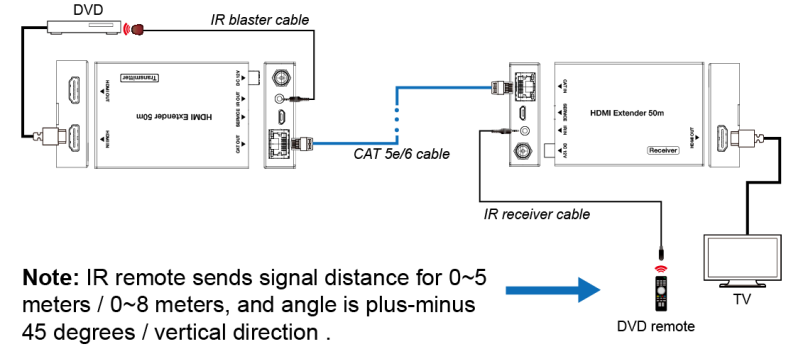

Последователи диаграмма системы инфракрасн о методе пользы кабеля инфракрасн.



наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT

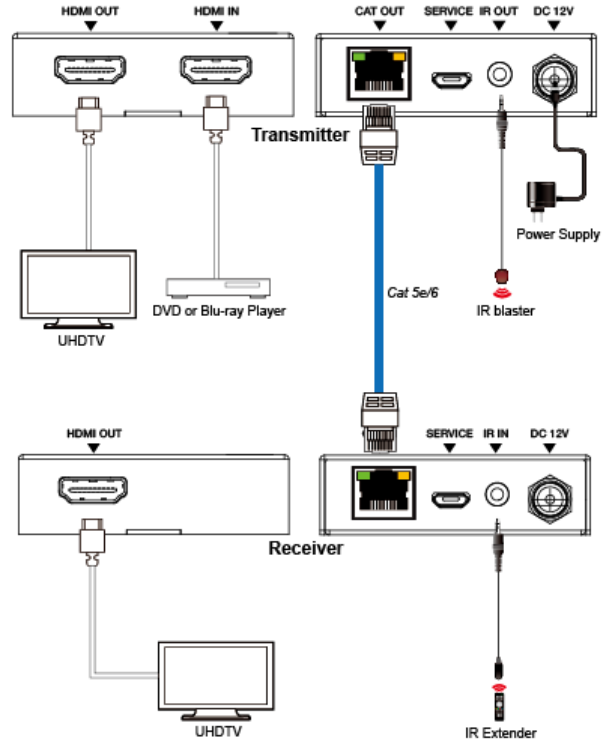

6. Пример применения



наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT
