Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное
Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное
Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное
Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное
Спецификации
Номер модели :
WL-1601M
Место происхождения :
Континентальный Китай
Количество минимального заказа :
ПК 1
Условия оплаты :
T/T, западное соединение, MoneyGram
Способность поставки :
1000 ПК в неделю
Срок поставки :
2-3 дня
Упаковывая детали :
Коробка коробки и стандартный пакет экспорта
Порты входного сигнала :
16 × HDMI (женский тип), 1x RS232
Порты выввода :
1 × HDMI (женский тип),
Аудио выход :
PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1
Разрешение входного сигнала :
480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60,
Разрешение выхода :
1080p, 1080i, 720p, 1024x768,1360x768
Предохранение от ESD :
±8kV (разрядка), ±4kV воздушного зазора (разрядка контакта)
Электропитание :
DC 12V/5A (стандарты US/EU, CE/FCC/UL аттестовали)
Размеры :
440mm (w) ×200mm (d) ×45 mm (h)
Рабочая температура :
0°C | 40°C/32°F | 104°F
Температура хранения :
-20°C | 60°C/-4°F | 140°F
Описание

Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное



Мульти-телезритель 16x1 HDMI с безшовным Switcher



1. Введение

Этот продукт высокая эффективность 16 1 switcher острословия Мульти-телезрителя безшовным. Он поддерживает высокий дисплей источника входящего потока определения 16 на одном экране. Как switcher, он может также плавно переключить входной сигнал 16 HD свободно.





2. Особенности

  • 1, масштаб поддержки вверх, масштаб вниз с функции;
    2, разрешение выхода поддержки множественное;
    3, формат LPCM/AC3/DTS поддержки цифровой аудио
    4, кнопка поддержки и контроль RS-232;
  • Содержание пакета

①Мульти-телезритель 1× 16×1 HDMI

②Руководство потребителя 1×

③Кабель 1× RS-232

④2× устанавливая уши

⑤16 x DVI к кабелю HDMI

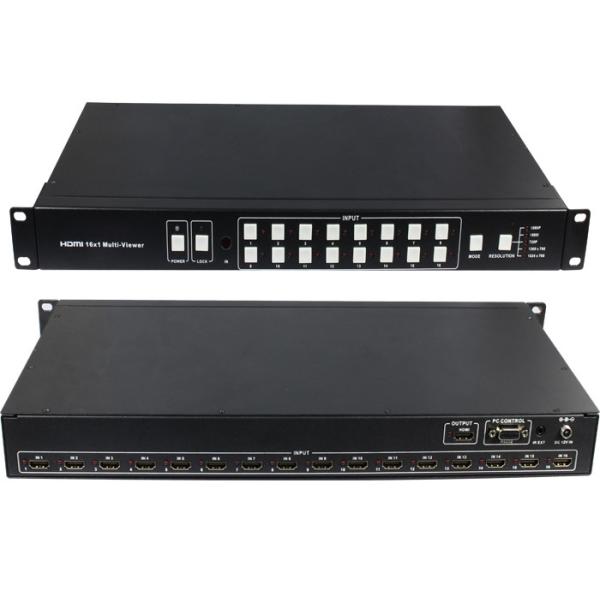

3. Изображения для Мульти-телезрителя 16x1 HDMI с безшовным Switcher.

Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное



4. Спецификации



Технический
Видео- ширина полосы частот 2.25Gbps
Порты входного сигнала 16 × HDMI (женский тип), 1x RS232
Порты выввода 1 × HDMI (женский тип),

Аудио выход PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

  480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz,
Разрешение входного сигнала 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60,
  1024x768@60, 1280x720@60, 1920x1080@60;

Разрешение выхода 1080p, 1080i, 720p, 1024x768,1360x768

Предохранение от ESD ±8kV (разрядка), ±4kV воздушного зазора (разрядка контакта)

Электропитание DC 12V/5A (стандарты US/EU, CE/FCC/UL аттестовали)

Размеры 440mm (w) ×200mm (d) ×45 mm (h)

Вес 1800g

Материал шасси Металл

Цвет Silkscreen Черный
Рабочая температура 0°C | 40°C/32°F | 104°F
Температура хранения -20°C | 60°C/-4°F | 140°F

Относительная влажность RH 20~90% (не-конденсировать)
Расход энергии 24W



5. Управления и функции деятельности

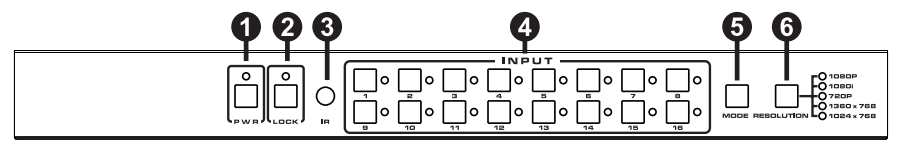

  • 5,1 фронт - панель

Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное











Номер Имя   Описание функции
1 СИЛА   Отожмите эту кнопку для того чтобы привести прибор в действие включено-выключено.
  СИД осветит зеленое когда сила дальше,
        красный когда оно в „резервном“ режиме.
2     Отожмите эту кнопку для того чтобы запереть все кнопки на панели,
ЗАМОК   пресса снова, который нужно открыть. Красное СИД загорится
      когда кнопка запирается. Наоборот, темнота поворота

        когда откройте.
3 Окно приемника инфракрасн Получите инфракрасн от удаленного регулятора.
4 Выбор входного сигнала HDMI Пресса для того чтобы выбрать входной сигнал от 1 до 16.
    зона кнопки
5 РЕЖИМ   Отожмите кнопку для того чтобы выбрать режим работы монитора.
6 РАЗРЕШЕНИЕ   Отожмите кнопку для того чтобы выбрать разрешение выхода.

    НЕТ.   РАЗРЕШЕНИЕ
    1 1080P, главное аудио изображения
    2 1080I, главное аудио изображения
    3 720P, главное аудио изображения
    4 1360x768, главное аудио изображения
    5 1024x768, главное аудио изображения

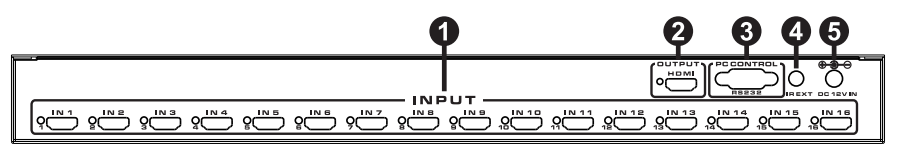

5,2 задняя панель

Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное



4/8



Номер Имя Описания функции
1 Зона ВХОДНОГО СИГНАЛА HDMI Соедините источники HDMI. СИД 1-16 освещает когда
сигнал HDMI затыкает в соответствуя порте входного сигнала
    с кабелем HDMI.
2 HDMI ВЫВЕЛО НАРУЖУ зона Выход для дисплеев, СИД AVR etc. загораются когда
дисплей затыкает внутри соответствуя порт выввода с
    Кабель HDMI.
3 RS-232 Соединитесь с ПК или системой управления со штырем D-подводной лодки 9
кабель для передачи команд RS-232.

4 ИНФРАКРАСН EXT Порт приемника наполнителя инфракрасн, соединяется с приемником инфракрасн
кабель.

5 СИЛА DC ВНУТРИ Заткните электропитание DC 12V/5A в блок и
соедините переходник с выходом AC.




6. Описание детали режима работы монитора



Мульти-телезритель 16x1 имеет 4 режима работы монитора.

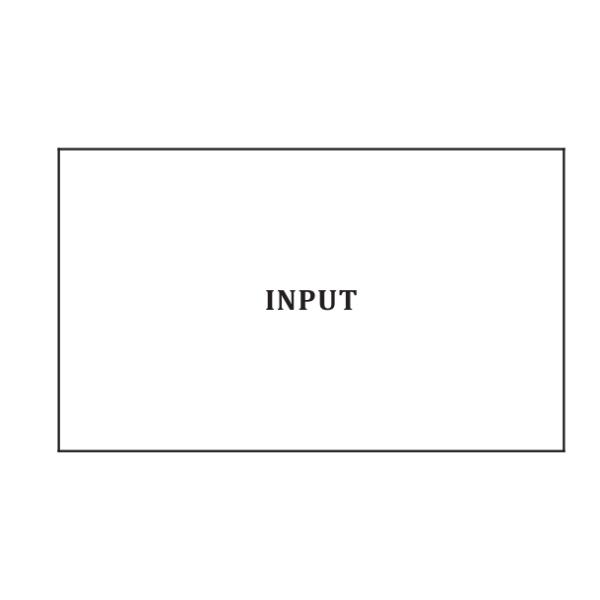

MODE1: Мульти-телезритель 16x1 отделит дисплей входной сигнал 16 HD, и теперь безшовный switcher.

Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное



Входной сигнал

Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное





Безшовный Switcher MODE1-16×1

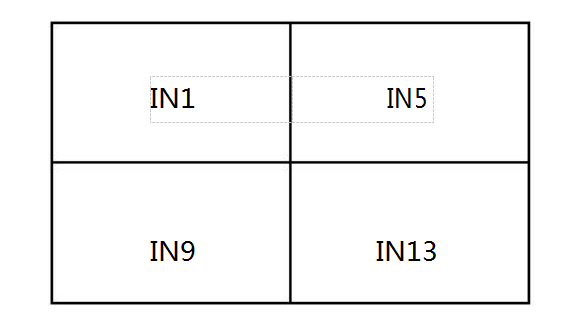

MODE2: Мульти-телезритель 16x1 разделяет входной сигнал 4 HD к одинаковому размеру и дисплей на одном экране. И теперь переключите кнопку входного сигнала на фронте - панель или инфракрасн удаленные, воля аудио выхода HDMI соответствие к выбранному источнику входящего потока.



Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное




IN9 IN13



Мульти-телезритель MODE2-4×1







5/8

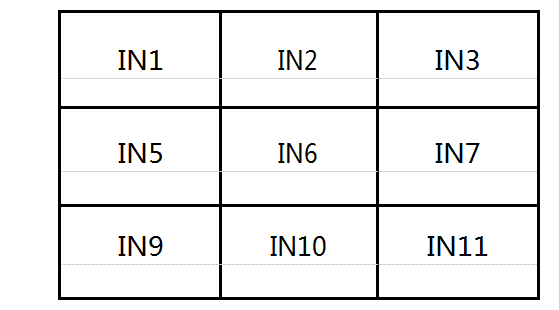

MODE3: Мульти-телезритель 16x1 разделяет входной сигнал 9 HD к одинаковому размеру и дисплей на одном экране. И теперь переключите кнопку входного сигнала на фронте - панель или инфракрасн удаленные, воля аудио выхода HDMI соответствие к выбранному источнику входящего потока.

Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное


Мульти-телезритель MODE3-9×1

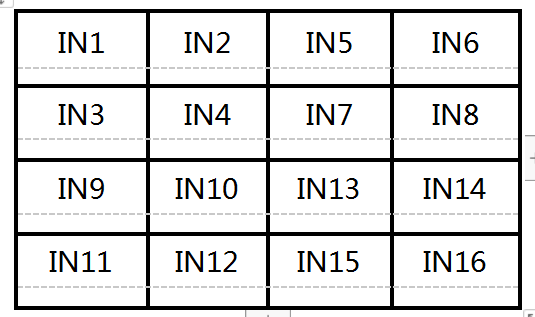

MODE4: Мульти-телезритель 16x1 разделяет входной сигнал 16 HD к одинаковому размеру и дисплей на одном экране. И теперь переключите кнопку входного сигнала на фронте - панель или инфракрасн удаленные, воля аудио выхода HDMI соответствие к выбранному источнику входящего потока.

Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное



Мульти-телезритель MODE4-16×1
