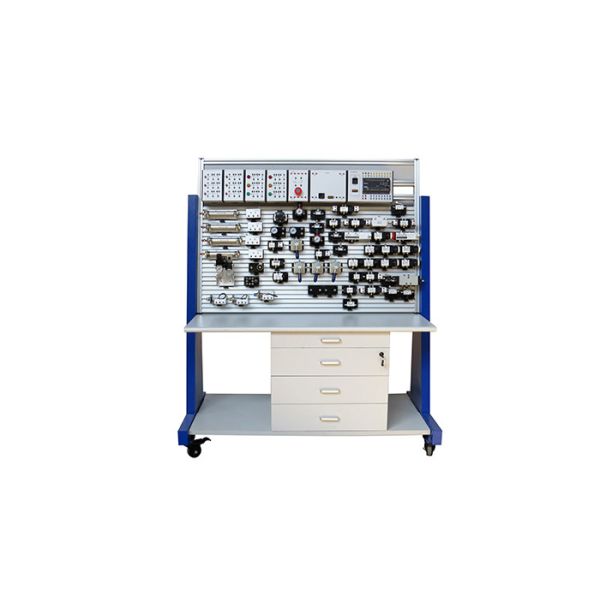

Верстак пневматического и электропневматического Суда дидактического оборудования Electro ZMP1110 пневматический

Рабочее место пневматического и электропневматического стенда двухстороннее мобильное позволяет собранию и деятельности различных компонентов без пользы инструментов (компоненты оборудованные с быстрой системой собрания)

- Размер таблицы завальцовки 1* между длиной 1200 mm, высота 1700 mm и глубина минимум 800 mm.

- 1* прессовало и adonized алюминиевая плита размера между длиной 1080 mm и минимумом глубины 680 mm с возможностью исправлять электрические детали на обеих сторонах.

- шкаф 2* с минимум 4 ящиками и замками

- направляющая троса 1*

- 1 блок электропитания x на AC 24 VDC/4A рамки установки 220V минимальный с выходами минимума 6

- 1 молчаливый смазанный компрессор x для пользы класса: защищенный переключателем и предохранительным клапаном давления

- Подача напряжения 230V/50HZ

- Минимум бара рабочего давения 7

- Тариф отсасываемого течения минимум 40 Л/МИН

- Том 9 l минимум танка

- Выход с регулятором давления, манометром и быстрой муфтой

Пре-привод для ручного и механического наддува

- кнопка 2 привелась в действие клапаны 3/2 катышк NC

- Кнопка 2 привелась в действие 3/2 НИКАКИХ распределителей

- 1 3/2 клапанов NC управляемых кнопкой аварийной остановки

- 4 раздатчика FC 3/2 NC ролик-работали

- 2 клапана управления по направлению NC 3/2 управляемого retractable роликом

- 1 переключатель привелся в действие 3/2 клапанов NC бистабильн

- 1 кнопка привелась в действие 5/2 клапанов управления по направлению

- 1 клапан 5/2-way с двух позиционным переключателем селектора

- 1 закрытый клапан центра 5/3 управляемый мимо крюк-в рычаге

Пневматически управляемый пре-привод

- 1 пневматически привел в действие 3/2 клапанов катышкы NC одностабильных, 3/2 NC.

- 2 пневматически привел в действие клапаны 5/2 одностабильные катышк

- 2 пневматически привел в действие 5/2 бистабильн клапанов

Обработка сигнала, регулирование потока и преграждать

- 1 логический вентиль «ИЛИ».

- 1" ИЛИ» переключатель селектора цепи

- 1" И» логический вентиль

- 1" И» переключатель селектора цепи

- 2 однонаправленных дросселя подачи

- 1 быстрый выпускной золотник

- 1 регулируемый пневматический таймер с положительным выходом

- 2 регулятора расхода с пилотным управляемым задерживающим клапаном

- 1 ограничитель двухнаправленной подачи

- 1 клапан последовательности

Цилиндры

- 2 Одно-действуя цилиндра возвращения весны

- 1 Двух-действуя цилиндр с магнитный амортизировать поршеня и эластичных

- Двойной действующий магнитный цилиндр поршеня с регулируемый пневматический амортизировать

Electro распределители

- 1 клапан соленоида, 3/2-way одностабильный NC (24 катушки VDC с индикатором СИД)

- 1 клапан соленоида, 3/2 бистабильн (24 катушки VDC с индикатором СИД)

- 2 клапана соленоида, 5/2 бистабильн (24 катушки VDC с индикатором СИД)

- 2 клапана соленоида, 5/2 одностабильного (24 катушки VDC с индикатором СИД)

- 1 клапан соленоида, 5/3 закрытых центров (24 катушки VDC с индикатором СИД)

- 1 генератор вакуума влиянием всасывания с чашкой всасывания

- Отсеки управления/датчики

- 1 ВКЛЮЧЕНО-ВЫКЛЮЧЕНО переключатель

- 1 кнопка аварийной остановки (электрическая)

- 1 установите электрических входных сигналов (коробка с 3 кнопками NO-NC)

- 1 установите 3 реле (катушка НЕ--3 NC, 24VDC 3)

- 1 индикатор (индикаторы, звонарь)

- 1 установите 2 реле таймера (2 НЕ- 2 NC)

- 1 блок электрического соединения терминальный

- Тип Reed 4 магнитных детекторов

- 2 статических магнитных детектора

- 1 индуктивный датчик

- 1 емкостный датчик

- 1 светоэлектрический детектор

- Электрический переключатель предела 4

- 1 переключатель давления электрического контакта

- Аксессуары

- Установите 10" соединители Ø 4mm t»

- Установите 10 пластиковых крышек Ø 4mm

- Установите 10" соединители Ø 4mm y»

- 1x набор кабеля лаборатории безопасности 4 mm (цвет красный и голубой) состоя из по крайней мере 80 кабелей

- все пневматические компоненты необходимо оборудовать с соединениями Ø 4mm быстрыми

Детали и гарантия продукта
Мы поставляем соответствующие запасные Пэт согласно требованию к эксперимента, наши продукты принимаем алюминиевую структуру, структуру размера бумаги A4 алюминиевую и пластиковую вися коробки.
Мы поставляем 3 лет времени гарантии.

Упаковка & доставка
Детали пакета: пластиковая пена film+ пластиковая + коробка переклейки с паллетом, и для размера оборудования более менее чем 1CBM, мы поставляем пластиковую коробку film+ пластиковую foam+ точную.

Аранжируйте доставку в течение 45 дней на квитанции о получении платежа.

Пожалуйста см. под фото для детального пакета.

Тренируя фото комнаты

Информация о компании

Мы поставляем профессиональный воспитательный тренажер и техническое уча оборудование, которое получало широкое применение в университетах инженерства, политехниках, программах развития и центре подготовки технической рабочей силы института, ремесленных училищ так же, как индустрии. Наши продукты позволяют студентам выучить и экспериментировать через ценный практический опыт, и технология покрытая нашим тренажером предусматривает знание, эксперименты и дидактическое развитие навыков которое критической важности к сегодняшним и завтрашним карьерам.

Фото для клиентов посещая фабрику

Обслуживание

Мы поставляем supply7*24 часы обслуживание, услуга по конструированию клиента, обслуживание OEM, обслуживание ярлыка покупателя. С профессиональными инженерами объединяйтесь в команду и продажи объединяются в команду, мы уверяют вас хорошее качество продукции.

Сертификат
Наши продукты принимают систему управления продукцией ISO9001.
