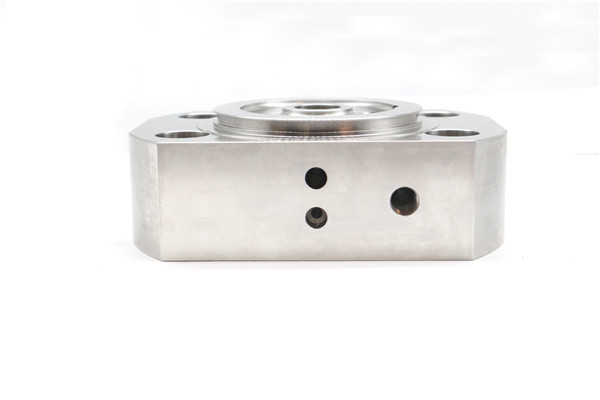

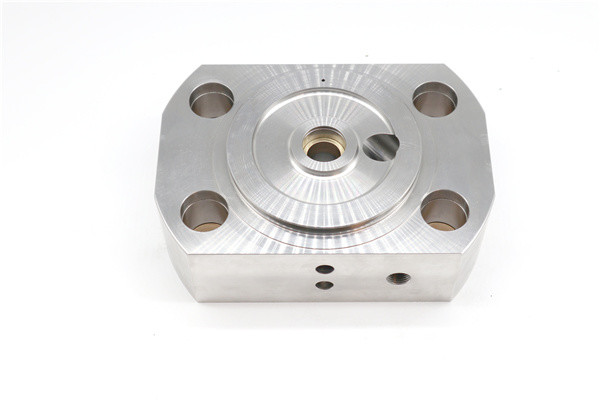

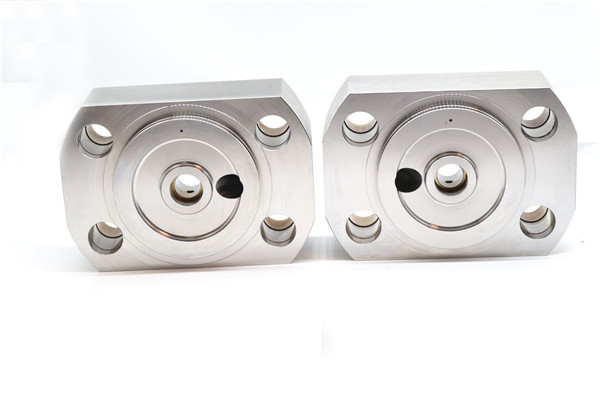

020074-1 WaterJet 87K Части насоса интенсификатора Конец колокольчика Сборка правой руки Части насоса Waterjet

Насосы интенсификатора и их части

Аксессуары для усилителей состоят из насоса, аккумулятора, цилиндра высокого давления, контрольного клапана, внутренней оболочки, поршня, керамического стержня, уплотнительной группы, медного торта, конечного крышка, розетки и т.д.Части являются частью аксессуаров интенсификатора, и аксессуары интенсификатора также определяют способность и качество резки водяным струем.

Крышка конца нефтяного баллона: Крышка конца нефтяного баллона устанавливается на обоих концах нефтяного баллона через четыре набора штанг.Входные и выходные порты для масла оборудованы масляной платой., и стержень проходит через центральное отверстие.

20074-1 WaterJet 87K Части насоса интенсификатора Конец колокольни сборка правой руки Waterjet описание частей насоса:

020074-1 Комплекс крышки конца струи воды:

Сборка турбокомпрессора водонагнетателя: как определить план и метод обработки конечной крыши

Существует множество способов обработки конечных крышек. В зависимости от разного времени обработки подшипниковой камеры и крана, его можно разделить на две схемы обработки.

1Первый план обработки:

Основные этапы обработки:

(1) Застегните конечную крышку на челюсти станка и выровните центр и конечную поверхность.

(2) Камера подшипника грубого поворота, конечная поверхность подшипника, плоскость хребта ветрового стекла и остановка.

(3) Легко расслабьте челюсти, и закончите вращение стоп и конца лица.

(4) Прекрасное поворотное подшипниковое помещение.

(5) Бурение и добыча.

Преимущества этой схемы обработки: поскольку стоп и подшипник камеры с точностью поворачиваются в одном зажимании, их коаксиальность выше и вспомогательные человеко-часы меньше.Недостаток заключается в том, что подшипниковая камера подвержена деформации из-за чрезмерного сжатия напряженияСледовательно, после грубого поворота челюсти должны быть слегка ослаблены, чтобы избежать деформации зажима.Степень ослабления нелегко понятьВ случае недостаточного ослабления деформация все равно произойдет, а при слишком большом ослаблении деталь может двигаться во время резки или даже выбросить из челюстей, что может привести к аварии.

2Второй план обработки

Основные этапы обработки подшипниковой камеры и стопа состоят из двух зажимов:

(1) Застегните конечную крышку на челюсти станка и выровните центр и конечную поверхность.

(2) Грубая вращающаяся подшипниковая комната, конечная поверхность подшипниковой комнаты и плоскость лобового стекла.

(3) Грубое и окончательное повороты.

(4) Установите крановку конечного крышка на форму крановки и плотно нажмите на нее.

(5) Завершенная камера вращения подшипника и внешняя поверхность подшипника.

(6) Бурение и добыча.

В отличие от одноразового процесса зажима, преимущества двухразового процесса зажима заключаются в том, что напряжение зажима мало влияет на деформацию отделочной части,застежка стабильна и надежнаНедостаток заключается в том, что стоп и подшипниковая камера не образуются точно в одном зажимании,и легко производить различные валы из-за плохого качества устройства для позиционирования или неправильного зажимаВ то же время два зажима приводят к увеличению вспомогательных человеко-часов.человеко-часы перед резкой, сэкономленные поверхностью, могут компенсировать вспомогательные человеко-часы двух зажимов, и иногда общая эффективность производства выше, чем при системе сцепления.

020074-1 WaterJet 87K Части насоса интенсификатора Конец колокольчика Сборка правой руки Части насоса Waterjet:
