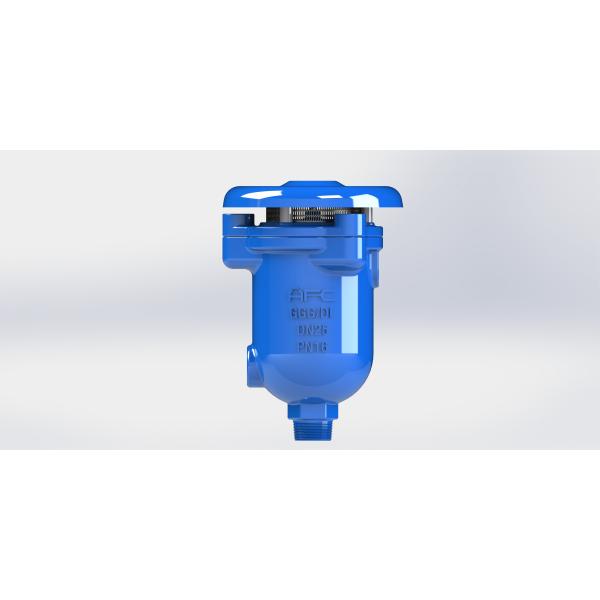

Зона полного потока функции одиночного клапана отпуска воздуха комбинации камеры тройная

Описание:

Клапан отпуска воздуха комбинации кинетический обеспечивает 3 функции:

1. Большой отпуск воздуха

  1-1. Во время заполнять трубопровод, поплавок останется на своем исходном положении. (открытый)

  1-2. Позволенный большой воздух из клапана через большое сопло.

2. Небольшой отпуск воздуха

  2-1.When уровень воды приходит до верхней части, поплавок будет до своего близкого положения и закроет отверстие дуги запечатывания большое и небольшое отверстие.

  воздух 2-2.The (2% из разрешенного воздуха в воде) непрерывно приходит вне от воды и сбора вверху клапан.

  поплавок 2-3.The будет управляться вниз и позволил небольшому карману вне через небольшое отверстие.

  дуга запечатывания 2-4.The все еще не находится в близком положении до пустого воды

3. Большой забор воздуха во время стекать трубопровода.

  3-1.Float упадет вниз когда пустой трубопровода.

  воздух 3-2.Large придет в трубопровод через клапан.

  3-3.Preventing от сброса давления вакуума трубопровода и перерыва.

  3-4.Protect герметизируя колцеобразное уплотнение от закупоривать в трубопроводе.

Особенности:

. Предварительный дизайн: Простой механизм и сильный поплавок, который нужно предотвратить треснуть во время закрытия неожиданного hammer& воды быстрого.
. Отсутствие оружия или рычаги, который нужно предотвратить вибрировать, гнущ, сразу закрытие овса fl.
. Ровное снаружи клетки поплавка, держит поплавок двинуть в ведущем брусе ed specifi.
. Нижний резиновый буфер для предохранения столкновения, и сток легкий со свойственными отверстиями вокруг клетки во время вакуума.
. Внешний экран для безопасности и предотвращает насекомых внутри.
. Полно эпоксидная смола сплавливания покрыла внутренность и снаружи тела клапана для долгосрочных обслуживаний.
. Изготовляя стандарт: BS EN1074-4, AWWA C512
. Сверлить и размер фланца: EN 1092 BS и EN 558 и ANSI BS фланец.

Таблица выбора размера:

Материальный список:

KARS (тип DN25-DN50 потока)

KARX (тип DN50-DN300 фланца)

Размер:

KARS (тип DN25-DN50 потока)

KARX (тип DN50-DN300 фланца)

Характеристика воздушных потоков

Большой выматываться воздуха

Забор воздуха

Небольшое суфлирование воздуха
