Промышленный прямой монтаж верхний входный шаровой клапан двойной эксцентрический шаровый клапан
Обзор продукта:
Прямая установка верхнего входа полуколенчатого клапанаявляется широко используемым типом клапана, широко используемым в системах управления жидкостью в промышленных областях. Он состоит из клапанного корпуса, крышки клапана, шарика клапана и ствола клапана.
Основная особенность конструкции экцентрического полукулевого клапана с верхней установкой заключается в том, что положение клапанного шара отклоняется от оси ствола клапана.Обычно эксцентрическое расстояние составляет половину радиуса клапана мячЭта конструкция позволяет шарику клапана достигать очень малого трения и уплотнительного крутящего момента при открытии и закрытии, тем самым уменьшая рабочую силу и износ клапана.
Принцип работы верхнемонтированного эксцентрического полукулевого клапана заключается в управлении положением клапанного шара путем вращения ствола клапана, тем самым реализуя переключение и регулирование жидкости.Когда ствол клапана вращается, шарик клапана отклоняется от места клапана, тем самым открывая канал и позволяя проходить жидкости.когда стебель вращается, чтобы выровнять мяч с сиденьем, канал закрывается и жидкость перестает течь.
Материалы основных компонентов:
Наименование компонента | Корпус клапана | Диск | Стержень клапана, цилиндр, поршень | Весна | Сиденье клапана |
Материал | Литовое железо, литая сталь | Углеродистая сталь | Нержавеющая сталь | Нержавеющая сталь | NBR |
Размеры основных внешних соединений (единицы: мм)
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
Л | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 430 | 530 | 580 | 630 | 800 | 900 | 1000 | 1100 | 1200 | 1300 |
H | 155 | 165 | 190 | 200 | 265 | 280 | 325 | 385 | 430 | 480 | 520 | 560 | 655 | 710 | 780 | 840 | 1000 | 1100 | 1250 |
W | 200 | 200 | 230 | 250 | 240 | 240 | 280 | 350 | 350 | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 600 |
Характеристики продукта:
1Низкое трение и уплотнительный крутящий момент: из-за эксцентричной конструкции шарика клапана рабочая сила и износ клапана невелики.
2Хорошая производительность регулирования потока: путем вращения ствола клапана можно достичь точного контроля потока.
3Быстрый переключатель: конструкция клапана позволяет клапан быстро открываться или закрываться, что подходит для систем, требующих быстрого реагирования.
4Хорошая коррозионная стойкость: Общие эксцентрические полукулевые клапаны, установленные сверху, такие как нержавеющая сталь, имеют хорошую коррозионную стойкость.

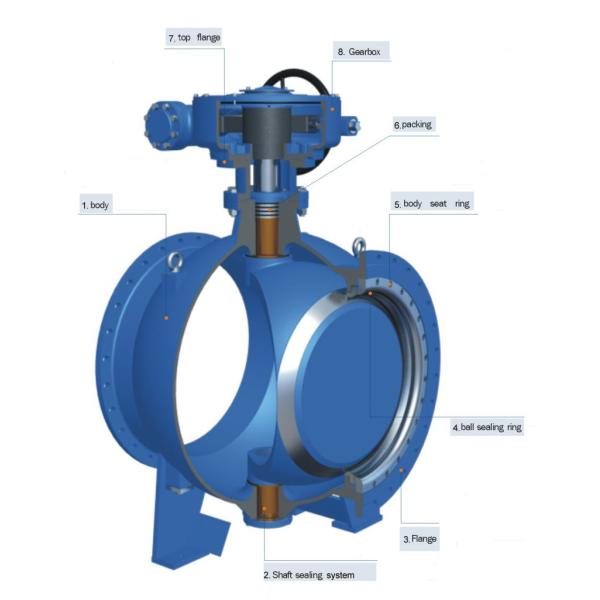

Изображение продукта:
