Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
Спецификации
Номер модели :
BLE232
Место происхождения :
Пекин
Количество минимального заказа :
100
Условия оплаты :
T/T
Способность поставки :
20000000 блоков в год
срок поставки :
5-8 недель
Упаковывая детали :
3 слои сумки защиты противостатических & влагостойкого & картонной коробки обеспечить безопасность т
Набор микросхем :
СинийNRG 232

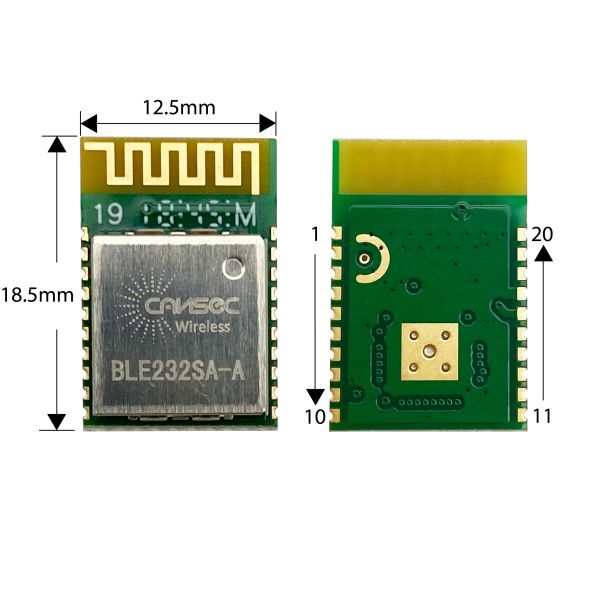

Размер :
12.5*18.5*2.6mm
Внезапный/RAM :
256KB/24KB
Сила ТС :
8dBm
TX настоящее :
15.1mA
Чувствительность Ркс :
-88dBm
Течение RX :
7.7mA
Текущее потребление сна :
1μA
I/O :
15
Протокол :
BLE5 & сетка
Антенна :
Антенна ПКБ
Ряд :
100m
Частота :
2.4ГХЗ
Описание

Модуль St Bluenrg-2 беспроводной Bluetooth Cansec Ble232SA-A дома Iot умный

Параметр
Минута
Тип

Макс
Блок
Напряжение тока деятельности
1,7
-
3,6
V
Температура деятельности
-30
-
85
°C
Текущее потребление
Остатки
-
5
-
мамы
Положение боевой готовности
-
500
-
мамы
Передайте режим (8dBm)
-
15,1
-
мамы
Сила TX
-
-
8
dBm
Чувствительность RX
-
-
-88
dBm

Модуль St Bluenrg-2 беспроводной Bluetooth Cansec Ble232SA-A дома Iot умный



Описание



Модуль серии BLE232SA/UA конструирован основанный на BlueNRG-2 компании ST. BlueNRG-2 систем-на-обломок энергии Bluetooth очень низкой мощности низкий (BLE5.0) однорежимный уступчивый со спецификацией Bluetooth.

BlueNRG-2 удлиняет особенности удостоенного премии сетевого процессора BlueNRG, включающ использование врезанной коркы M0 для идущего кода применения потребителя.

BlueNRG-2 включает 256kB программируя флэш-памяти, 24 кб статической оперативной памяти с удерживанием (2 банками 12kB) и SPI, UART, peripherals интерфейса связи I2C стандартных. Оно также отличает многофункциональными таймерами, сторожевым псом, регулятором RTC и DMA.

ADC доступен для взаимодействовать с сетноыми-аналогов датчиками, и для чтения измерения интегрированного монитора батареи. Цифровой фильтр доступен для обработки потока PDM.

BlueNRG-2 предлагает такое же превосходное представление RF как радио BlueNRG, и интегрированный конвертер высокой эффективности DC/DC держит такие же ультра-низкие степенные характеристики, но BlueNRG-2 улучшает текущее потребление режима сна BlueNRG позволяющ дальнейшему увеличению продолжительности жизни батареи применений.



Применения

  • Дозоры
  • Фитнес, здоровье и спорт
  • Потребитель медицинский
  • Безопасность/близость
  • Дистанционное управление
  • Домашняя и промышленная автоматизация
  • Помогать прожитие
  • Peripherals мобильного телефона
  • Освещать peripher ПК



Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
Пусковая площадка Numbe





Имя





Тип Pin





Описание
1 RESET_N Я Возврат системы





2





DIO13

 OD GPI 13
Я UART_CTS
I/O I2C1_DAT



3



DIO12

 OD GPI 12
I/O I2C1_CLK
4 GND Земной Pin Соединитесь с GND
5 VCC СИЛА Входной сигнал напряжения тока батареи







6







DIO11

 I/O Общецелевой цифровой I/O
Я UART_RXD
I/O SPI_CS1
O CLK_32K







7







DIO10

 I/O Общецелевой цифровой I/O
Я SWDIO
O SPI_OUT
O CLK_32K





8





DIO9

 I/O Общецелевой цифровой I/O
Я SWCLK
Я SPI_IN
O XO16/32M







9







DIO8

 I/O Общецелевой цифровой I/O
O UART_TXD
I/O SPI_CLK
Я PDM_DATA









10









DIO7/BOOT



I/O

Штырь Bootloader

Общецелевое цифровое
Я UART_CTS
I/O I2C2_DAT
O PDM_CLK





11





DIO6

 I/O Общецелевой цифровой I/O
O UART_RTS
I/O I2C2_CLK
Я PDM_DATA







12







DIO5

 I/O Общецелевой цифровой I/O
O UART_TXD
I/O I2C2_DAT
O PWM1







13







DIO4

 I/O Общецелевой цифровой I/O
Я UART_RXD
I/O I2C2_CLK
O PWM0





14





DIO3

 I/O Общецелевой цифровой I/O
O PWM1
Я SPI_IN







15







DIO2

 I/O Общецелевой цифровой I/O
O PWM0
O SPI_OUT
O PDM_CLK







16







DIO1

 I/O Общецелевой цифровой I/O
O UART_RTS
I/O SPI_CS1
Я PDM_DATA







17







DIO0

 I/O Общецелевой цифровой I/O
Я UART_CTS
I/O SPI_CLK
O CPUCLK







18







ANATEST0/DIO14

 I/O Общее назначение аналоговым выходом цифровое
I/O I2C1_CLK
I/O SPI_CLK
19 ADC1 Я Входной сигнал 1 ADC
20 ADC2 Я Входной сигнал 2 ADC

Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной

Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной

Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной

Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной

Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной

Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
Модуль BLE232SA-A Bluetooth модуля ST BLUENRG-2 RTS беспроводной
вопросы и ответы
Q1: Вы фабрика или торговая компания?
A1: Мы профессиональная фабрика с многолетним опытом 25.
Q2: Можете вы принять OEM/ODM?
A2: Конечно, мы имеем богатый опыт OEM&ODM.
Q3: Вы имеете проверку качества?
A3; Каждый из наших продуктов проходило качественный испытывать и имеет 2 лет свободного послепродажного обслуживания.
