Особенности

• Полно уступчивый со спецификацией BLE 5,0

– Тариф данных 125Kb/s, 500Kb/s, 1Mb/s и 2Mb/s

– Длиннорейсовый с S2 и S8

– Рекламировать расширение

– Частота прыжков CSA#1 и CSA#2

• Особенности двигателя слоя связи

– Интерфейс поддержки AMBA AHB

– Шифрование/расшифровка поддержки 128-AES/CCM

– Процессор пакета связ-слоя поддержки типов

Рекламировать данные/контроль

– Процессор пакета поддержки CRC и забеливать

– Поддержите все события BLE форматируя и

синхронизация

– Реклама поддержки расширенная/периодическая

– Наборы рекламы поддержки множественные (до 1650 байт

в набор)

– Соединения поддержки множественные

– Поддержите все комбинации государства & роли

• Врезанный модем для модуляции и демодулирования, Programmable фильтра канала, AGC, DC возместил отмену, и измерение RSSI

• Особенности RF:

– 2.400-2.484 GHz, с GFSK

– Чувствительность с -102dBm@125Kbps

– Выведите наружу сила -28dBm к 6.5dBm

– Сетноое-аналогов RSSI с разрешением 1dBm

– Автоматические VCO & RX фильтруют настраивать

• Интегрированное управление силы

– Квалифицированные POR и BOR

– Одно LDO

– Одно DCDC

– Двигатель низкой мощности DPVFS

• Ряд подачи напряжения:

– Поставка 1.62-3.63V внешнего напряжения

– Напряжение тока ядра: типично 0.9V, с грациозным ухудшением вниз к 0.6V для низкой мощности

• Типичные режимы низкой мощности:

– Idd во время receving: 6mA

– Idd во время передавать (0dBm): 6.5mA

– Режим низкой мощности (бодрствование 300ms вверх): 20uA

– Режим низкой мощности (глубокий сон с удерживанием памяти): 3uA

– Режим низкой мощности (глубокий сон без удерживания памяти): 1uA

– Весьма режим сна с бодрствованием RTC встречным вверх и поставкой ядра 0.6v: 0.7uA

• Часы поддержки различные для различных режимов деятельности:

– Внешний кристалл 48M

– Внешний кристалл 32.768KHz для ультра сна долгого времени

– Внутренний генератор 32KHz RC для нормальной работы

• Диапазон температур -40°~125° деятельности (температура соединения)

• Врезанный процессор 48MHz 32bit RISC MCU с тайником 8KB и 2 провода SWD отлаживают интерфейс

• Таймер RTC

• Врезанная ВСПЫШКА 512KB для врезанного программирования

• Система 64KB SRAM для программы

• Доля 64KB SRAM для данных

• Общецелевые штыри I/O для мульти-польз

– UART0 для регулятора системы

– GPIO/UART1/SPI0/SPI1/I2C0/I2C1/PWM для множественное периферийного и датчиков

– Каждый штырь можно составить карту к различной функции

интерфейс

• канал ADC 10 битов

• 2 общецелевых таймера 32bits

• Один таймер сторожевого пса

• загрузчик операционной системы На-обломока

– Поддержка OTA

• Решение Одно-обломока BLE

– ING9187 может побежать и стога применения и протокола BLE

– Простой, чистый и оптимизированный API

• Конфигурируемое программное обеспечение для того чтобы удовлетворять гибкий сценарий применения. Поддержка все передатчик классов прибора, централь, наблюдатель, периферийный

• Обеспечьте SDK с примером ссылки 30+

– Стандартные SIG цепляют решение

– Другие типичные применения, как маяк, температура тела, ход суда, etc.

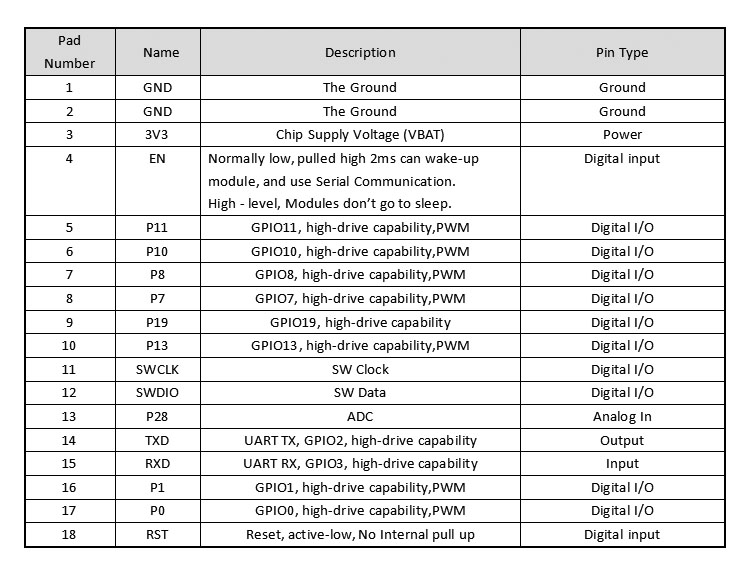

ПРИМЕЧАНИЕ: о свойственных вариантах передавать по мультиплексу штыря, пожалуйста схема данных ссылки ING9187
