Модуль приемопередатчика модуля 300mbps RF Realtek WiFi антенны простой полосы 2x2 Mimo
Модуль приемопередатчика модуля 300mbps RF Realtek WiFi антенны простой полосы 2x2 Mimo
Спецификации
Номер модели :
6192E-UC
Место происхождения :
КИТАЙ
Количество минимального заказа :
5/pcs
Условия оплаты :
T/T
Способность поставки :
4000000pcs/month
Срок поставки :
15-40 трудодней
Упаковывая детали :
Вьюрок
Набор микросхем :
RTL8192FC
Диапазон изменения частот :
2,400 GHz | 2,497 GHz
Рабочая температура :
0°C к 70°C
Температура хранения :
-40°C к 85°C
Pin подводит итог по столбцам :
11 штырь
Количество каналов :
Ch1 | Ch14
Описание

Модуль приемопередатчика модуля 300mbps RF Realtek WiFi антенны простой полосы 2x2 Mimo



Дизайн ссылки модуля RTL8192FC Wifi

Модуль приемопередатчика модуля 300mbps RF Realtek WiFi антенны простой полосы 2x2 Mimo

1. Трассировка S0 /S1 2antenna как можно короткая, лучше добавила πcircuit для соответствуя tunning;

2. Управление трассировки USB как импеданс 90ohm;

3. электропитание 3V3 добавило конденсатор фильтра 2 (10uf+0.1uf);

Детальные параметры модуля RTL8192FC беспроводного

Модель никакая 6192E-UC Основной набор микросхем RTL8192EU
Интерфейс USB Стандарт WiFi IEEE802.11b/g/n
Тариф данных 300Mbps Аттестация ДОСТИГАЕМОСТЬ ROHS
Антенна RF Внешняя антенна операционная система поддержала Линукс/андроид/Windows
Частота 2.4GHz Электропитание 3.3V

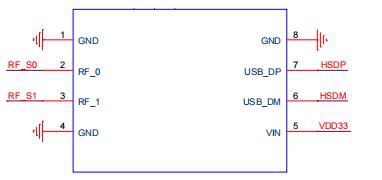

Pin подводит итог по столбцам



Модуль приемопередатчика модуля 300mbps RF Realtek WiFi антенны простой полосы 2x2 Mimo

НЕТ Имя Тип Описание Напряжение тока
1 GND - Земные соединения
2 МУРАВЕЙ 0 I/O I/O port0 RF
3 МУРАВЕЙ 1 I/O I/O port1 RF
4 GND - Земные соединения
5 VDD33 P Входной сигнал 3.3V источника напряжения тока главной власти 3.3V
6 USB_DM I/O D- USB
7 USB_DP I/O USB D+
8 GND - Земные соединения
9 NC - Плавать (сделайте не соединенный с землей)
10 NC - Плавать (сделайте не соединенный с землей)
11 NC - Плавать (сделайте не соединенный с землей)

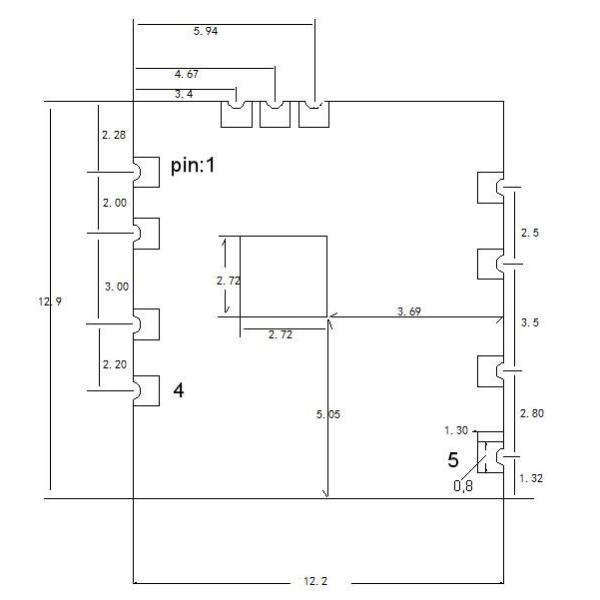

Рекомендация плана

Модуль приемопередатчика модуля 300mbps RF Realtek WiFi антенны простой полосы 2x2 Mimo



Применение модуля RTL8192FC Wifi


Модуль приемопередатчика модуля 300mbps RF Realtek WiFi антенны простой полосы 2x2 Mimo
