Спецификации
Номер модели :
6221E-UUC-02
Место происхождения :
Гуандун, Китай
Количество минимального заказа :
5/pcs
Условия оплаты :
T/T
Способность поставки :
4000000pcs/month
Срок поставки :
15-40 трудодней
Упаковывая детали :
Вьюрок
Модель No. :
6221E-UUC-02
Операционная температура ((мин.) :
0°C
Операционная температура (типичная) :
25°C
Рабочая температура (max.) :
70°C
VCC33 :
3.3V
Описание

Модуль Wi-Fi Realtek Модуль Wi-Fi Sender Receiver RTL8821CU Модуль RF с Bluetooth



Общие параметры для 6221E-UUC-02



Наименование модели: 6221E-UUC

Описание продукта: Поддержка Wi-Fi/Bluetooth

Размеры: L x W x H: 13 x 12,2 x 1,7 мм

Интерфейс Wi-Fi: USB 2.0

BT Интерфейс: USB 2.0

Рабочая температура: от 0 до 70°C

Температура хранения: от -55°C до 85°C

RoHS:все аппаратные компоненты полностью соответствуют директиве ЕС RoHS

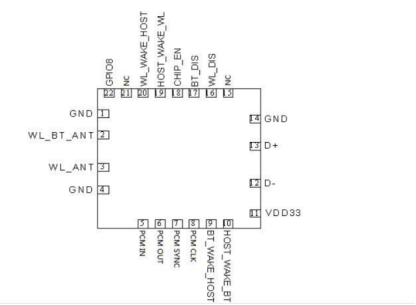

Описание пин

PCM В приемнике RTL8821CU прислужника модуля 3.3V Realtek WiFi с Bluetooth

Нет Имя Тип Описание Напряжение
1 ГНД - Наземные соединения
2 WL_BT_ANT I/O 5G Wi-Fi и BT ANT
3 WL_ANT I/O 2.4G Wi-Fi ANT
4 ГНД - Наземные соединения
5 PCM IN Я... PCM IN 3.3В
6 PCM OUT О PCM OUT 3.3В
7 PCM SYNC О PCM SYNC 3.3В
8 PCM CLK I/O PCM CLK 3.3В
9 BT_WAKE_HOST О

Устройство Bluetooth для пробуждения HOST

По умолчанию низкий, высокий активный.

 3.3В
10 HOST_WAKE_BT Я...

HOST для пробуждения устройства Bluetooth

Можно сохранить этот шприц NC, используя интерфейс USB пробудить BT

 3.3В
11 VDD33 П 3.3В ВЭД 3.3В
12 Д- I/O USB DATA DM
13 D+ I/O USB DATA DP
14 ГНД - Наземные соединения
15 NC I/O Плавающий
16 WL_DIS Я...

Wi-Fi отключен,

WL ON: тянуть высоко; WL OFF: тянуть низко

Эта функция не поддерживается

 3.3В
17 BT_DIS Я...

Bluetooth отключен.

BT ON: тянуть высоко; BT OFF: тянуть низко

Эта функция не поддерживается

 3.3В
18 CHIP_EN Я...

"ЧИП ЭНАБЛЕ",

По умолчанию Включено: высоко подтянуть; Выключено: низко подтянуть

Модуль по умолчанию тянет высоко

 3.3В
19 HOST_WAKE_WL Я...

HOST для пробуждения устройства Wi-Fi

По умолчанию высокий, вход низкий модуль пробуждения

 3.3В
20 WL_WAKE_HOST О

Устройство Wi-Fi для пробуждения хоста

По умолчанию низкий, выход высокий, чтобы разбудить хоста

 3.3В
21 NC - Плавающий
22 GPIO8 I/O

LED GPIO

Подключение к светодиодному катоду

 3.3В

P: POWER I: Input O: OUTPUT
