75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240
75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240
75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240
75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240
Спецификации
Номер модели :
D-75/35
Место происхождения :
Китай
Минимальное количество заказов :
1 единица
Условия оплаты :
T/T
Способность к поставкам :
1000 штук/месяц
Время доставки :
30 дней
Подробная информация об упаковке :
корпус из фанеры
Фаза :
Однофазная
Номинальная мощность :
75kVA
Первичное напряжение :
13200GrdY/7620 и 4160GrdY/2400
Вторичное напряжение :
240/120В (L-N-L)
Конфигурация трансформатора :
Жидкостная заполненная пусковая площадка установила
Класс охлаждения :
ONAN
Повышение температуры :
65°С
Оценка K-фактора (гармоническое смягчение) :
K-1 (стандарт)
Описание

75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240





Трансформаторы с однофазным подшипником ANSI оснащены шкафчиком для легкого открытия и беспрепятственного доступа к соединениям.Универсальность конструкции позволяет использовать различные конфигурации защиты и переключения.



структура продукта

75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240

Особенность



• Соответствует или превышает стандарты ANSI®, IEEE® и NEMA®
• Соответствует стандарту энергоэффективности DOE 10 CFR Часть 431 для распределительных трансформаторов
• Покрытие резервуара превышает IEEE Std C57.12.28TM-2005 и IEEE Std C57.12.29TM-2005 стандарты (только нержавеющая сталь)
• Полное соответствие стандарту IEEE Std C57.12.28TM-2005 стандарты требований к целостности корпуса
• Лазерная выгравированная табличка
• Вставленные подъемные устройства из нержавеющей стали
• Условия заземления резервуара
• Автоматическое устройство для снятия давления
• Минеральное масло для электротехники
• Застегнутые двери с колодками и бочками из нержавеющей стали
• Плавучий карманец с замком для легкого выравнивания
• Заключающий болт для дверей из нержавеющей стали
• Устройства для наполнения и слива масла
• Удаляемый подоконник
• Сварная купольная крышка резервуара
• Высоковольтные буши - 200 А





Основные данные



Фаза Однофазная
Мощность 75 кВА
Первичное напряжение 34500В
Класс первичного напряжения Класс 35 кВ
Первичный фазор Дельта
Вторичное напряжение 120/240 (L-N-L)
Класс вторичного напряжения 1Класс 2 кВ
Вторичный фазор Однофазовая двойная обмотка
Вторичный BIL 30 кВ
Частота 60 Гц
Повышение температуры 65°С
Квалификация изоляции Изоляция класса Е - 120°C, 248°F
Класс охлаждения ОНАН; самоохлаждаемые
Нажмите на менятель Переключатель кнопки с 5 позициями
Импеданс 10,8%
Тип первичного соединения Смертный фронт
Оценка K-фактора (гармоническое смягчение) K-1 (стандарт)
Изолирующая жидкость Минеральное масло - жидкость без ПХБ - жидкость без ПХБ
Материал намотки Алюминий
Оценка температуры окружающей среды 40°C
Уровень звука 51 дБА
Размеры* 37.4''-W x 45.67''-D x 29.53''-H
Эффективность 99.00%
На основе трансформатора, работающего на 50% от базовой кВА таблички.
Потеря нагрузки на основе температуры отсчета 85 °C.
Нет потерь нагрузки (в ватах) * +/- 247 Вт
Потеря нагрузки (в ватах) * +/- 847W
Общая потеря нагрузки (в ватах) * +/- 1092W



Рисунки продукции



75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240



Спецификация



Трансформатор с однофазной подставкой Спецификация
Рейтинг Высокое напряжение ((kV) Никаких потерь нагрузки Потеря нагрузки Высота Глубина Ширина Масло (в кг) Общая масса ((kg)
(kVA) (мм) (мм) (мм)
15 кВА 34.5/19.92
13.8/8
13.2/7.6
12.47/7.2
или другие		 50 195 840 740 610 45 294
25 кВА 80 290 840 740 610 68 362
37.5 кВА 106 360 840 760 610 75 476
50 кВА 135 500 840 810 610 93 553
75 кВА 190 650 840 860 610 132 672
100 кВА 280 1010 910 1200 965 230 714
167 кВА 435 1530 1000 1200 965 265 913
250 кВА 550 2230 1250 1300 1430 325 1106



Аксессуары



75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240

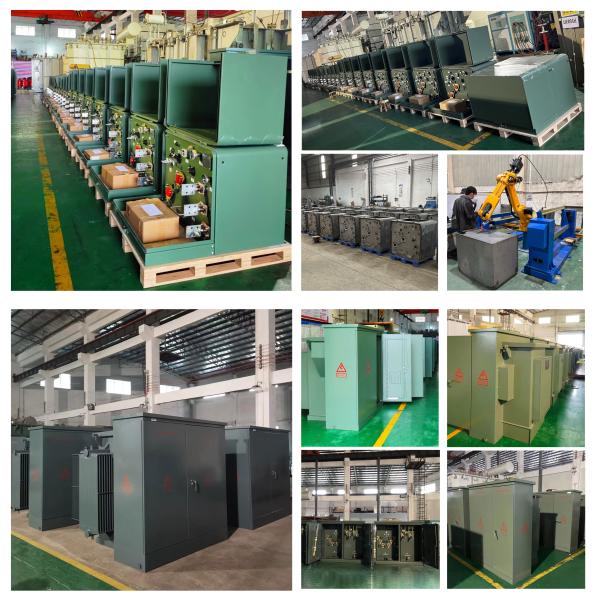

Процесс производства



75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240



75 кВА однофазный жидкостью заполненный трансформатор с двусторонним напряжением от 34,5 кВ до 120/240



Частые вопросы



1Вопрос: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

2Вопрос: Сколько времени?

О: Время массового производства 15-25 дней.

3. Q: Сколько времени гарантия?

Ответ: 24 месяца с момента B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.

4Вопрос: Есть ли OEM/ODM?

A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.

Услуги на заказ:

a. настраиваемый цвет и специальная функция.

b. Коробка на заказ.

в. Напечатать логотип клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.

5Вопрос: Как контролировать качество продукции?

A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
