Производственная линия ленты оптического волокна с 4/6/8/12 волокон

1. Применение

Линия главным образом для произведения лент стекловолокна с 6 или 12 волокнами. Она может соотвествовать YD/T979-1998 и удовлетворить применению ленточного кабеля стекловолокна и других продуктов связи.

2. Главные технические данные

2,1 скорость максимальное 800m/min структуры

2,2 скорость 100-600m/min продукции (детали как внизу)

400 m/min максимальных (волокно 6-optical, с или без печатания метки)

400 m/min максимальных (волокно 6-optical, с или без печатания метки)

2,3 максимальная дополнительная амортизация 0.01dB/km

2,4 экологическое требование

Температура для нормальной работы 15-40℃

Влажность на нормальная работа 50-80%

Точность в 2,5 метра ‰ счетчика <1 тон-оси

2,6 займите

2.6.1 займите напряжение

Ряд регулировки 0.1N -12N и ошибка 0.05N

2.6.2 траверсируя тангаж

ряд регулировки 0.1-5.0 mm, и точность 0.01mm

2.6.3 статический прибор отпуска

Оно установлено близко к займет место, и статическое электричество следует полно извлечь для обеспечения что покрашенная лента стекловолокна не повлияна на статическим электричеством

2.6.4 максимальный нагружая вес для займет 30kg

2.6.5 ряд диаметра по фланцу займет вьюрок 200-500mm

2.6.6 ряд ширины фланца займет вьюрок 100-500mm

2.6.7 займите диаметр 50.8mm оси, 25.4mm (удобное для изменения)

2.6.8 автоматически регулировать траверсирующ тангаж и можно отлично отрегулировать вручную

2.6.9 его можно автоматически остановить когда сломанное стекловолокно или лента оптического волокна бегут вне.

2.6.10 оно с функцией хранения пояса, оно может осуществить что онлайн вьюрки изменяют, и отход стекловолокна нет больше чем 50m.

2,7 оплата-

2.7.1 напряжение оплаты-

Напряжение оплаты- стабилизировано и ряд регулировки 0.7N-1.6N, ошибка стипендии ±0.03N, механический тип контроль.

2.7.2 статический прибор отпуска

Оно установлено в течение оплаты-, и статическое электричество следует полно извлечь для обеспечения что покрашенная лента стекловолокна не повлияна на статическим электричеством

2.7.3 максимальный нагружая вес для займет 10kg

2.7.4 ряд диаметра по фланцу вьюрка 150-400mm оплаты-

2.7.5 ряд ширины фланца вьюрка 100-300mm оплаты-

2.7.6 диаметр 25.4mm оси оплаты-

2.7.8 его можно автоматически остановить когда стекловолокно сломленно или лента оптическое волокно бежит вне.

2,8 материальная система снабжения

Давление поставки jel регулируемо и ряд регулировки 0.1Bar-10Bar. Материальная емкость бака для хранения больше чем 20kg и может легко быть демонтирована.

2,9 лечить систему

Отростчатая скорость автоматически соответствует технической скорости и соответствуя коэффициент может быть набором. Когда анормалный случает, он может автоматически замедлить или остановить согласно государству лечить печь. Он с дисплеем температуры и перегревая сигналом тревоги температуры, и острословием автоматически замедлить или остановить функцию.

3. Конфигурация линии

оплата- волокна 3,1 12-Opticla (с статическим прибором отпуска)

3,2 вьюрок просыпая тип оплата- ленты стекловолокна

3,3 стекловолокно водя и умереть платформа регулировки

3,4 система снабжения смолы материальная

3,5 лечить систему

3,6 тон-ось и занять прибор напряжения

3,7 займите и траверсирующ прибор

3,8 электрическая система управления

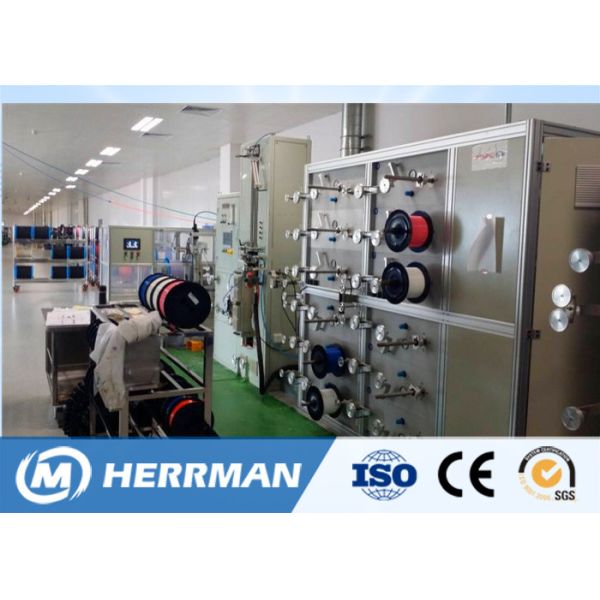

Фото машины
