Кабель делая машиной одиночную машину провода 1.7~4.5mm садя на мель высокоскоростной концентрический тип садя машину на мель

1. Применение

Эта машина использована для садить на мель и компактировать проводников меди, алюминия и алюминиевого сплава круга и форм участка. Она также использована для садить ACSR на мель.

2. Главные компоненты

    2,1 центральная спиральная стойка оплаты-               1 набор

    2,2 свернутая спиралью перематывать стойка оплаты-         10 наборов

    2,3 6B, 12B, 18B, 24B twister каждое        1 набор

    2,4 подкладка кольцевой матрицы собрания                           1 набор

    Счетчик в 2,5 метра                                       1 набор

    2,6 двойная тон-ось перетаскивания- Φ2000            1 набор

    2,7 портальный тип Φ3200 займет стойка      1 набор

    2,8 электрическая система управления                    1 набор

3. Основная техническая дата

    3,1 одиночный dia проводника.                        Cu Φ1.7~Φ4.5mm

                                                                        Al Φ1.7~Φ4.5mm

    3,2 максимальный законченный OD                              Φ55mm

    3,3 садить тангаж на мель                                 40~350mm (бесконечно переменный)

    3,4 максимальная вращая скорость                          500r/min

    3,5 максимальная линейная скорость                             120m/min

    3,6 перематывать линейная скорость                    150~200m/min (зависит от одиночного качества провода)

    3,7 Dia. тон-оси перетаскивания-                    Φ2000mm

    3,8 максимальная сила тяги                                  12T

    3,9 центральная спиральная стойка оплаты-              630mm

    3,10 аккумулирующ размер катушкы в twister Φ1100×Φ500×200mm (ID x w OD X)

    3,11 свернутая спиралью перематывать стойка оплаты-        Φ600×Φ1060×H1730mm (ID X OD X h)

    3,12 займите барабанчик                                 1600~3200mm

    3,13 вращая мотор для twister

                                                                   6B 45kw (мотор AC VF)

                                                                  12B 55kw (мотор AC VF)

                                                                  18B 75kw (мотор AC VF)

                                                                  24B 90kw (мотор AC VF)

    3,14 аккумулировать мотор катушкы

                                                                   6B 37kw (мотор AC VF)

                                                                  12B 45kw (мотор AC VF)

                                                                  18B 55kw (мотор AC VF)

                                                                  24B 75kw (мотор AC VF)

    3,15 траверсировать мотор для twister

                                                                  6B 1.1kw (мотор AC VF)

                                                                 12B 1.1kw (мотор AC VF)

                                                                 18B 1.5kw (мотор AC VF)

                                                                 24B 2.2kw (мотор AC VF)

    3,16 мотор тон-оси                              110kw (мотор AC VF)

    3,17 центральная высота                               1000mm

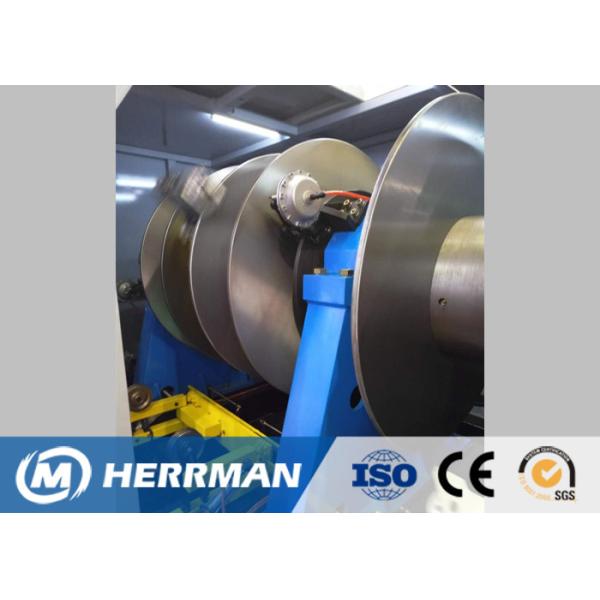

4. Фото
