Датчик диаметра лазера измерения лазера диаметра для регулятора диаметра машины кабеля свертываясь спиралью

1 генерал

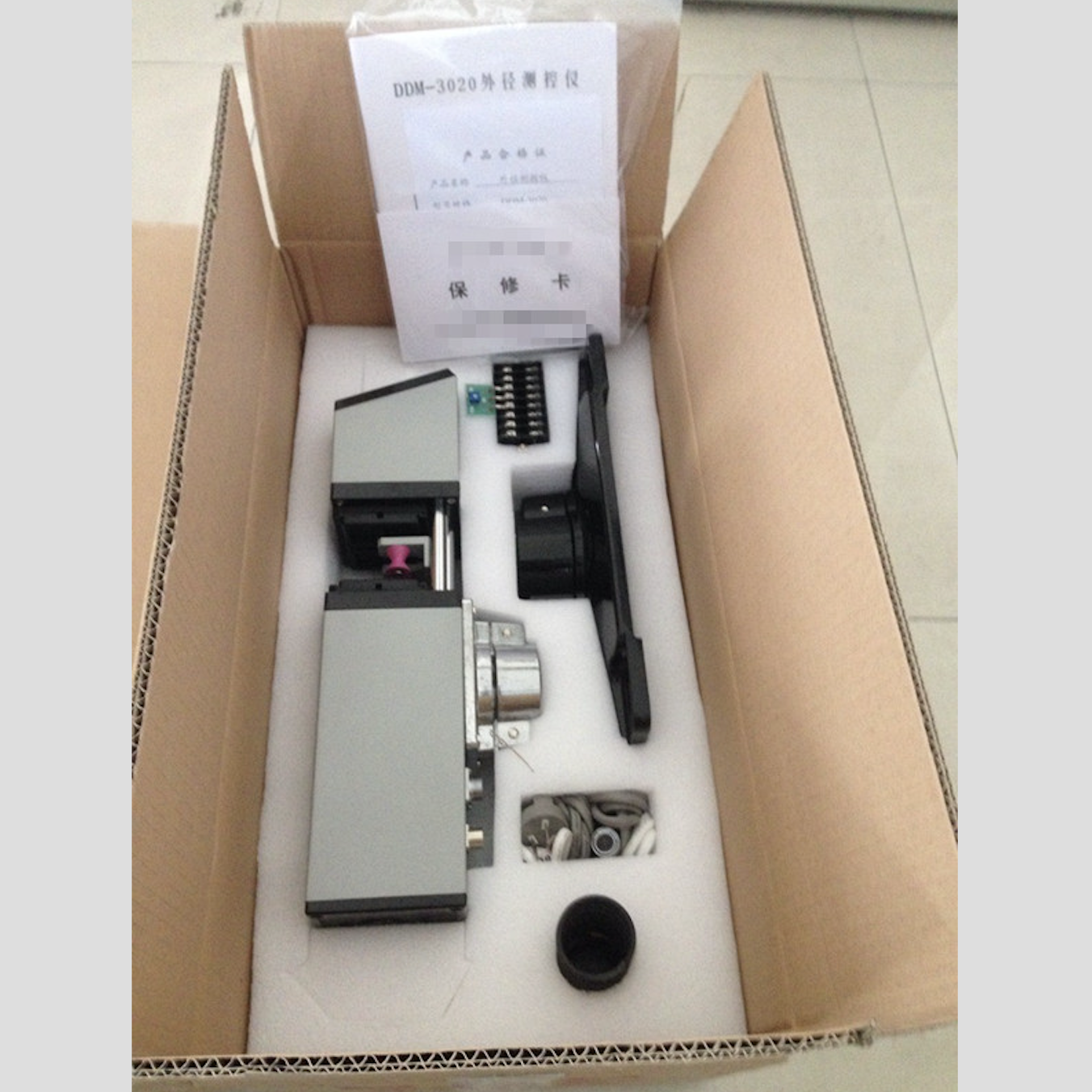

Тип DDM-3020 датчик диаметра третьего поколения динамический для измерения и контроля начатых Шанхаем онлайн. Использующ измеряя принцип высокоскоростного пульсированного луча инфракрасн совмещенного с датчиком CCD высокой точности и помогать высокоскоростным методом процесса цифрового изображения, этот датчик поколения отличает высокой точностью измерения, высокой стабильностью, легкими применением и обслуживанием и длинной с дополнительн сроком службы. Полный набор датчика включает голову диаметра DDM-3020 измеряя, измеряя главную поддержку и отдельный монитор DSP-3A.

Динамический датчик диаметра DDM-3020 использован главным образом для онлайн измерения и управления диаметра для электрических провода и кабеля, оптического кабеля волокна, трубок и проводов. Сравненный с предыдущими продуктами поколения, датчик третьего поколения охарактеризован мимо

☆ полностью метод процесса цифрового изображения и преданная ультра-большая интегральная схемаа масштаба, который обеспечивают высокую стабильность, компактный размер и потребление низкой мощности.

Ускорение оборудования ☆, которое обеспечивает высокую измеряя скорость до 1800 measurements/s и делает его возможный использовать датчик как детектор шишки & шеи.

Интерфейс связи ☆ RS-485, который делает датчик, который нужно соединиться легко с компьютером индустрии, PLC и сенсорной панелью.

Система контроля с обратной связью ☆ предварительная, которая улучшает влияние контроля.

1,1 условия обслуживания и пакуя размер

Сила: 100~240VAC, 50~60Hz;

Рабочие температуры: ℃ 0~45

Атмосферная влажность: ≤ 90% (свободно сконденсируйте воду)

Окружающее требование: Окружающий воздух освободит коррозионного газа, масла, пара и тяжелой пыли

Пакуя размер: 615 mm×330 mm×280 mm (L×W×H)

Вес полной машины: 11 kg

1,2 основные технические данные

Номинальный измеряя ряд: 20 mm

Порекомендованный измеряя ряд: 0.1~16 mm

Измеряя точность: отсчет датчика ± (0,002 + 0,02%)

Измеряя скорость: 1800 measurements/s

Расход энергии: < 10W

Интерфейс связи: RS-485

Высота центра (включая поддержка): 850~1100 mm

Размеры (исключая поддержки): 100 mm×100 mm×410 mm
