RC0603JR-0710KL

0603 резистор Yageo держателя плотной пленки ОМА 5% SMD 10K 1/10W поверхностный

КОНСТРУКЦИЯ

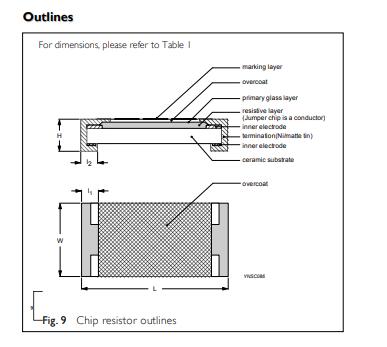

Резистор построен поверх высокосортного керамического тела. Добавлены, что на каждом конце делают внутренние электроды металла контакты к элементу плотной пленки сопротивляющемуся. Состав сопротивляющегося элемента благородный металл врезанный в стекло и покрытый вторым стеклом для предотвращения экологических влияний. Резистор лазер уравновешенный к расклассифицированному значению сопротивления. Резистор покрыт с защитным пальто эпоксидной смолы, в конце концов 2 внешних прекращения (штейновое олово на Ni-барьере) добавлен, как показано в Fig.9.

ОБЪЕМ

Эта спецификация описывает резисторы обломока серии RC с неэтилированными прекращениями сделанными процессом плотной пленки.

ОСОБЕННОСТИ

Эпоксидная смола галоида Ÿ свободная

Ÿ RoHS уступчивое

Продукты с неэтилированными прекращениями соотвествуют RoHS

Pb-стекло, который содержат в электродах, резисторы элемент и стекло изъяты RoHS

Ÿ уменьшая экологически токсичные отходы

Компонент Ÿ высокие и надежность оборудования

Сбережения Ÿ космоса PCB

Ÿ никакие запрещать-материалы используемые в продуктах/продукции

ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

ТЕМПЕРАТУРНАЯ АМПЛИТУДА РАБОЧЕЙ ТЕМПЕРАТУРЫ RC0402 к ряду RC2512: -55℃ к +155℃ (FIG. 10-1) RC0075 к ряду RC0201: -55℃ к +125℃ (FIG. 10-2)

ПОКАЗАТЕЛЬ МОЩНОСТИ

Каждый тип расклассифицировал силу на °C 70: RC0075=1/50W RC0100=1/32W RC0201=1/20W RC0402=1/16W, 1/8W RC0603=1/10W, 1/5W RC0805=1/8W, 1/4W RC1206=1/4W, 1/2W RC1210=1/2W RC1218=1W RC2010=3/4W RC2512=1W, 2W

РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА

Напряжение тока работы DC или AC (rms) непрерывное соответствие к расклассифицированной силе определено следующей формулой: V = (PxR) или максимальное напряжение тока работы какое бы ни более менее где v = напряжение тока непрерывной расклассифицированной деятельности DC или AC (rms) (v) p = расклассифицированная сила (w) значение r = сопротивления (Ω)

Атрибуты продукта

ПРИМЕНЕНИЯ

Полностью общецелевое применение

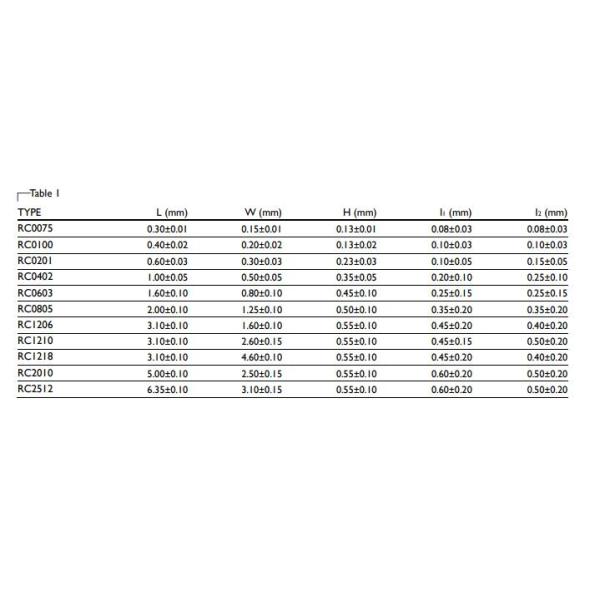

Чертеж:

Фото продукта
