Порт 9600бпс 433МХз ТТЛ приемопередатчика мини низкой мощности модуля данным по РФ беспроводной
Порт 9600бпс 433МХз ТТЛ приемопередатчика мини низкой мощности модуля данным по РФ беспроводной
Порт 9600бпс 433МХз ТТЛ приемопередатчика мини низкой мощности модуля данным по РФ беспроводной
Порт 9600бпс 433МХз ТТЛ приемопередатчика мини низкой мощности модуля данным по РФ беспроводной
Порт 9600бпс 433МХз ТТЛ приемопередатчика мини низкой мощности модуля данным по РФ беспроводной
Порт 9600бпс 433МХз ТТЛ приемопередатчика мини низкой мощности модуля данным по РФ беспроводной
Спецификации
Номер модели :
ЛС-С100
Место происхождения :
Китай
Количество минимального заказа :
2PCS
Термины компенсации :
T / T, Western Union
Способность поставкы :
6000pcs/month
Срок поставки :
2-7 дней
Упаковывая детали :
Стандартная упаковка
выходная мощность :
100mW
Расстояние :
1KM
Интерфейс :
TTL
Частота :
433MHZ
Источник питания :
5V
Размер :
28мм×15мм×10мм
Описание

Порт 9600bps TTL приемопередатчика мини низкой мощности модуля данным по RF беспроводной

Порт 9600бпс 433МХз ТТЛ приемопередатчика мини низкой мощности модуля данным по РФ беспроводной

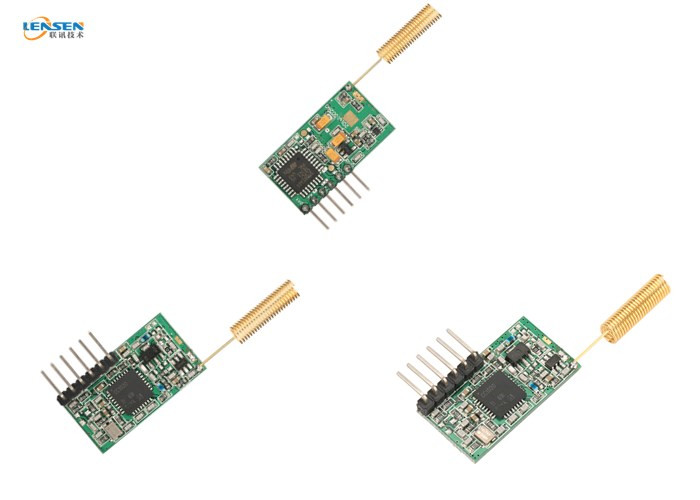

LS-S100 модуль данным по RF Мини-размера.

Оно обычно использовано для ограниченного применения космоса.

Модуль интерфейса TTL хорош для связи микроконтроллера беспроводной





Параметр

ПРЕДСТАВЛЕНИЕ
Выходная мощность: 100mW (дефолт),
Дальность прямой RF: 1000m@1200bps; 600m@9600bps
Фактическая ставка RF: 1200/2400/4800/9600/19200bps
Канал космоса: 1MHz (дефолт), (изготовление на заказ 12.5/25KHz/other)
Ширина полосы частот: <25KHz
Чувствительность приемника: -123dBm@1200bps (BER 1%)
СЕТЬ
Топология сети: Точкаый-точка, пункт-к-многопунктовый
СОВМЕСТИМОСТЬ
Серия LS-U
СИЛА
Подача напряжения: DC 5V (дефолт),
Передайте настоящее: 100mA
Получите настоящее: 30mA
Сон настоящий: 10uA
ГЕНЕРАЛ
Режим связи: Полу-двухшпиндельный
Частотная полоса: 433MHz (400/450MHz/470MHz)
Канал: 8 (дефолт), 16/32/64 (опционное)
Интерфейс: TTL
ФИЗИЧЕСКИЕ СВОЙСТВА
Размер: 28mm×15mm×10mm
(исключая основания антенны и штыря данных)
Вес: 20g
Основание антенны: 50Ω, SMA
Рабочая температура: Промышленный: - 40℃~+85℃ (TCXO)
Стабильность частоты: ±2.5ppm промышленное






Область применения

  • SCADA
  • Отслеживать флота GPS
  • Системы безопасности
  • Контролировать автомата
  • Удаленные системы стоянки и доступа ворот
  • Удаленный весьте масштабы
  • Управление HVAC
  • Удаленное управление насосной
  • Оборона родины
  • Воздушнодесантная телеметрия
  • Удаленное инструментирование
  • Беспроводное давление и датчики температуры
  • беспроводная передача данных



Как использовать его

1. Электропитание дефолта 5V

2. Определение PIN (6pin)





Таблица 1: Определения Pin JP 1 и методы соединения

Pin нет. Имя сигнала Функция Уровень Соединение с терминалом Примечания
1 GND Зазмеление электропитания - Земля
2 VCC Электропитание: DC 5V -
3 RXD/TTL Получать данных TTL TxD
4 TXD/TTL Передавать данных TTL RxD
5 SLP Управление сна - Сигнал сна Низкоуровневое действительное
6 ТЕСТ Испытание фабрики - -



Установка параметра нашим программным обеспечением

Вы можете использовать наше программное обеспечение Lensen.exe для чтения или для того чтобы установить параметра на компьютер. Когда вы подключаете модуль RF с ПК испытывая кабелем, пожалуйста вспомните соединить порт DB9 так же, как USB с компьютером.

Соответствуя пункты частоты на 433MHz 1-8 каналов

Канал Частота Канал Частота Канал Частота Канал Частота
1 429.0325MHZ 2 430.0325MHZ 3 431.0325MHZ 4 432.0325MHZ
5 433.0325MHZ 6 434.0325MHZ 7 435.0325MHZ 8 436.0325MHZ
