Цанга патрона пружины высокой точности для фрезерного инструмента КНК деревообрабатывающего оборудования

Информация о продукте:

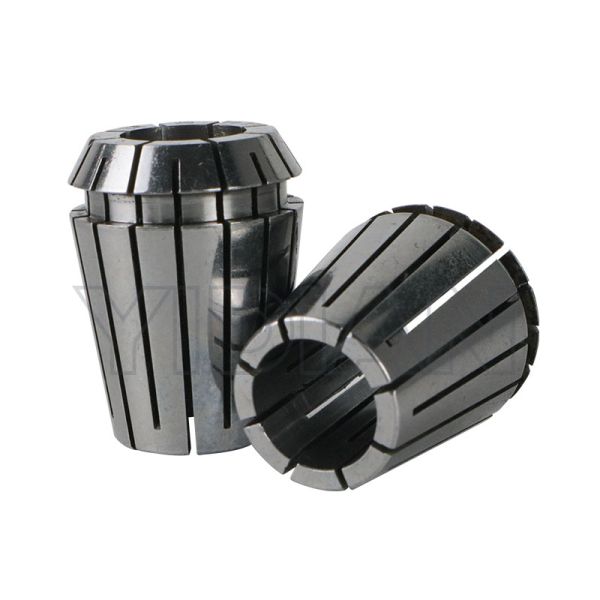

Продукт: Высокоточная цанговая система с ЧПУ ER

Модель: ЭР11 / ЭР20 / ЭР25 / ЭР32 / ЭР40

Материал: сталь 65Мн

Точность: 0,005

Описание продукта:

Пружинные цанги работают с фрезерными станками с ЧПУ, удерживая фрезы в шпинделе.

Высокоточная цанговая система CNC ER позволяет снизить вибрации инструментов и двигателей, что может обеспечить лучшие результаты и продлить срок службы фрез и шпинделей.

Как правильно вставить фрезу в цангу с пружинным патроном?

1. Проверьте и цангу, и фрезу, чтобы убедиться, что размер цанги пружинного патрона для фрезы правильный.Диаметр хвостовика фрезы должен соответствовать диаметру цанги пружинного патрона.Очистите хвостовик фрезы, чтобы убедиться, что на нем нет грязи и мусора.

2. Вставьте цангу пружинного патрона под небольшим углом, затем вставьте ее в контргайку до щелчка в правильном положении, чтобы цанга могла успешно войти в зацепление со стопорным кольцом гайки.

3. Неплотно навинтите гайку на конус шпинделя или держателя инструмента.

4. Вставьте инструмент в цангу.Инструмент должен заполнить не менее 80% отверстия цанги.При этом не допускайте попадания режущей канавки в цангу.

5. Цанга должна быть затянута с правильным крутящим моментом.

6. Плотно затяните контргайку на шпинделе, но не перетягивайте ее.

Если вы недостаточно затяните цангу, инструмент может выпасть из цангы во время резки, особенно если вы используете спиральную канавку, направленную вверх, что может повредить станину станка и поставить под угрозу здоровье и безопасность.

Если вы перетянете цангу, вы рискуете повредить фрезу и сместить инструмент, что может привести к получению некачественного готового продукта.При этом материалы и время будут потрачены впустую.
