EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы
EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы
EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы
EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы
EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы
EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы
EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы
EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы
Спецификации
НОМЕР МОДЕЛИ :
1/2» - 80"
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
1500TONS ОДИН МЕСЯЦ
Срок поставки :
4векс
Упаковывая детали :
Случаи и паллеты переклейки
Стандарт :
ASME B16.9, DIN2617, JIS
Размер :
1/2» - 80"
Материал :
A234 WPB SS304/314L SS316/316L
Покрытие :
Черная гальванизированные краска, масло, холодный гальванизировать и горячее
Пакет :
Случаи и паллеты переклейки
Толщина :
STD, SCH40, SCH80, SCH120, SCH160, DIN, JIS
Сертификат :
ISO9001, PED И AD2000 W0 EN10204 3,1
Описание

Asme B16.9 Din2617 Jis, En, штуцер крышки краски Std Sch40 Sch80 Sch160 безшовный черный

ШТУЦЕР КРЫШКИ



Список спецификации

Имя Porduct КРЫШКА /Stainless углерода стальная стальная
Размер 1/2» - 80" безшовный
Стандарт ANSI B16.9, EN10253-2, DIN2617, JIS B2311,
Толщина стены STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS и etc.
Тип Безшовный и сваренный
Конец Наклон end/BE/buttweld
Поверхность цвет природы, залакированная, черная картина, антиржавейное масло etc.
Материал

Сталь углерода: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH,

P235GH, P265GH, P280GH, P295GH, P355GH etc.
Сталь трубопровода: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 и etc.
Легированная сталь Cr-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 etc.
Применение

Петрохимическое industy; авиация и авиационно-космическая промышленность; фармацевтическая промышленность;

вытыхание газа; электростанция; корабль buliding; treament воды, etc.
Преимущества готовый запас, более быстрый срок поставки; доступный во всех размерах, austomized; высококачественный




Размеры крышки конца ASME B16.9, размеры крышки трубы нержавеющей стали, крышка стальной трубы углерода:

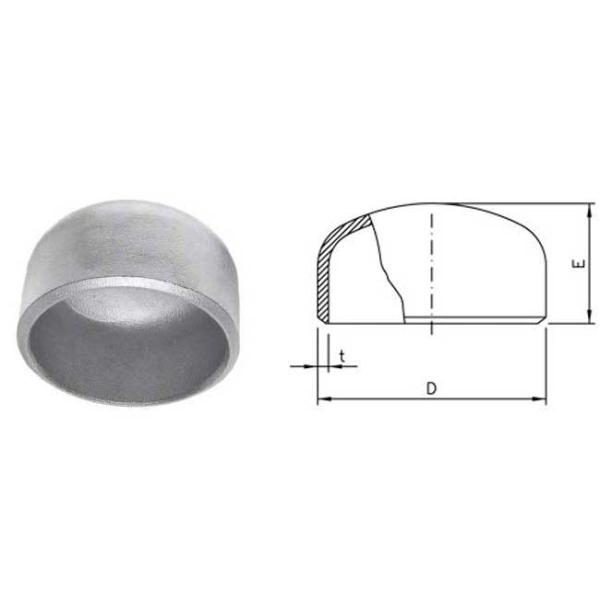

Чертеж габаритных размеров крышки трубы

EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы



КОД FOSTD - FOXS
НОМИНАЛЬНЫЙ ДИАМЕТР
TH СТЕНЫ. S MM
ВЫСОТА
H MM
ТЕОРЕТИЧЕСКИЙ ВЕС KG
СПИСОК ИЗБИРАТЕЛЕЙ.
D MM
STD
XS
STD
XS
5
1/2
21,34
2,77
3,73
25,4
0,03
-
7
3/4
26,67
2,87
3,91
25,4
0,06
0,08
10
1
33,40
3,38
4,55
38,1
0,10
0,14
12
1" 1/4
42,16
3,56
4,85
38,1
0,14
0,18
15
1" 1/2
48,26
3,68
5,08
38,1
0,16
0,23
20
2
60,32
3,91
5,54
38,1
0,27
0,32
25
2" 1/2
73,02
5,16
7,01
38,1
0,41
0,45
30
3
88,90
5,49
7,62
50,8
0,65
0,82
40
4
114,30
6,02
8,56
63,5
1,15
1,54
50
5
141,30
6,55
9,52
76,2
1,90
2,59
60
6
168,27
7,11
10,97
88,9
2,92
4,10
80
8
219,07
8,18
12,70
101,6
5,07
7,3
100
10
273
9,27
12,70
127
9,1
12,0
120
12
323,9
9,52
12,70
152
13,6
17,0
140
14
355,6
9,52
12,70
165
14,42
19,8
160
16
406,4
9,52
12,70
178
18,86
25,89
180
18
457,2
9,52
12,70
203
27,65
36,52
200
20
508
9,52
12,70
229
35,60
46,98
240
24
609,6
9,52
12,70
267
46
64,60



EN STD крышек DIN2617 JIS Asme B16.9 нержавеющий Buttweld 4 дюйма 2 гальванизированная дюймами крышка трубы



КРЫШКИ - размер ANSI b 16,9
дюймы mm Высота
D E
1/2 15 21,34 25,40
3/4 20 26,67 31,75
1 25 33,40 38,10
1 1/4 32 42,16 38,10
1 1/2 40 48,26 38,10
2 50 60,32 38,10
2 1/2 65 73,02 38,10
3 80 88,90 50,80
3 1/2 90 101,60 63,50
4 100 114,30 63,50
5 125 141,30 76,20
6 150 168,27 88,90
8 200 219,07 101,60
10 250 273,05 127,00
12 300 323,85 152,40
14 350 355,60 165,10
16 400 406,40 177,80
18 450 457,20 203,20
20 500 508,00 228,60
22 550 558,80 254,00
24 600 609,60 266,70
28 700 711,20 266,70
Размер в mm



КОНЦЫ ТРУБЫ ANSI B16.9 – допуски размеров

ДОПУСКИ РАЗМЕРОВ – SS ПУСКАЮТ КРЫШКИ ПО ТРУБАМ
Для всех штуцеров Крышки
Номинальный размер трубы (NPS) Вне Ø на наклоне Внутри Ø на конце Толщина стены
t/t1		 Общая длина e
1/2 2 1/2 1 0,8 Не 4
3 3 1/2 1 1,6 4
4 +2 -1 1,6 чем 4
5 a 6 +3 -1 1,6 87,50% 7
8 2 1,6 номинального 7
10 +4 -3 3,2 tickness 7
12 a 18 +4 -3 3,2   7
20 a 24 +6 -5 4,8   7
26 a 30 +7 -5 4,8   10
32 a 48 +7 -5 4,8   10
